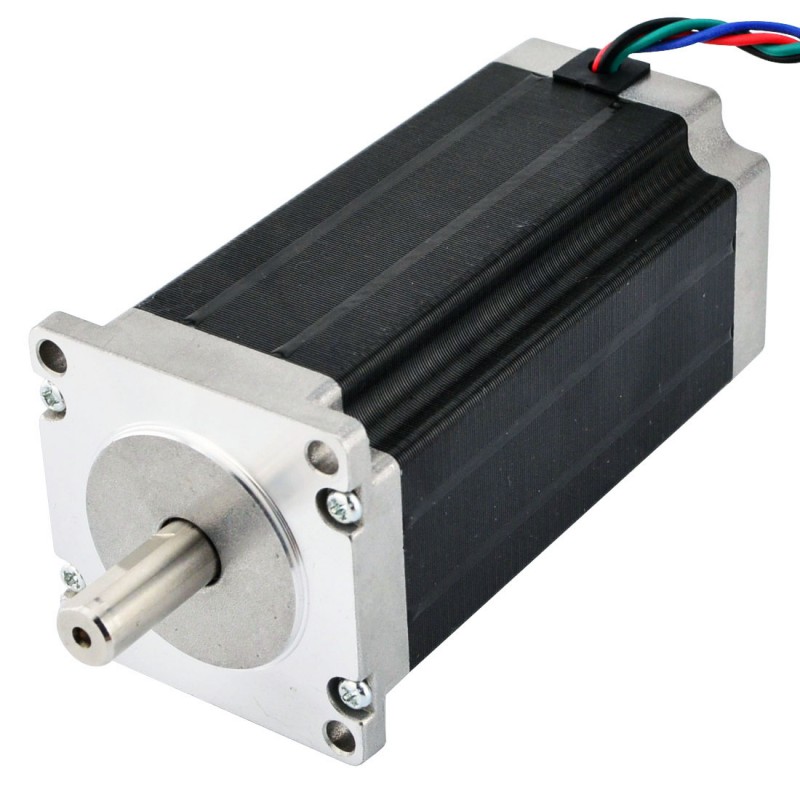

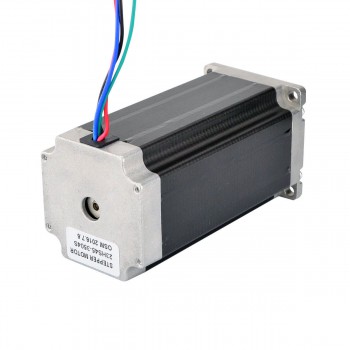

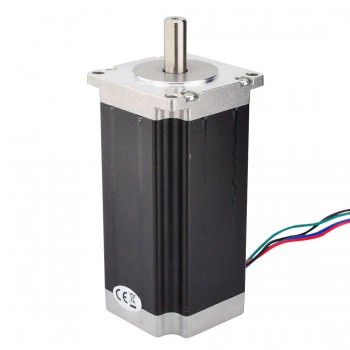

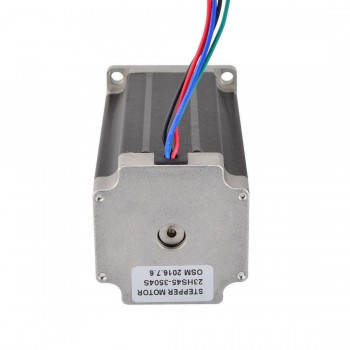

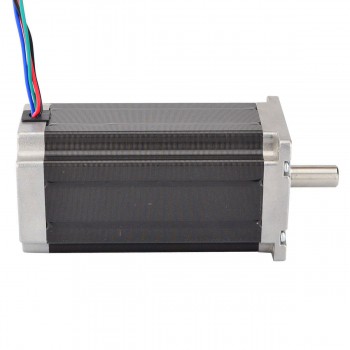

Silnik krokowy Nema 23 23HS45-3504S 1,8 stopnia 4,2 V 3 Nm 4 przewody
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:150,71zł
Silnik krokowy Nema 23 23HS45-3504S 1,8 stopnia 4,2 V 3 Nm 4 przewody
Bipolarny silnik krokowy Nema 23 z kątem kroku 1,8 stopnia i momentem trzymania 3,0 Nm. Wymiary: 57 x 57 x 114 mm. Posiada 4 przewody, z których każdy fazowy pobiera prąd 3,5 A.
Specyfikacja elektryczna
- Numer części producenta: 23HS45-3504S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 3,0Nm
- Prąd znamionowy na fazę: 3,5A
- Napięcie: 4,2V
- Rezystancja fazowa 1,2omów
- Indukcyjność: 5,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 57 x 57mm
- Długość korpusu: 113mm
- Średnica wału: Φ10mm
- Długość wału: 24mm
- Długość cięcia w kształcie litery D: 20mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 400mm
- Waga: 1,8kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 300 |
| Moment trzymania (uncji cala) | 425 |
| Indukcyjność (mH) | 5 |
| Rezystancja fazowa (om) | 1,2 |
| Prąd znamionowy (A) | 3,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 113 |
| Wymiary ramy (mm) | 57x57 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 10 |
| Długość wału (mm) | 24 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 400 |
| Waga (g) | 1600 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
