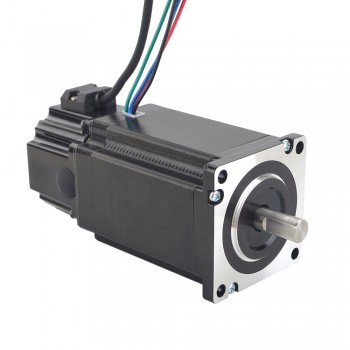

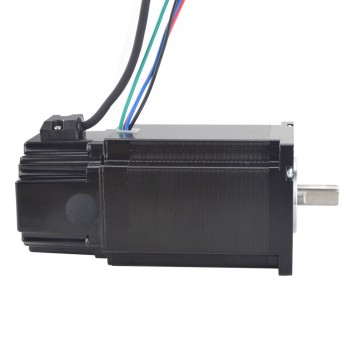

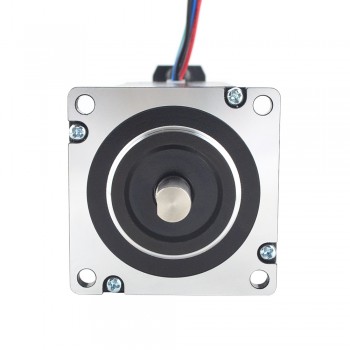

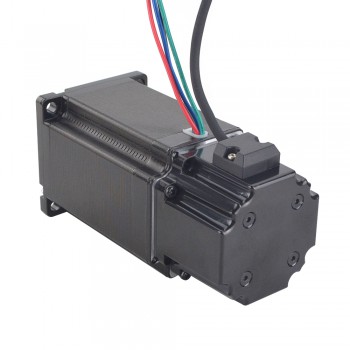

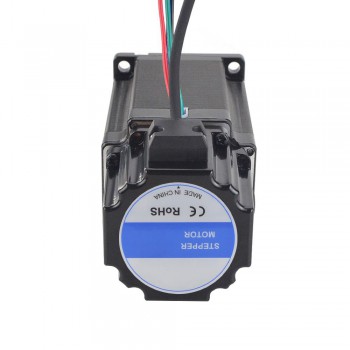

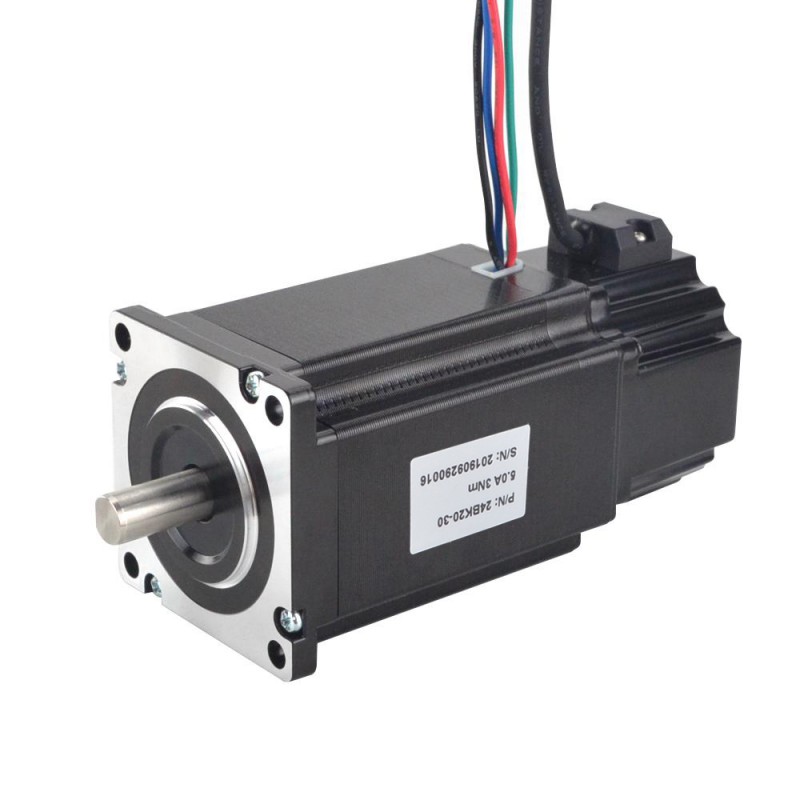

Silnik krokowy Nema 24 serii P 24BK20-30 3 Nm z hamulcem elektromagnetycznym
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:422,65zł
Silnik krokowy Nema 24 serii P 24BK20-30 3 Nm z hamulcem elektromagnetycznym
Specyfikacja elektryczna
- Numer części producenta: 24BK20-30
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 3 Nm
- Prąd znamionowy na fazę: 5,0 A
- Rezystancja fazowa 0,43 omów
- Indukcyjność: 1,8 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 60 x 60 mm
- Długość korpusu: 85 mm
- Średnica wału: Φ10 mm
- Długość wału: 21 mm
- Długość wału z wycięciem D: 15 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500 mm
- Waga: 1,3 kg
Połączenia hamulcowe
- Czerwony--24V+
- Czerwony--24V-
- 2,0Nm
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 300 |
| Moment trzymania (uncji cala) | 424,92 |
| Indukcyjność (mH) | 1,8 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 24 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,43 |
| Prąd znamionowy (A) | 5,0 |
| Średnica wału (mm) | 10 |
| Długość wału (mm) | 21 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Specyfikacja hamulca | |
| Napięcie sterownikiem (V) | 24 |
| Moment tarcia statycznego (uncji cala) | 283,28 |
