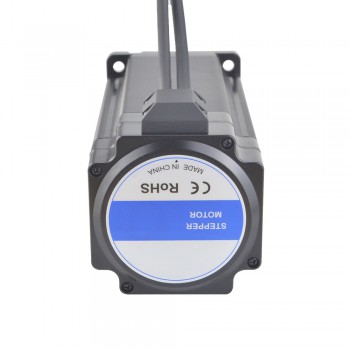

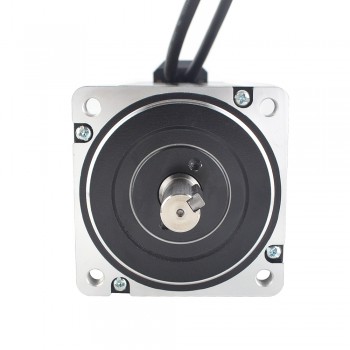

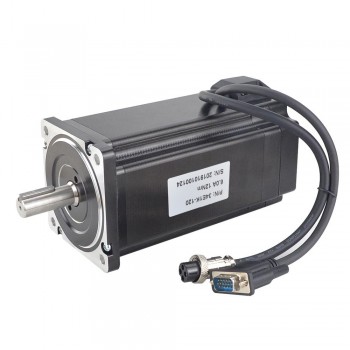

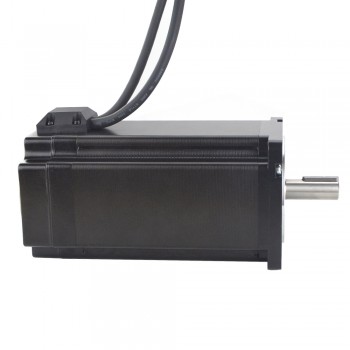

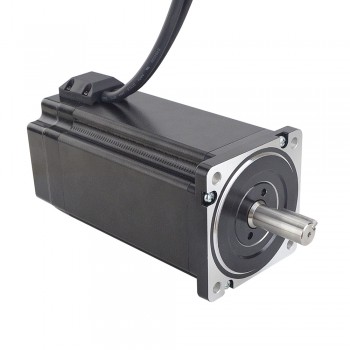

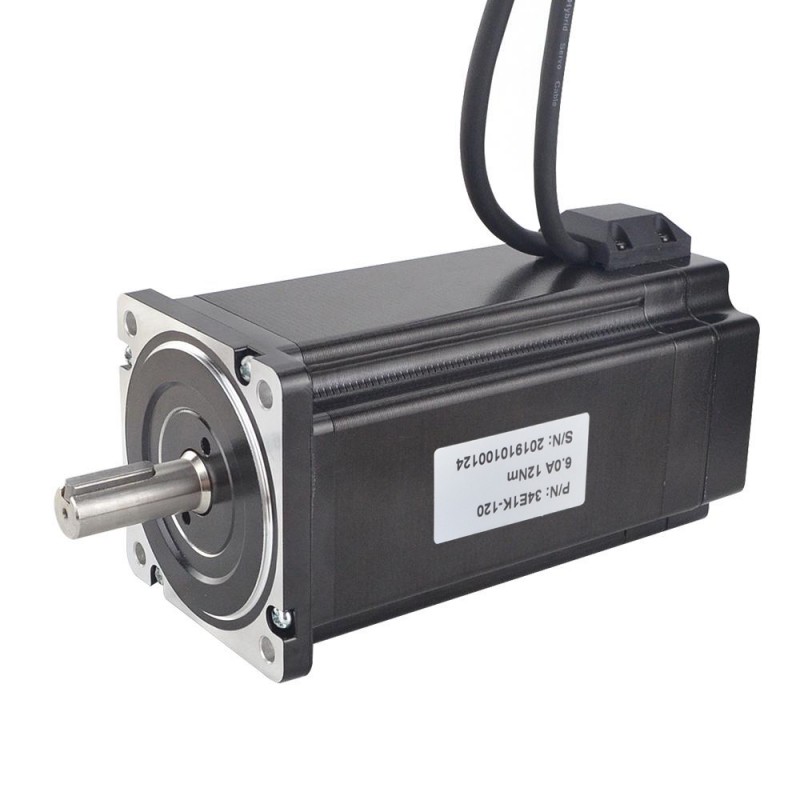

Silnik krokowy Nema 34 z zamkniętą pętlą 34E1K-120 Seria P 12Nm z enkoderem 1000CPR
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:526,48zł
Silnik krokowy Nema 34 z zamkniętą pętlą 34E1K-120 Seria P 12Nm z enkoderem 1000CPR
Specyfikacja elektryczna
- Numer części producenta: 34E1K-120
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 12 Nm
- Prąd znamionowy na fazę: 6,0 A
- Rezystancja fazowa 0,72 omów
- Indukcyjność: 7,3 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86 mm
- Długość korpusu: 150,6 mm
- Średnica wału: Φ14 mm
- Długość wału: 37 mm
- Długość wału wpustowego: 25 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 270 mm
- Waga: 5,0 kg
Sterowanie kodowaniem(1000CPR)
- Biały--GND
- Czerwony--+5VCC
- Niebieski--EA-
- Czarny--EA+
- Zielony--EB-
- Żółty--EB+
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Biały
|
Zielony
|
Niebieski
|
Czarny
|
| Specyfikacja silnika | |
|---|---|
| Moment trzymania (Ncm) | 1200 |
| Moment trzymania (uncji cala) | 1700 |
| Indukcyjność (mH) | 7,3 |
| Długość wyprowadzeń (mm) | 270 |
| Rozmiar silnika Nema | Nema 34 |
| Rezystancja fazowa (om) | 0,72 |
| Prąd znamionowy (A) | 6,0 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Specyfikacja enkodera | |
| Kanały sygnału wyjściowego | 2 |
| Rozwiązanie (CPR) | 1000 |
