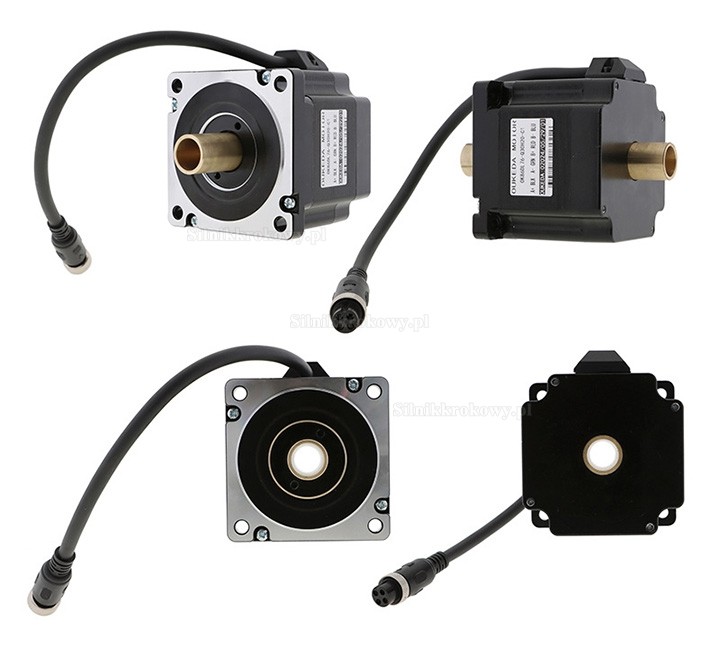

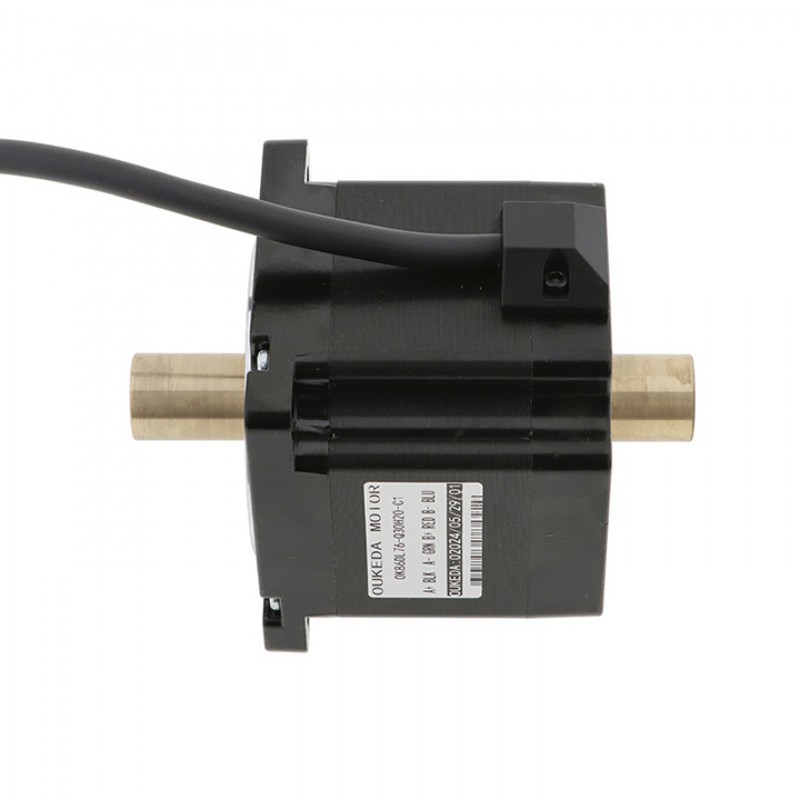

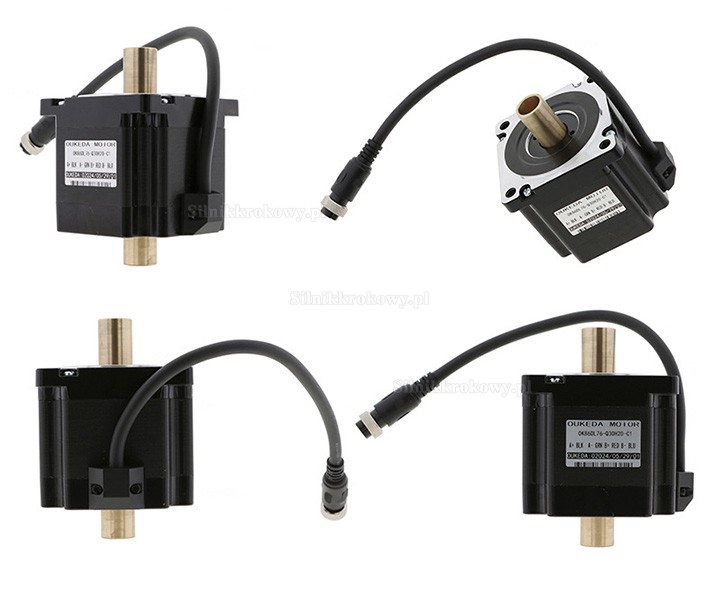

Silnik krokowy Nema 34 z wałem pustym OK86DL76-Q30H20-C1 bipolarny 1,8 stopnia 4,5 Nm 6,0 A 2,1 V podwójny wał 4 przewody

Jest to dwubiegunowy dwufazowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 4,5 Nm (637,25 oz.in). Pracuje ze znamionowym prądem fazowym 6,0 A i napięciem fazowym 2,1 VDC. Silnik posiada obudowę o wymiarach 86 x 86 mm i długość korpusu 76 mm. Wyposażony jest w podwójny wał, o zewnętrznej średnicy 16 mm i wewnętrznej średnicy 20 mm, z przednią długością wału 30 mm i tylną długością 20 mm. Silnik ma cztery wyprowadzenia, każde o długości 300 mm. Ważąc 2,3 kg, ten silnik krokowy nadaje się do szerokiego zakresu zastosowań przemysłowych i automatyki.

Specyfikacja elektryczna:

Specyfikacja elektryczna:
Numer części producenta:OK86DL76-Q30H20-C1
Typ silnika: Silnik krokowy bipolarny
Liczba faz:2
Kąt kroku: 1,8 stopnia
Moment statyczny: 4,5 Nm
Napięcie fazowe:2,1VDC
Prąd znamionowy na fazę: 6,0 A
Rezystancja fazowa: 0,35 omów± 10%
Indukcyjność: 3,2 mH ± 20%(1KHz);

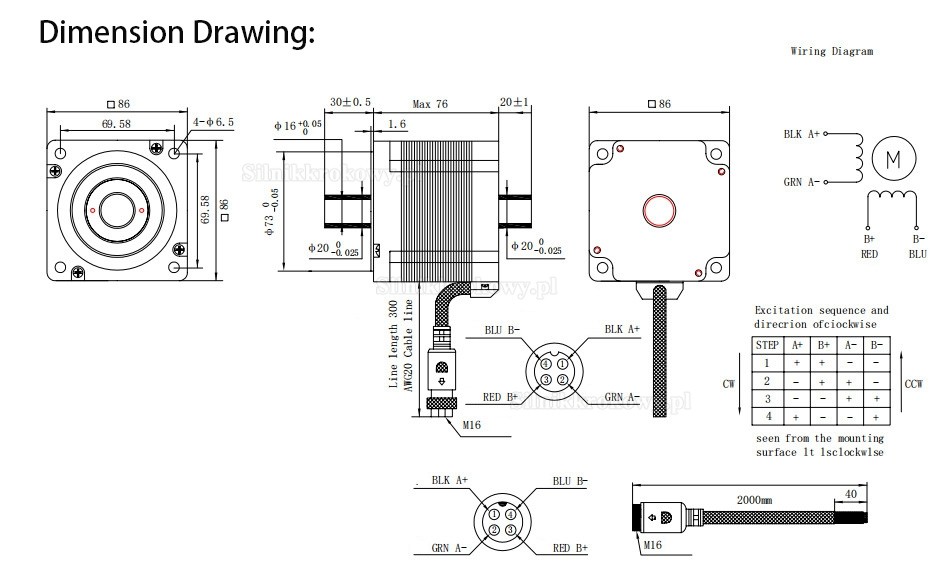

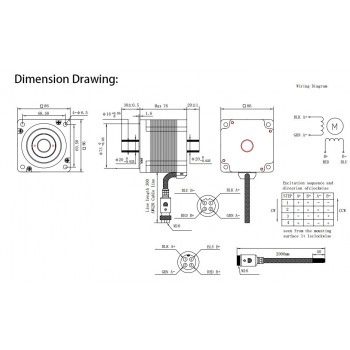

Dane fizyczne:

Wymiary ramy: 86 x 86 mm
Długość korpusu: 76 mm
Średnica zewnętrzna wału: Φ16 mm
Średnica wewnętrzna wału: Φ20 mm
Długość wału przedniego: 30 mm
Długość wału tylnego: 20 mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 300 mm
Waga: 2,3kg;
