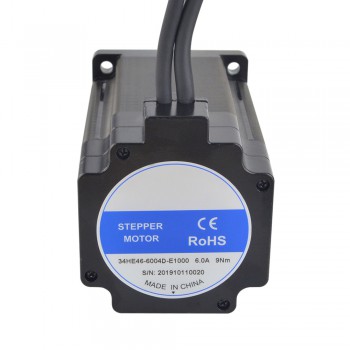

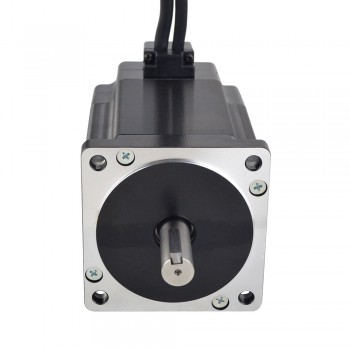

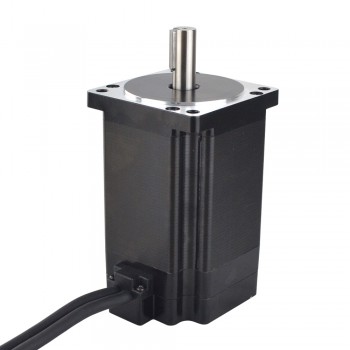

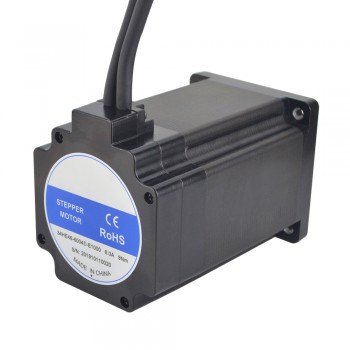

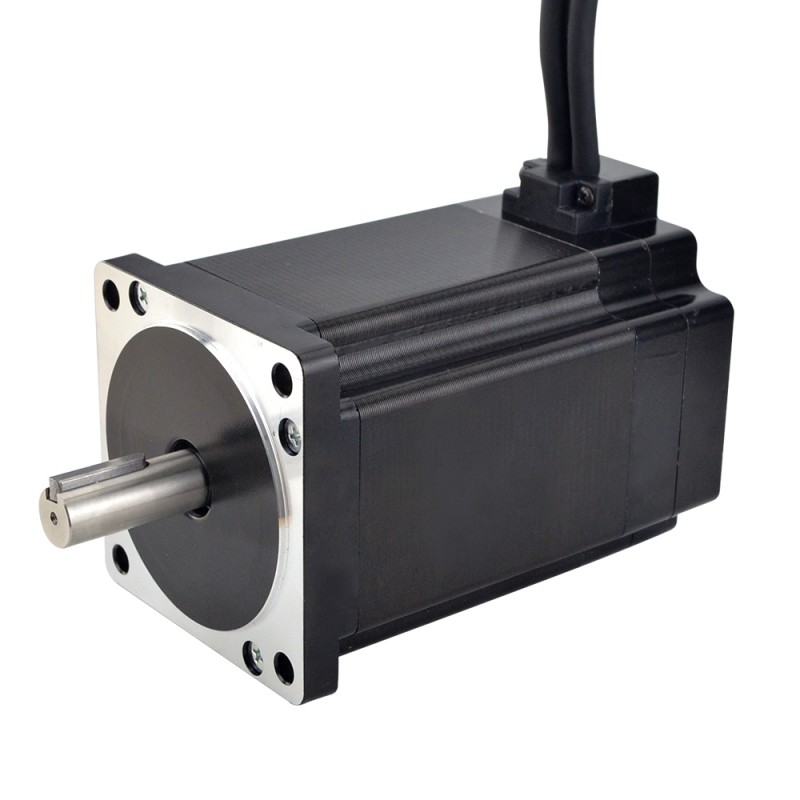

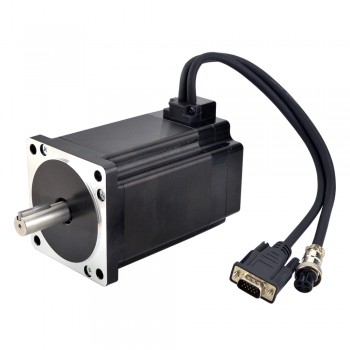

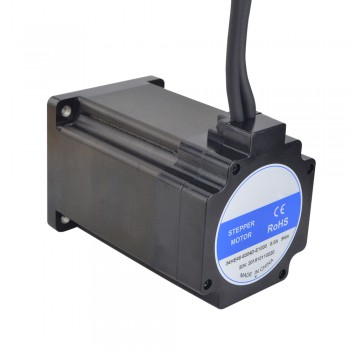

Silnik krokowy Nema 34 z zamkniętą pętlą Seria E 34HE46-6004D-E1000 9Nm z enkoderem 1000CPR
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:234,29zł
Silnik krokowy Nema 34 z zamkniętą pętlą Seria E 34HE46-6004D-E1000 9Nm z enkoderem 1000CPR
Silnik krokowy Nema 34 z zamkniętą pętlą (model 34HE46-6004D-E1000) oferuje moment trzymania 9,0 Nm oraz kąt kroku 1,8°. Prąd znamionowy na fazę wynosi 6,0 A, a rezystancja fazowa 0,62 Ω. Indukcyjność to 6,3 mH ± 20% (1 kHz). Wymiary: 86 x 86 mm (rama), długość korpusu 117 mm, średnica wału Φ14 mm, długość wału 37 mm.
Specyfikacja elektryczna
- Numer części producenta: 34HE46-6004D-E1000
- Liczba faz: 2
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 9,0 Nm
- Prąd znamionowy na fazę: 6,0 A
- Rezystancja fazowa 0,62 omów± 10%
- Indukcyjność: 6,3 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86 x 86 mm
- Długość korpusu: 117 mm
- Średnica wału: Φ14 mm
- Długość wału: 37 mm
- Długość wału wpustowego: 25 mm
- Długość wyprowadzeń: 300 mm
- Waga: 4,15 kg
Specyfikacja enkodera
- Napięcie sterownikiem: 5V
- Prąd wyjściowy: 55mA
- Rozdzielczość: 1000cpr
- Sygnał wyjściowy: 2 Kanały
- Średnica otworu: Φ8mm
- Częstotliwość wyjściowa: ≤1MHz
- Prędkość obrotowa: ≤5000 obr./min
- Stopień ochrony IP: IP20
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Biały
|
Zielony
|
Niebieski
|
Czarny
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 900 |
| Indukcyjność (mH) | 6,3 |
| Rezystancja fazowa (om) | 0,62 |
| Prąd znamionowy (A) | 6,0 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja silnika | |
| Rozmiar silnika Nema | NEMA 34 |
| Liczba faz | 2 |
| Specyfikacja enkodera | |
| Kanały sygnału wyjściowego | 2 |
| Rozwiązanie (CPR) | 1000 |
| Specyfikacja fizyczna | |
| Długość wyprowadzeń (mm) | 300 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 37 |
