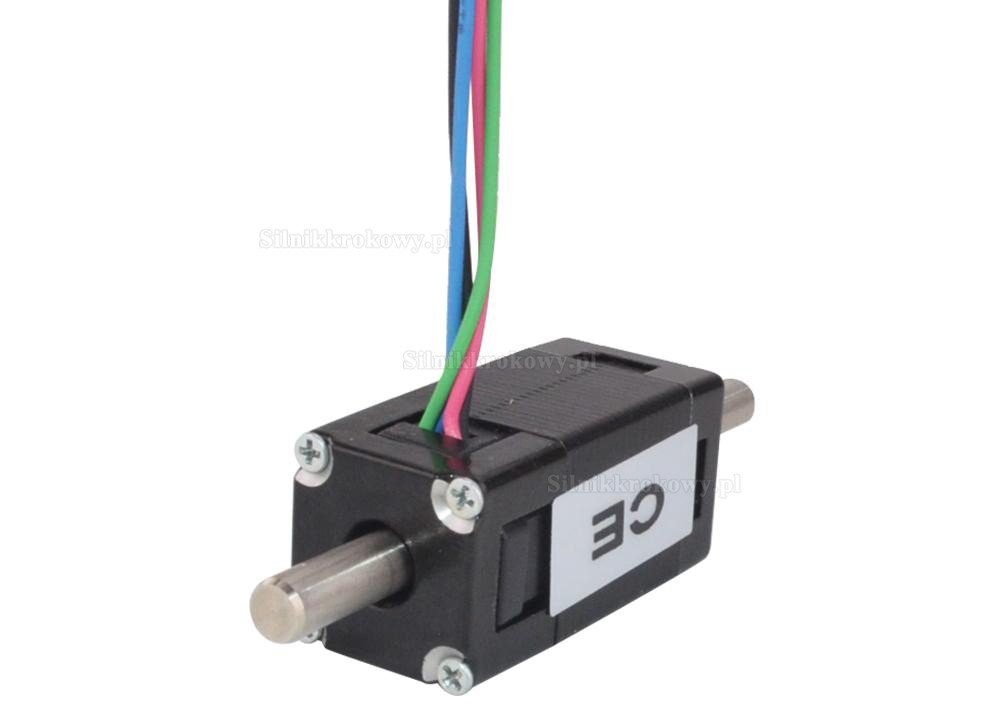

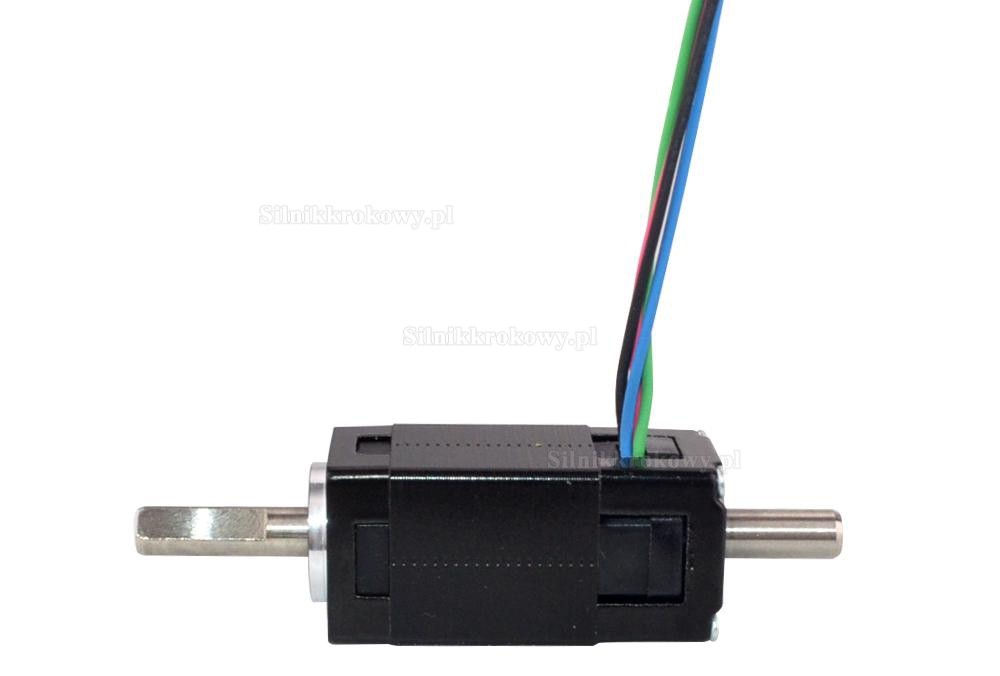

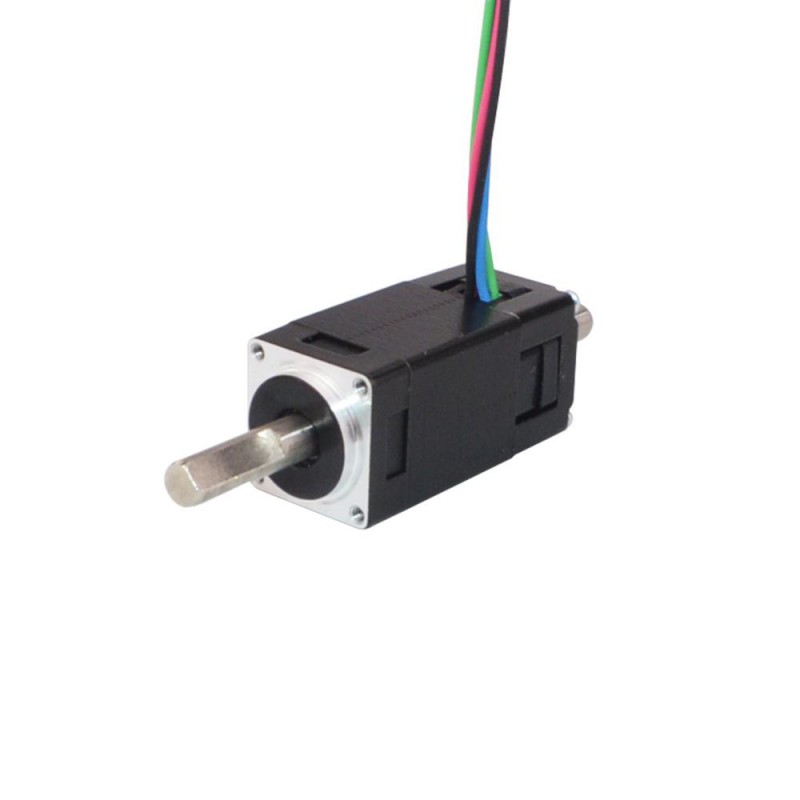

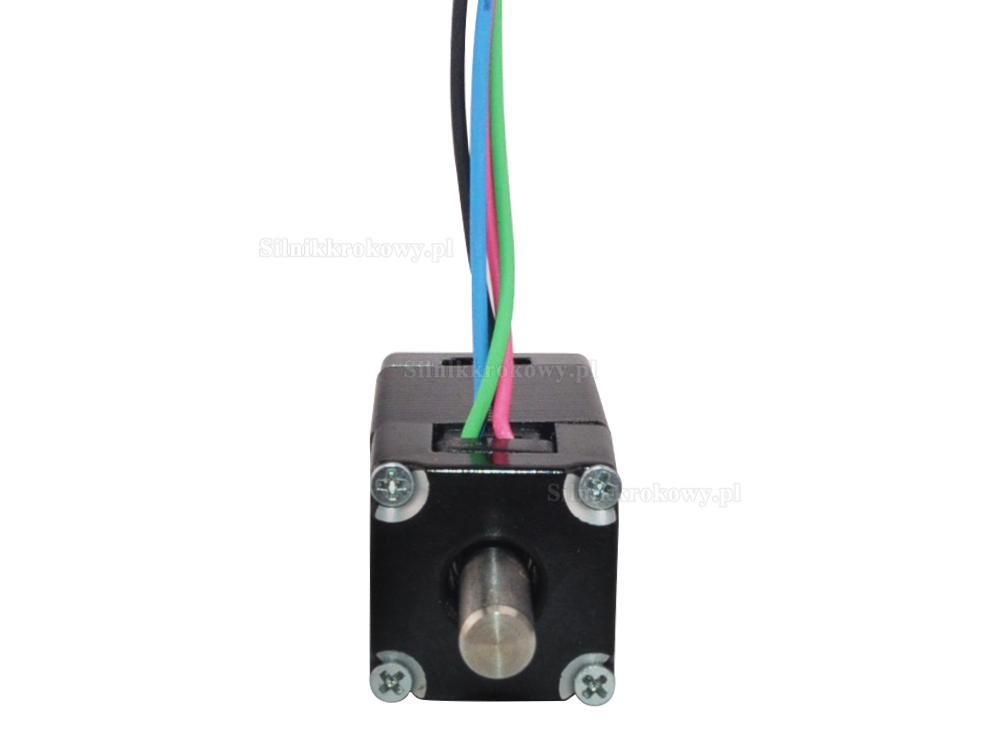

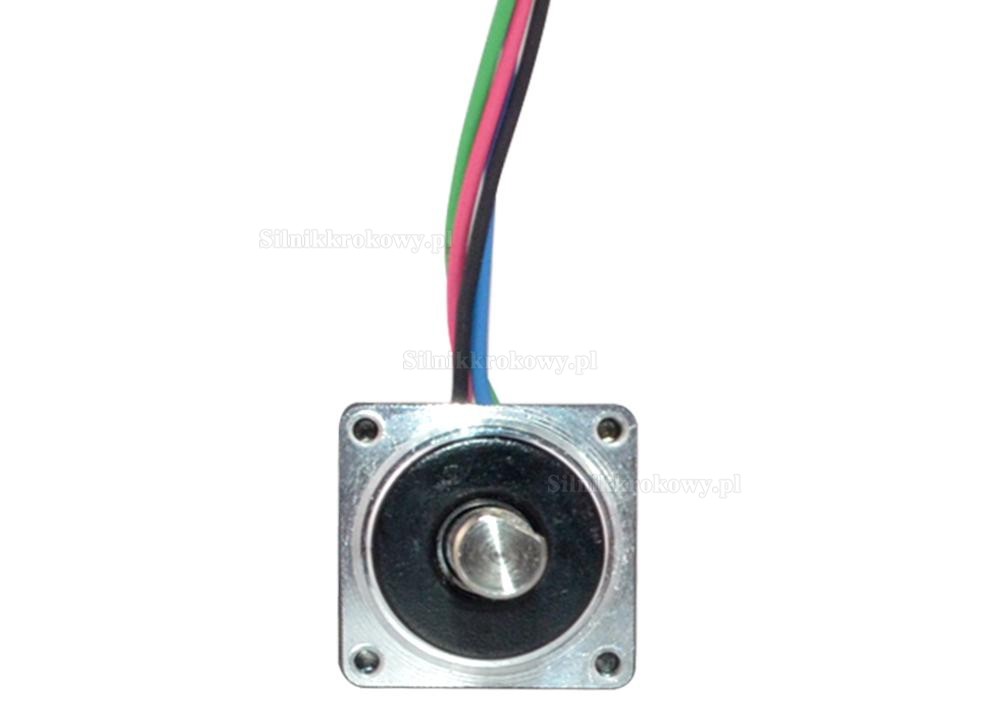

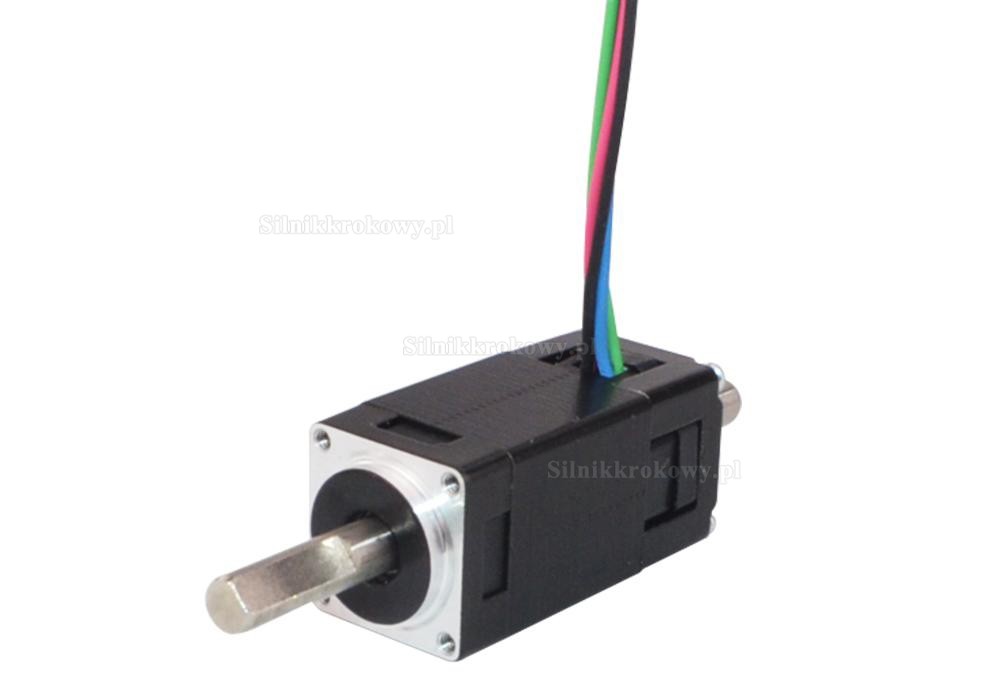

Silnik krokowy Nema 6 z podwójnym wałem 6HS12-0304D 1,8 stopnia 0,58 Ncm 0,3A 14x14x30mm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:398,99zł
Silnik krokowy Nema 6 z podwójnym wałem 6HS12-0304D 1,8 stopnia 0,58 Ncm 0,3A 14x14x30mm 4 przewody
Specyfikacja elektryczna
- Numer części producenta: 6HS12-0304D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 0,58 Ncm
- Prąd znamionowy na fazę: 0,3 A
- Rezystancja fazowa 22 omów
- Indukcyjność: 3,4 mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 14 x 14 mm
- Długość korpusu: 30 mm
- Średnica wału: Φ4 mm
- Długość wału przedniego: 15 mm
- Długość wału z wycięciem D: 10 mm
- Długość wału tylnego: 15 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300 mm
- Waga: 30 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 0,58 |
| Moment trzymania (uncji cala) | 0,82 |
| Indukcyjność (mH) | 3,4 |
| Rezystancja fazowa (om) | 22 |
| Prąd znamionowy (A) | 0,3 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 30 |
| Wymiary ramy (mm) | 14 x 14 |
| Długość wyprowadzeń (mm) | 300 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 4 |
| Długość wału (mm) | 15 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
