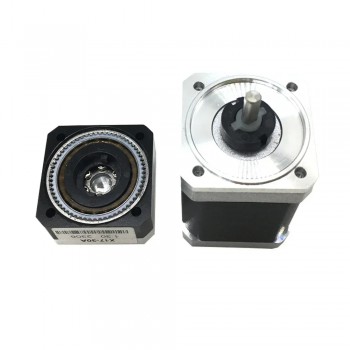

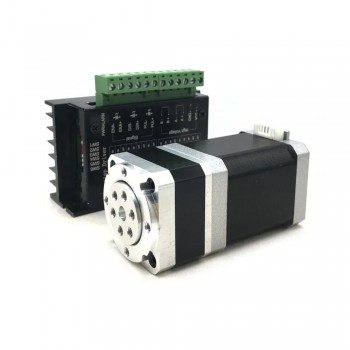

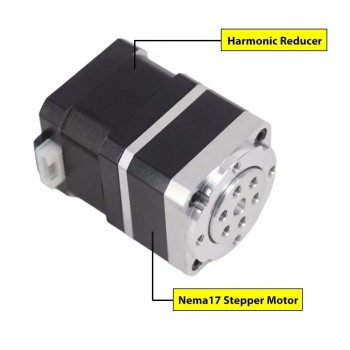

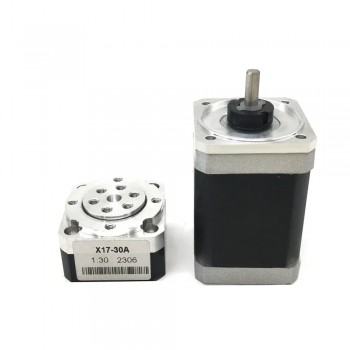

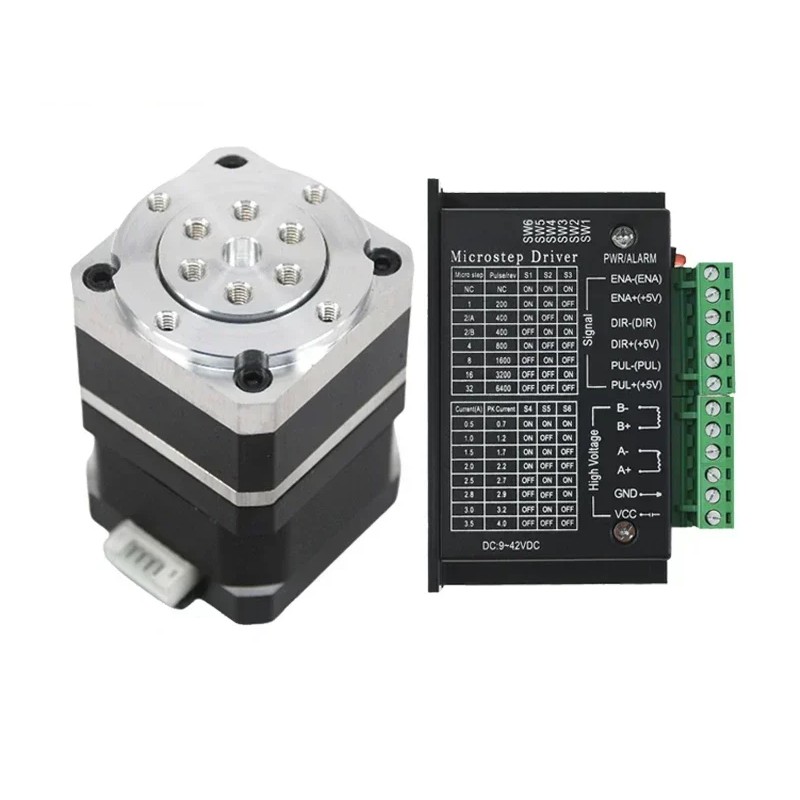

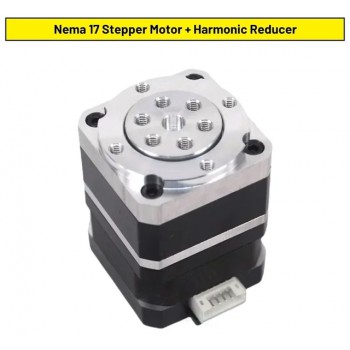

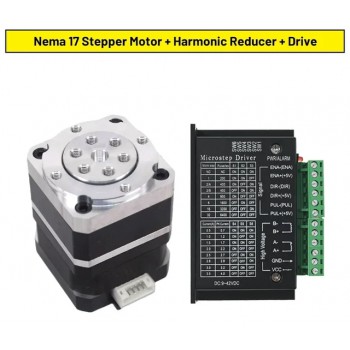

Silnik krokowy Neme 17 42HS4015A4D5 z przekładnią harmoniczną 30:1 + sterownik krokowy TB6600
Nasza cena:613,04zł
Silnik krokowy Neme 17 42HS4015A4D5 z przekładnią harmoniczną 30:1 + sterownik krokowy TB6600
Specyfikacja:
Certyfikaty: CE
Numer modelu: X17+42HS3412A4D5
Lista zawartości opakowania:
1* silnik krokowy Nema 17 z kablem 1 m
1* Reduktor harmonicznych o stosunku 30:1
1* Sterownik silnika krokowego TB6600

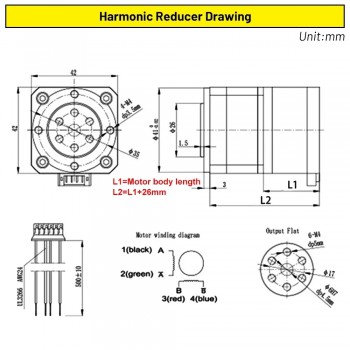

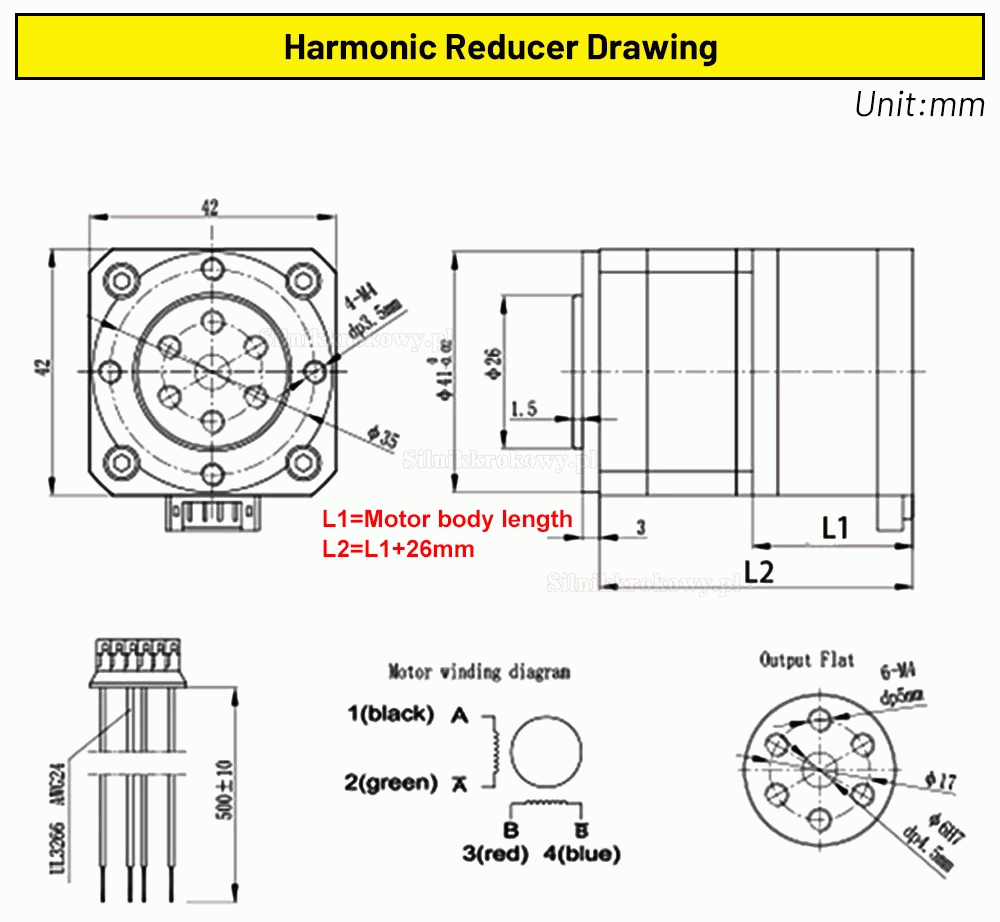

Parametry techniczne reduktora harmonicznych:
Przełożenie: 30:1
Grubość reduktora: 26mm
Dokładność: 2 minuty łuku

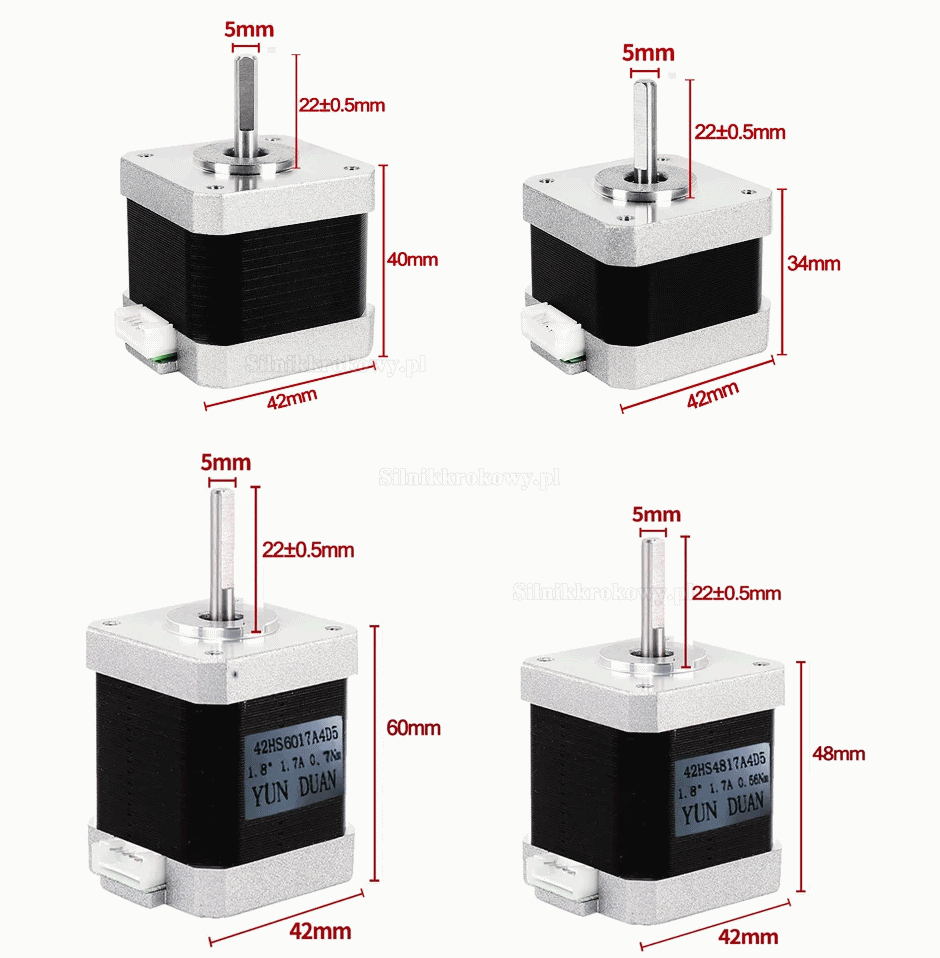

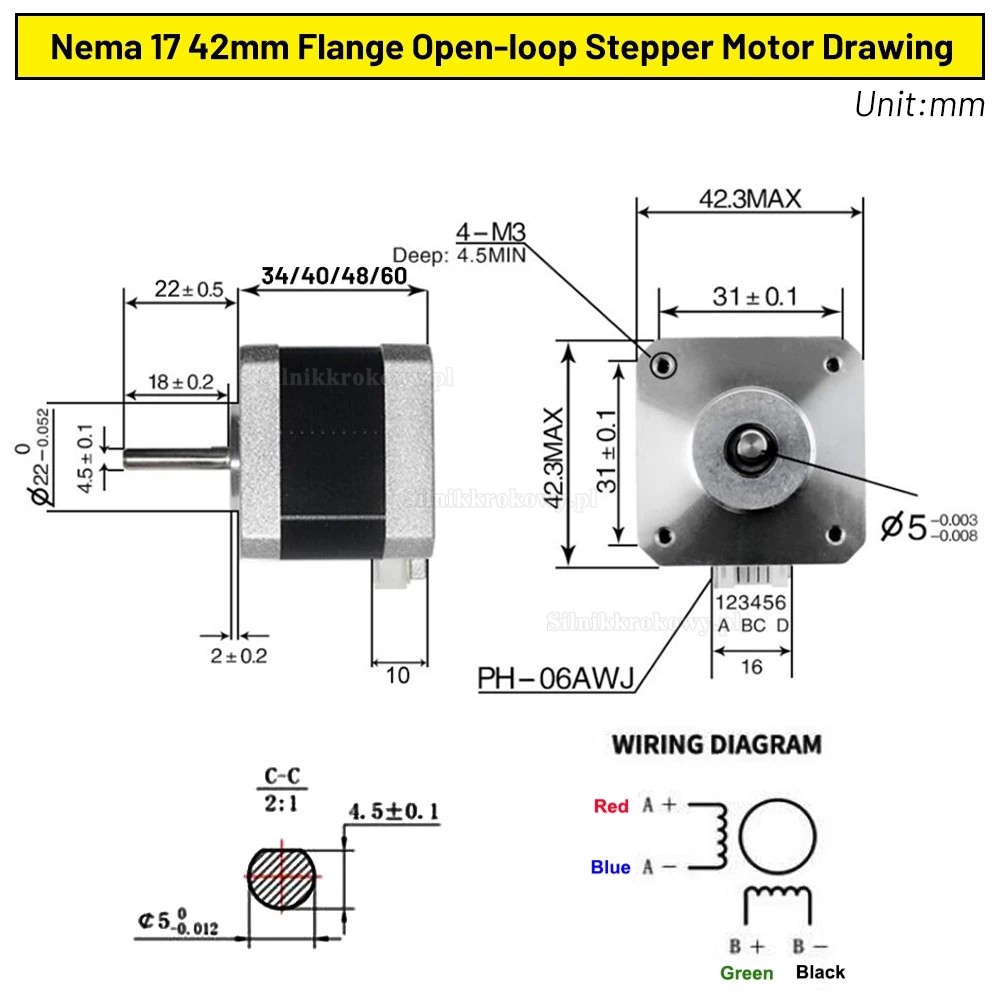

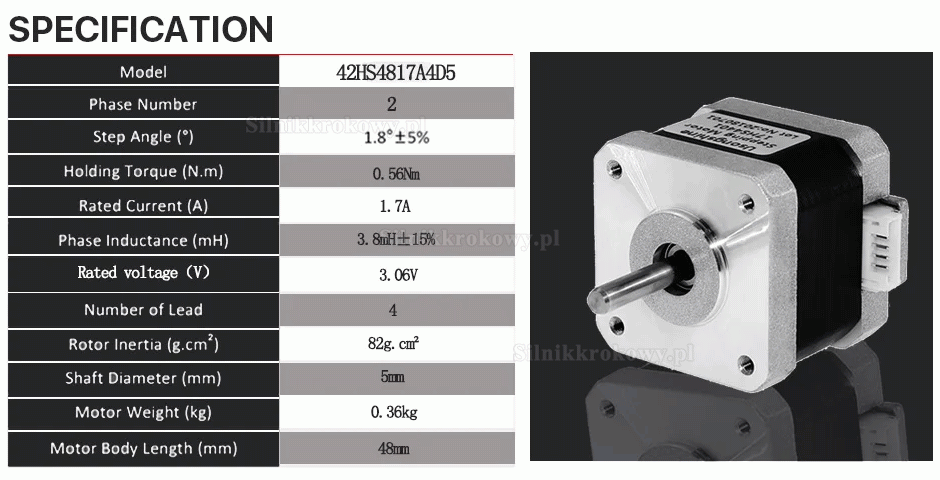

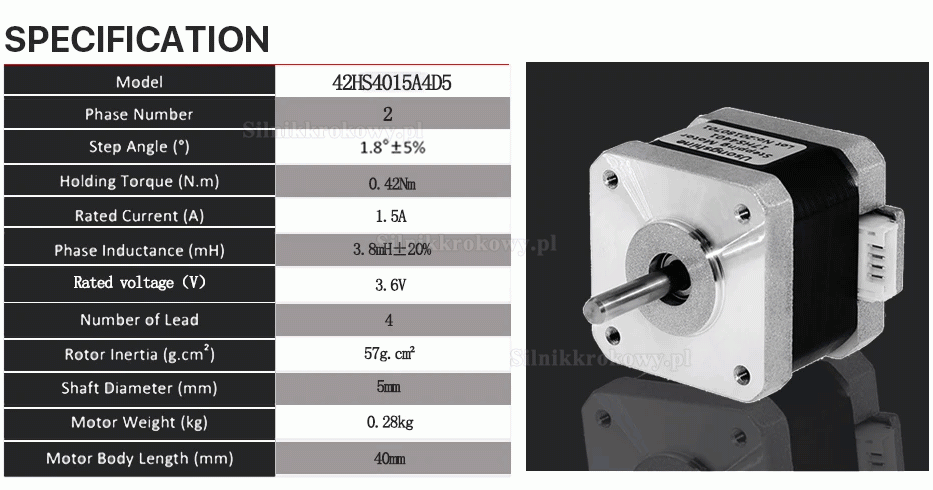

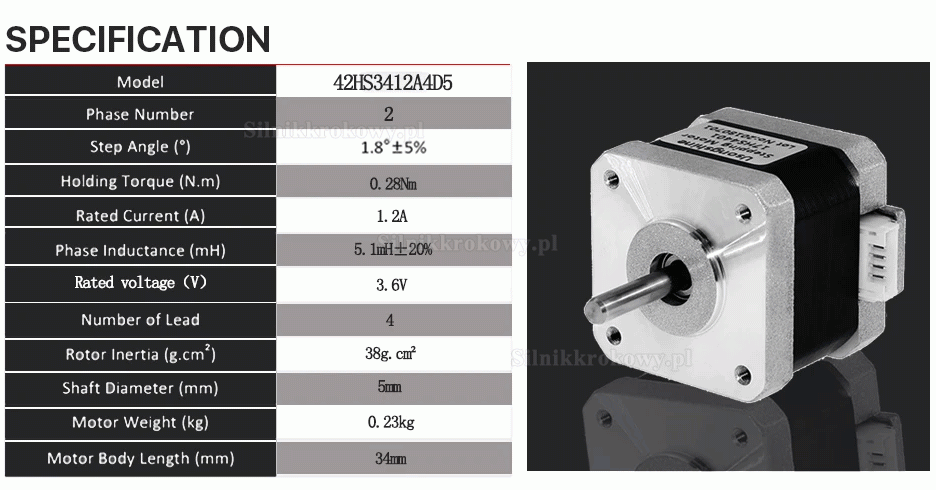

Nema 17 Open-loop Stepper Motor Parameter:
| Model | Kąt kroku (stopnie) | Długość silnika (mm) | Wał (mm) | Moment trzymania (mN.m) | Prąd (A) | Rezystancja(Ohm) | Bezwładność wirnika (g.cm²) | Przewód zasilający | Waga (g) | Liczba faz Rezystancja (Ohm) |
| 42HS3412A4D5 | 1,8 | 34 | 5 | 280 | 1,23 | 4ohm±10% | 38 | 4 | 230 | 5,0mH±15% |
| 42HS4015A4D5 | 1,8 | 40 | 5 | 420 | 1,51 | 6ohm±10% | 57 | 4 | 280 | 3,8mH±15% |
| 42HS4817A4D5 | 1,8 | 48 | 5 | 560 | 1,71 | 8ohm±10% | 82 | 4 | 360 | 3,8mH±15% |
| 42HS6017A4D5 | 1,8 | 60 | 5 | 700 | 1,71 | 6ohm±10% | 102 | 4 | 480 | 3,6mH±15% |

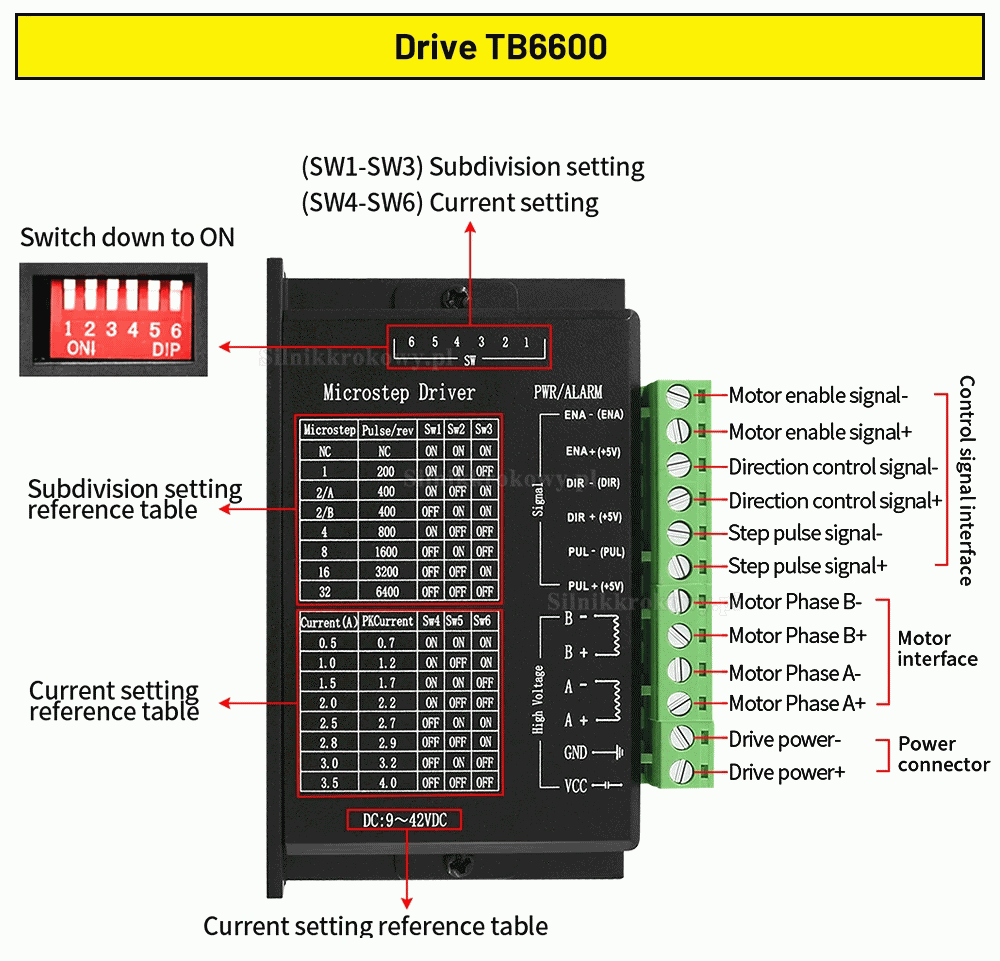

Parametry sterownika TB6600:
Model: TB6600
Napięcie wejściowe: DC 9-42V
Prąd wyjściowy: 0,5-3,5A
Moc maksymalna: 150W
Podział: 1,2,4,8,16,32
Temperatura pracy: -10～45℃
Temperatura przechowywania: -40℃～70℃
| Specyfikacja silnika | |
|---|---|
| Długość korpusu (mm) | 34 / 40 / 48 / 60 |
| Moment trzymania (Ncm) | 280 / 420 / 560 / 700 |
| Rozmiar silnika Nema | Neme 17 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 4 / 6 / 8 |
| Prąd znamionowy (A) | 1,32 / 1,51 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 18 |
| Typ wału | d |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Kąt kroku (°) | 1,8 |
| Liczba faz | 2 |
| Specyfikacja przekładni | |
| Przełożenie | 30:1 |
| Długość przekładni (mm) | 26 |
| Typ przekładni | Przekładnia harmoniczna |
