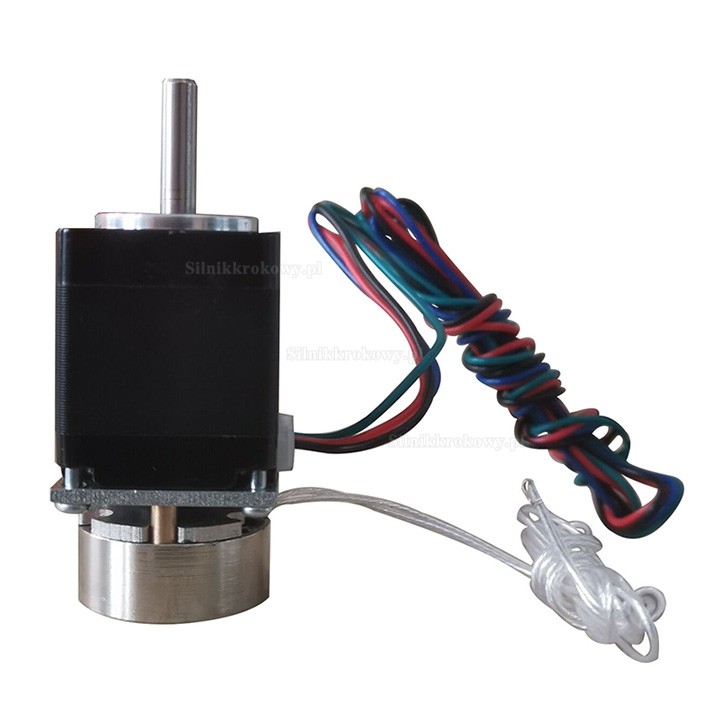

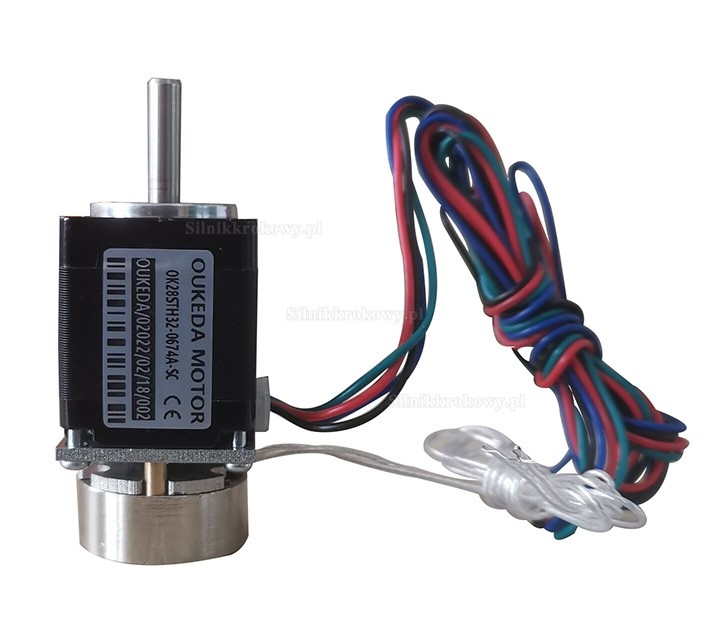

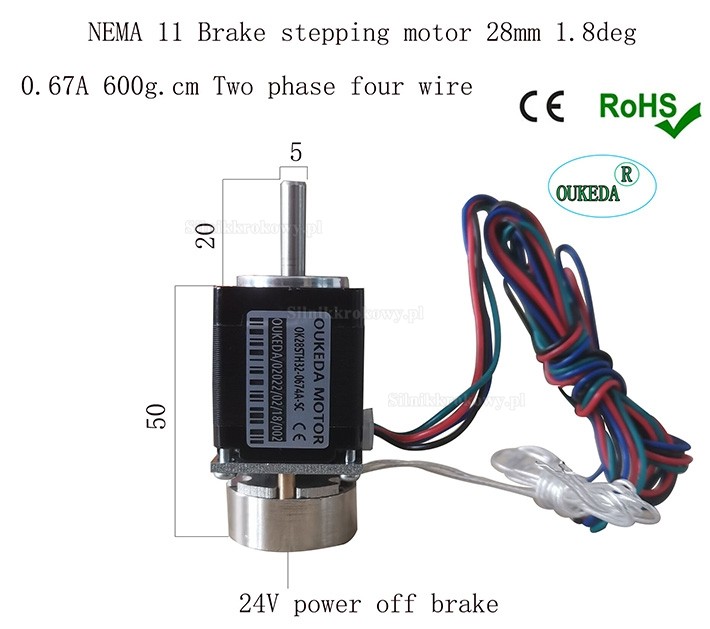

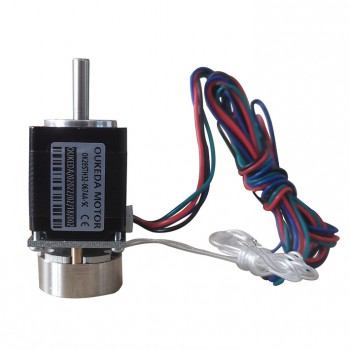

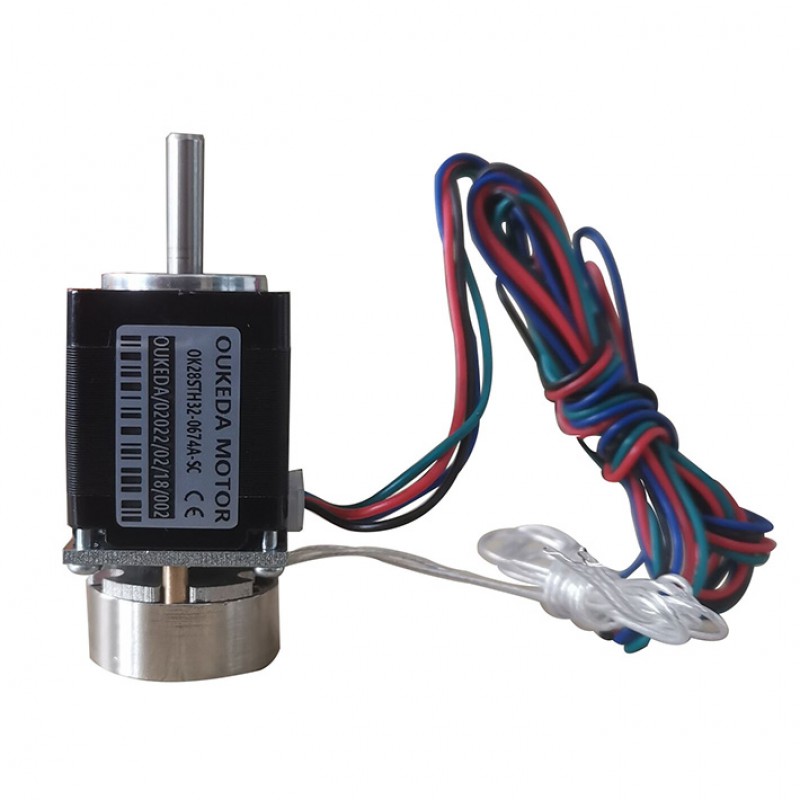

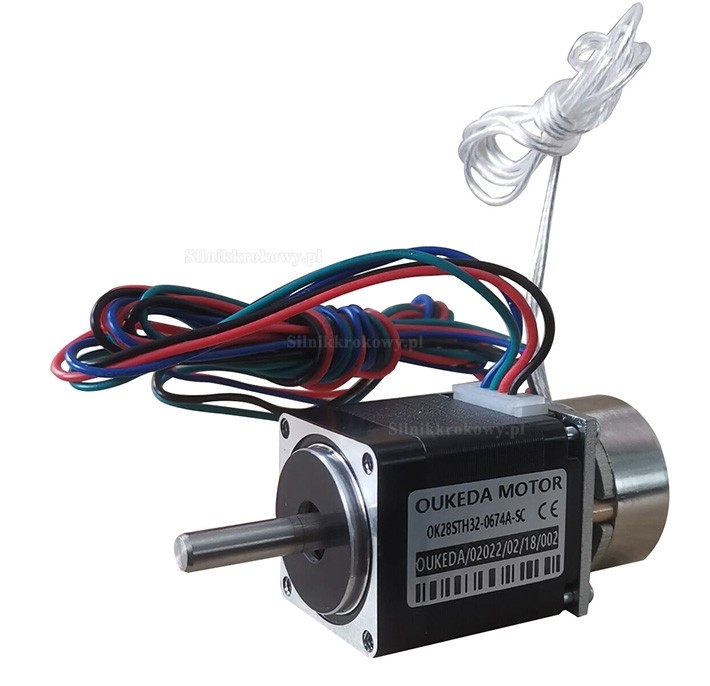

Silnik krokowy NEMA11 OK28STH32-0674A-SC 1,8 stopnia 5,88 Ncm 3,75 V 0,67 A 2-fazowe D-Cut z hamulcem

Jest to dwufazowy dwubiegunowy silnik krokowy o kącie skoku 1,8° i statycznym momencie obrotowym 5,88 Ncm (8,32 oz.in). Pracuje ze znamionowym prądem fazowym 0,67 A i napięciem fazowym 3,75 V. Silnik posiada obudowę o wymiarach 28 x 28 mm, długość silnika 32,2 mm i długość hamulca 17,6 mm. Wał ma średnicę 5 mm i długość 20 mm, z długością wycięcia D-Cut 15 mm. Silnik wyposażony jest w cztery wyprowadzenia, każde o długości 500 mm, i waży 110 g. Wbudowany hamulec pracuje przy napięciu 24 V i prądzie 0,18 A, zapewniając moment trzymania 0,2 N·m i moc znamionową 4,3 W.

Specyfikacja elektryczna:

Numer części producenta:OK28STH32-0674A-SC
Typ silnika: Silnik krokowy bipolarny
Liczba faz:2
Kąt kroku: 1,8 stopnia
Moment statyczny: 5,88Ncm
Napięcie fazowe:3,75V
Prąd znamionowy na fazę:0,67A
Rezystancja fazowa: 5,6 omów± 10%
Indukcyjność: 3,4 mH ± 20%(1KHz);

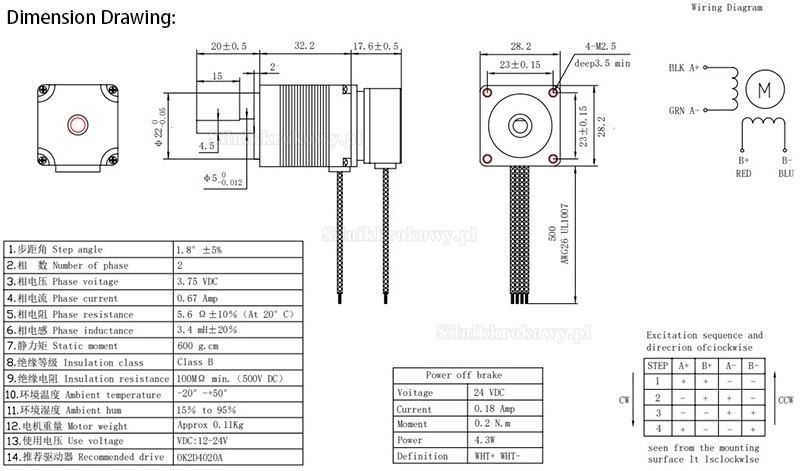

Dane fizyczne:

Wymiary ramy: 28 x 28 mm
Długość silnika: 32,2mm
Brake Length:17,6mm
Średnica wału: Φ5mm
Długość wału: 20mm
Długość cięcia w kształcie litery D: 15mm
Długość wyprowadzeń: 500mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500 mm
Waga: 110g;

Specyfikacja hamulca:

Napięcie:24V
Prąd:0,18A
Moment:0,2N.m
Moc:4,3W
Rozdzielczość:Biały+ Biały-;
