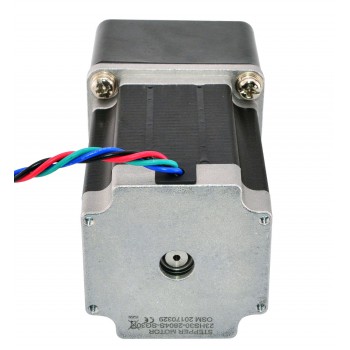

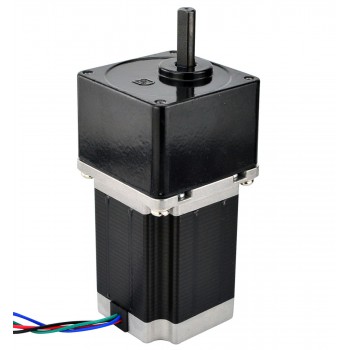

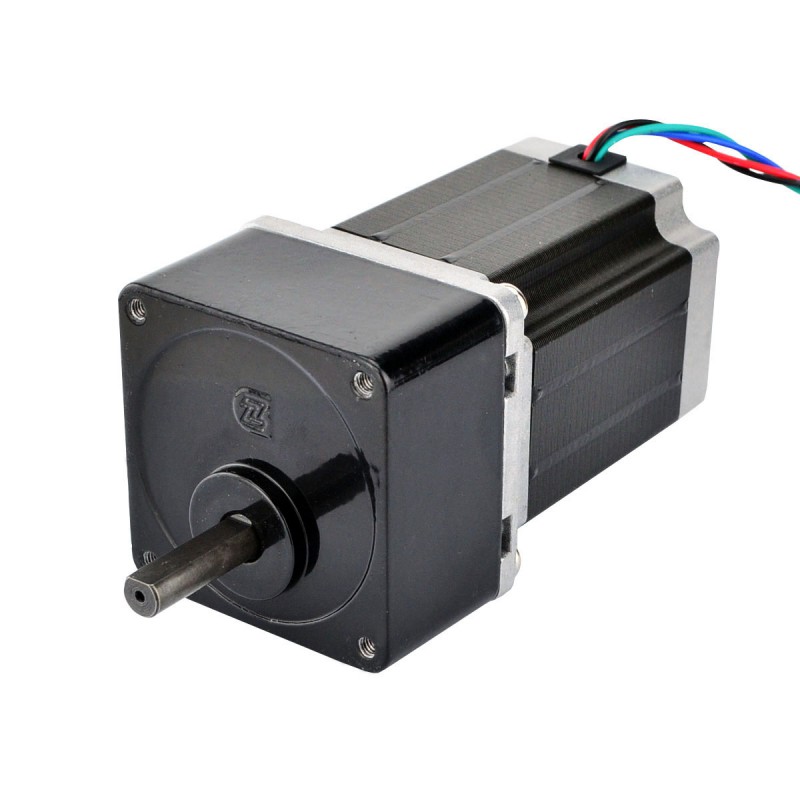

Silnik krokowy z przekładnią Nema 23 L=76mm 23HS30-2804S-SG30 z przekładnia walcowa 30:1
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:200,96zł
Silnik krokowy z przekładnią Nema 23 L=76mm 23HS30-2804S-SG30 z przekładnia walcowa 30:1
Ten model to silnik krokowy NEMA 23 z korpusem o długości 76 mm i prądem znamionowym 2,8 A. Zintegrowany jest z przekładnią walcową o wymiarach 60 mm × 60 mm i przełożeniu 30:1.
Specyfikacja elektryczna
- Numer części producenta: 23HS30-2804S-SG30
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,06 stopnia
- Moment trzymania bez przekładni: 1,89Nm
- Prąd znamionowy na fazę: 2,8A
- Rezystancja fazowa 1,13omów
- Napięcie: 3,2
- Indukcyjność: 5,4mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Przekładnia walcowa
- Przełożenie: 30
- Sprawność: 70%
- Luz zwrotny bez obciążenia: <=3 stopnia
- Maksymalny dopuszczalny moment obrotowy: 5Nm
Dane fizyczne
- Wymiary ramy: 60 x 60mm
- Długość silnika: 78mm
- Długość przekładni: 40mm
- Średnica wału: Φ8mm
- Długość wału: 28mm
- Długość cięcia w kształcie litery D: 25mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 1,6kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Luz zwrotny bez obciążenia (maks.°) | 3 |
| Sprawność | 70% |
| Przełożenie | 30:1 |
| Długość przekładni (mm) | 40 |
| Typ przekładni | Przekładnia walcowa |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 500 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 708,1 |
| Specyfikacja silnika | |
| Indukcyjność (mH) | 5,4 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 23 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 1,13 |
| Prąd znamionowy (A) | 2,8 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 28 |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 189 |
| Moment trzymania bez przekładnią (uncji cala) | 267,6 |
| Długość silnika (mm) | 78 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Specyfikacja fizyczna | |
| Waga (g) | 1500 |
