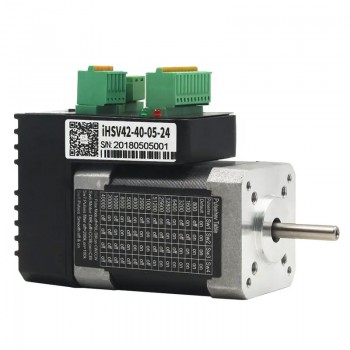

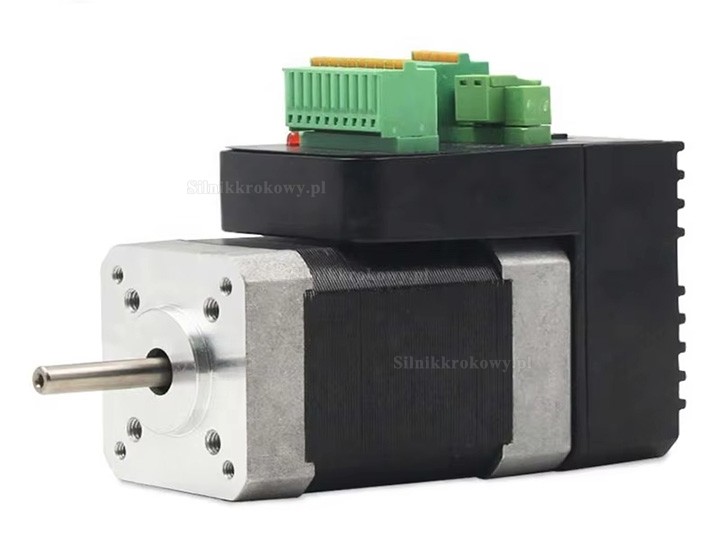

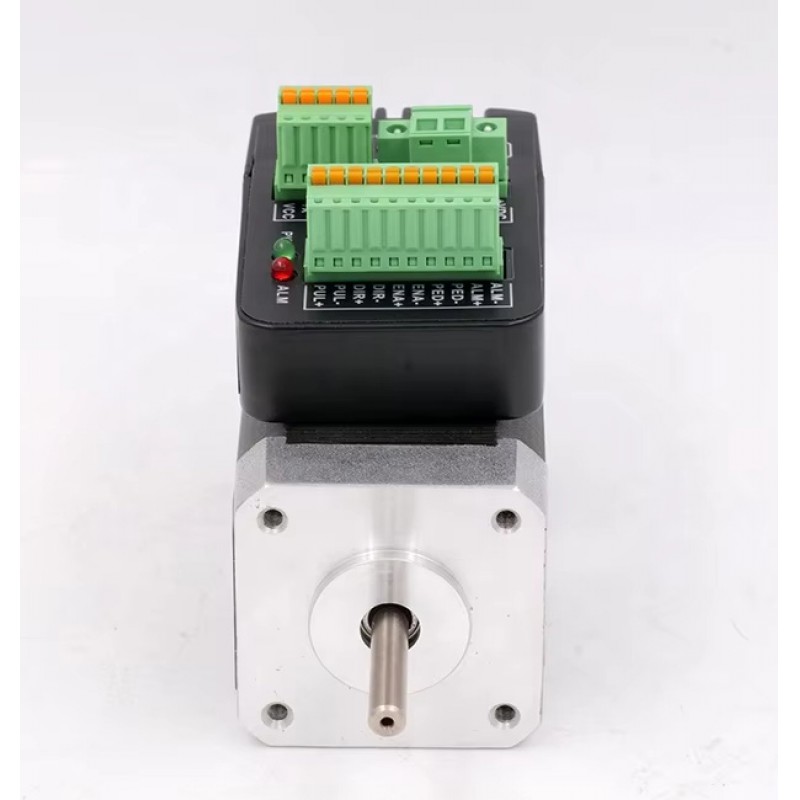

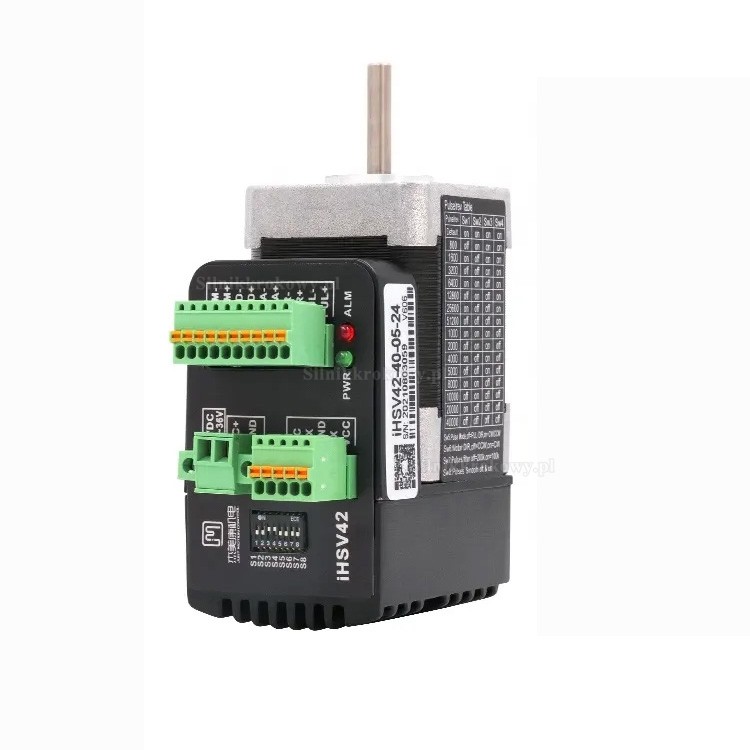

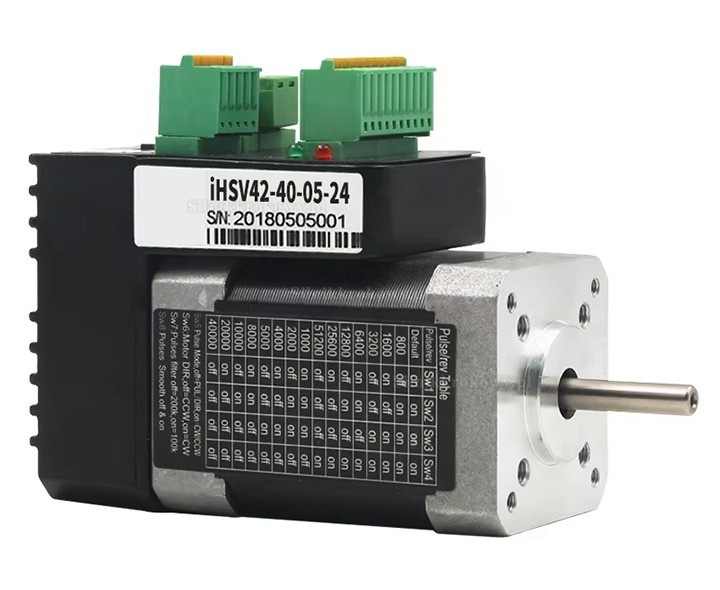

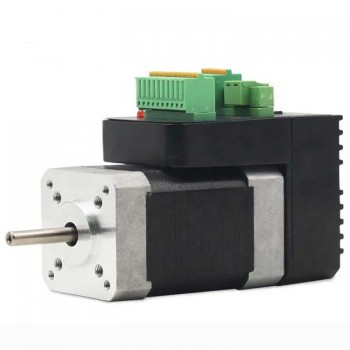

Silnik serwo ac Nema 17 z sterownik, JMC iHSV42-40-05-24 52w 52000 obr./min 0,125Nm
-
Instrukcje i dokumentacja:
Karta katalogowa:
Instrukcja obsługi:
Zintegrowany serwonapęd AC iHSV42-40-05-24 jest połączeniem napędu serwo AC i silnika serwo w jednej jednostce, wykorzystuje sterowanie wektorowe w układzie DSP, cechuje się niskim kosztem, pełnym sprzężeniem zwrotnym, cyfrową konstrukcją, niską emisją ciepła, małymi wibracjami i wysoką szybkością reakcji. Oferuje trzy regulowane tryby sterowania pętlami sprzężenia zwrotnego (pętla pozycji, pętla prędkości i pętla prądu).
Specyfikacja elektryczna:
Numer części producenta:IHSV42-40-05-24
Liczba faz:3
Prędkość bez obciążenia: 4000 obr./min +/- 7%
Prędkość znamionowa: 5200 obr./min +/- 7%
Moment znamionowy: 12,5Ncm
Napięcie znamionowe:24V
Prąd znamionowy:3,4A
Prąd bez obciążenia:0,45A
Moc:52W
Klasa izolacji:B;

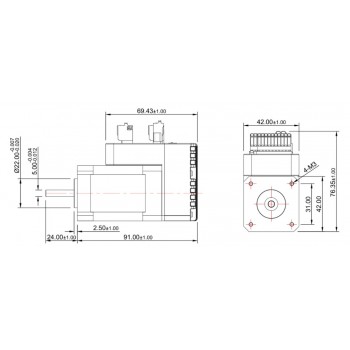

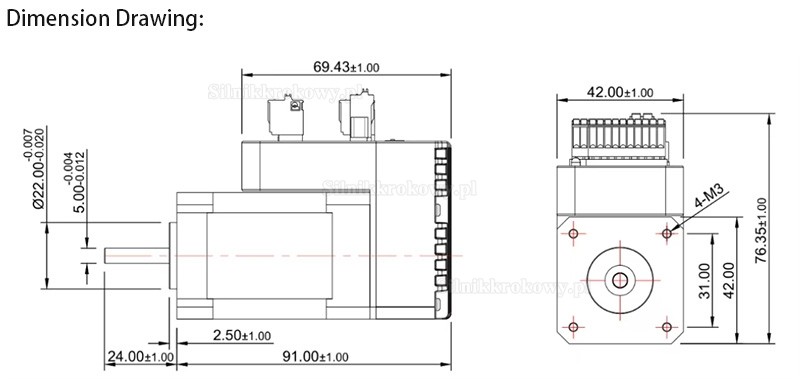

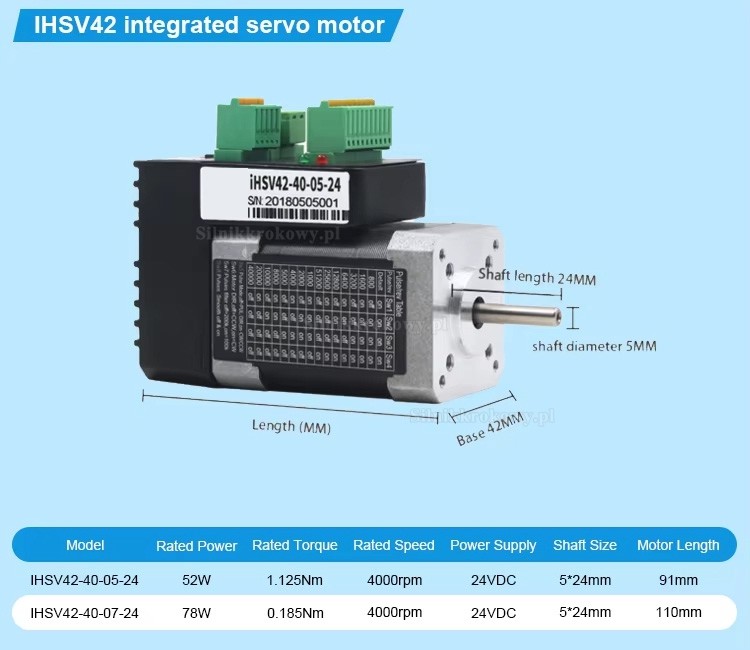

Dane fizyczne:
Wymiary ramy: 42 x 42mm
Długość korpusu:91 mm
Długość wału:24 mm
Średnica wału: Φ5 mm
Waga: 1,1kg;
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

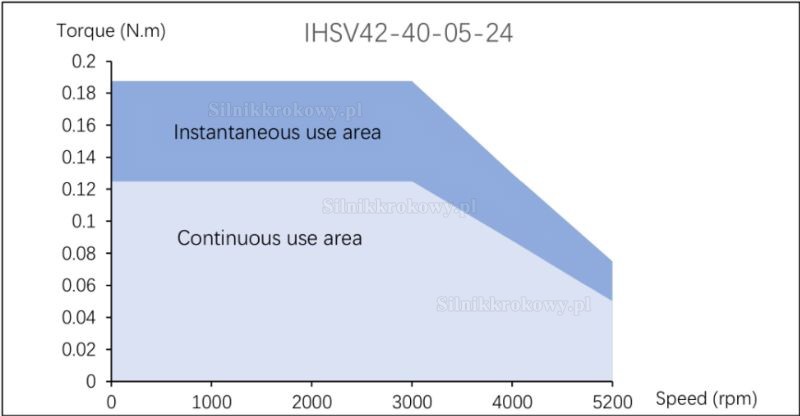

Torque diagram:
| Specyfikacja silnik serwo | |
|---|---|
| Napięcie znamionowe | 24 |
| Prąd znamionowy | 3,4 |
| Liczba faz | 3 Faza |
| Prędkość bez obciążenia | 5200 |
| Moc znamionowa (W) | 52 |
| Prędkość znamionowa (obr./min) | 4000 |
| Maksymalny moment obrotowy (Nm) | 0,125 |
| Z hamulcem | Bez hamulca |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 91 |
| Wymiary ramy (mm) | 42 x 42 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 24 |
| Typ wału | O |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
