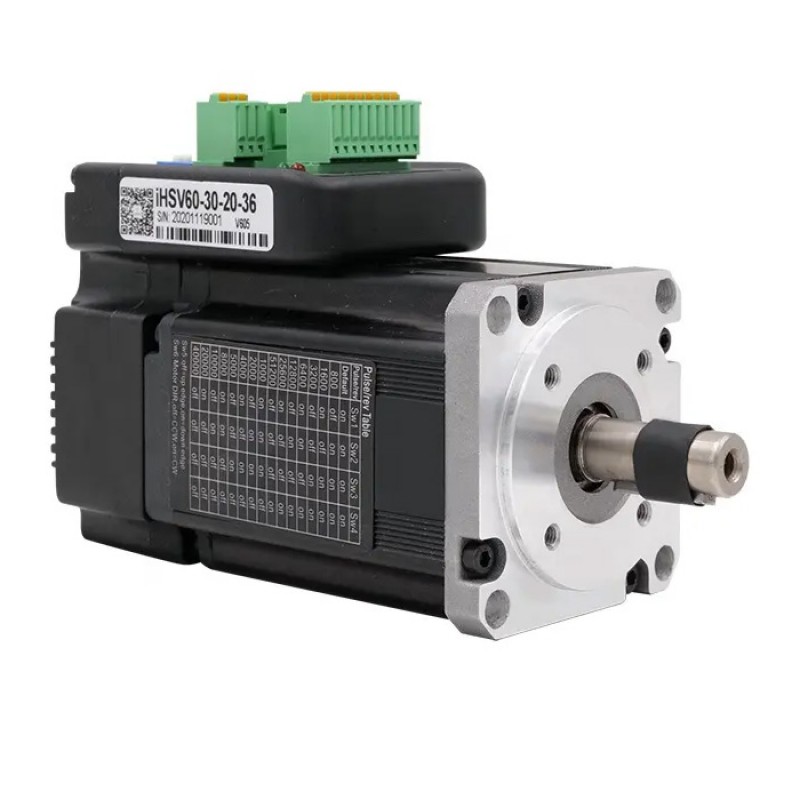

Silnik serwo ac Nema 23 z sterownik, JMC iHSV60-30-20-36 200w 3000 obr./min 0,65Nm 36V 3-fazowe
-
Instrukcje i dokumentacja:
Instrukcja obsługi:
Zintegrowany serwonapęd AC iHSV60-30-20-36 jest połączeniem napędu serwo AC i silnika serwo w jednej jednostce, wykorzystuje sterowanie wektorowe w układzie DSP, cechuje się niskim kosztem, pełnym sprzężeniem zwrotnym, cyfrową konstrukcją, niską emisją ciepła, małymi wibracjami i wysoką szybkością reakcji. Oferuje trzy regulowane tryby sterowania pętlami sprzężenia zwrotnego (pętla pozycji, pętla prędkości i pętla prądu).
Specyfikacja elektryczna:
Numer części producenta:iHSV60-30-20-36
Liczba faz:3
Prędkość bez obciążenia: 4200 obr./min +/- 7%
Prędkość znamionowa: 3000 obr./min +/- 7%
Moment znamionowy: 0,65N.m
Napięcie znamionowe:36V
Prąd znamionowy:8,5A
Prąd bez obciążenia:0,8A
Moc:200W
Klasa izolacji:B;

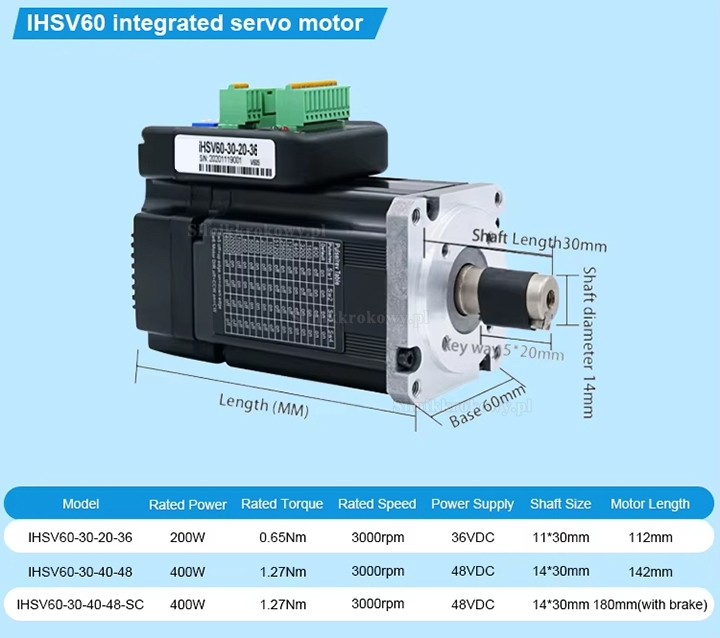

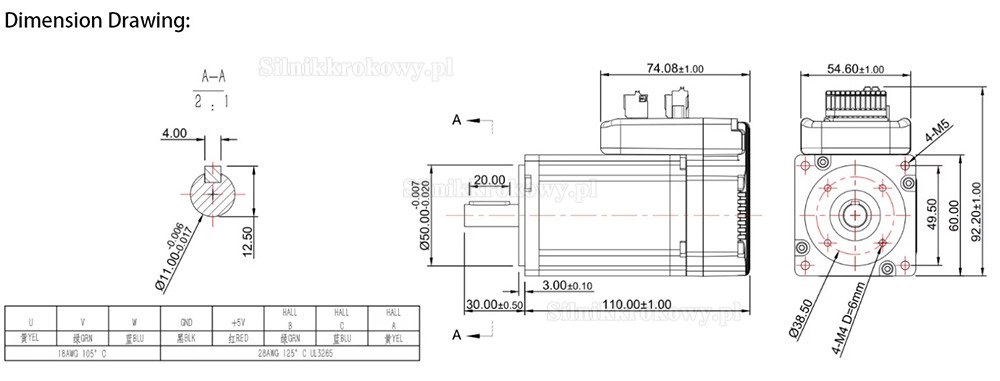

Dane fizyczne:
Wymiary ramy: 60 x 60mm
Długość korpusu:112mm
Długość wału:30 mm
Średnica wału: Φ11 mm
Długość wału wpustowego: 20 mm
Waga: 1,2kg
.jpg)
.jpg)
.jpg)

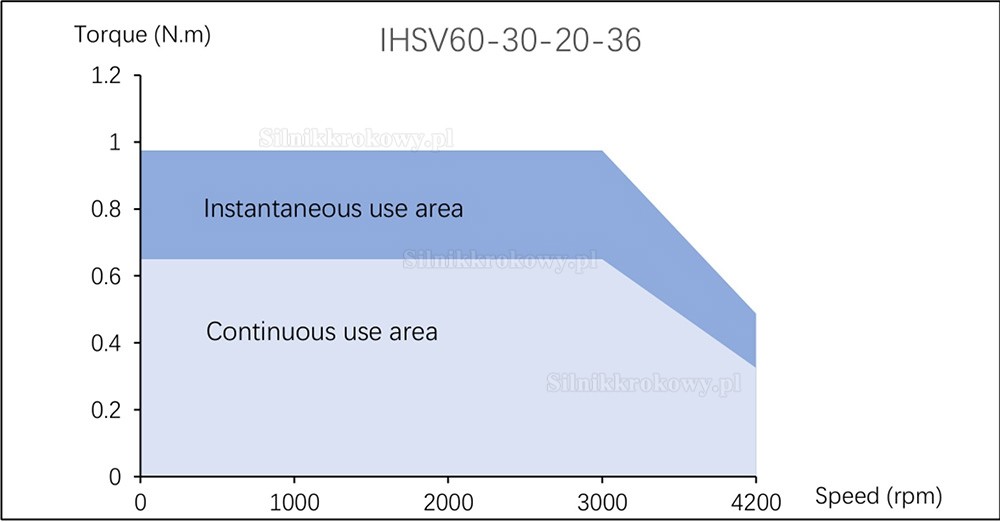

Torque diagram:
.jpg)
| Specyfikacja silnik serwo | |
|---|---|
| Napięcie znamionowe | 36 |
| Prąd znamionowy | 8,5 |
| Liczba faz | 3 |
| Prędkość bez obciążenia | 4200 |
| Moc znamionowa (W) | 200 |
| Prędkość znamionowa (obr./min) | 3000 |
| Moment znamionowy (Nm) | 0,65 |
| Z hamulcem | Bez hamulca |
| Specyfikacja fizyczna | |
| Długość wału wpustowego | 20 |
| Długość korpusu (mm) | 112 |
| Wymiary ramy (mm) | 60 x 60 |
| Średnica wału (mm) | 11 |
| Długość wału (mm) | 30 |
| Typ wału | Wpust klinowy |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 1200 |
