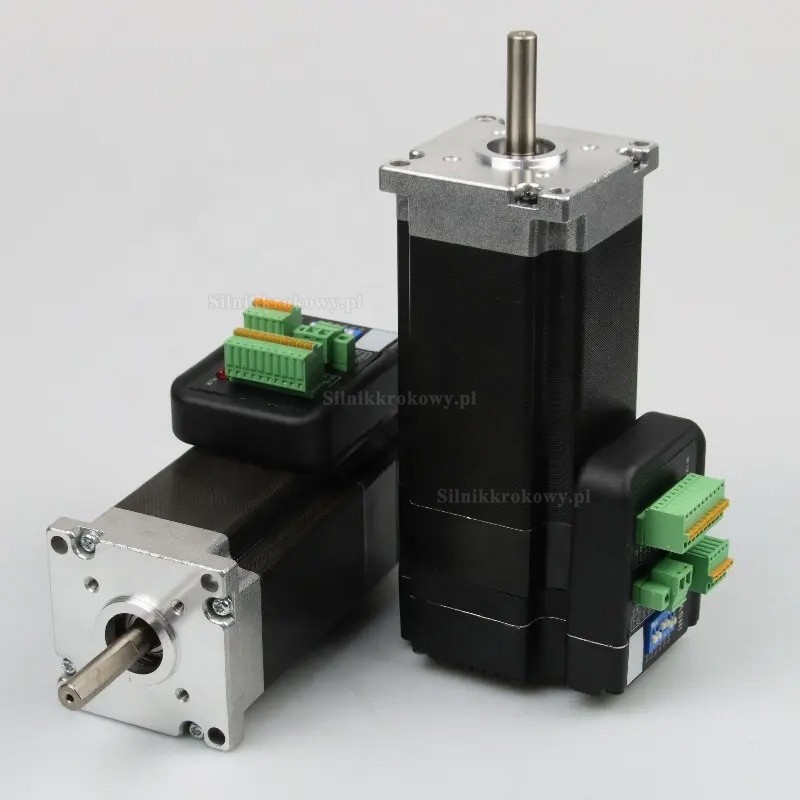

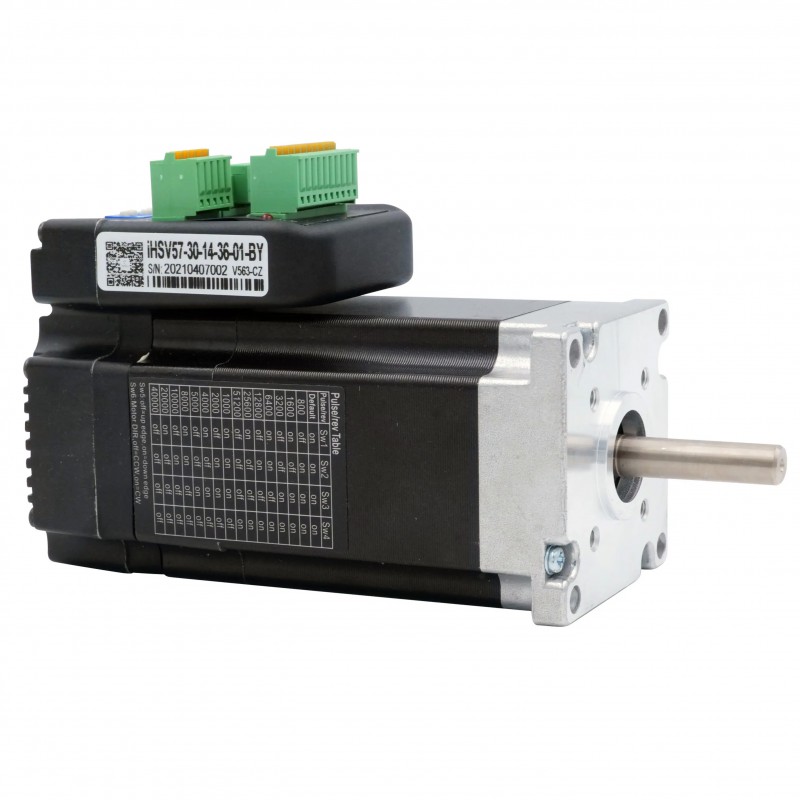

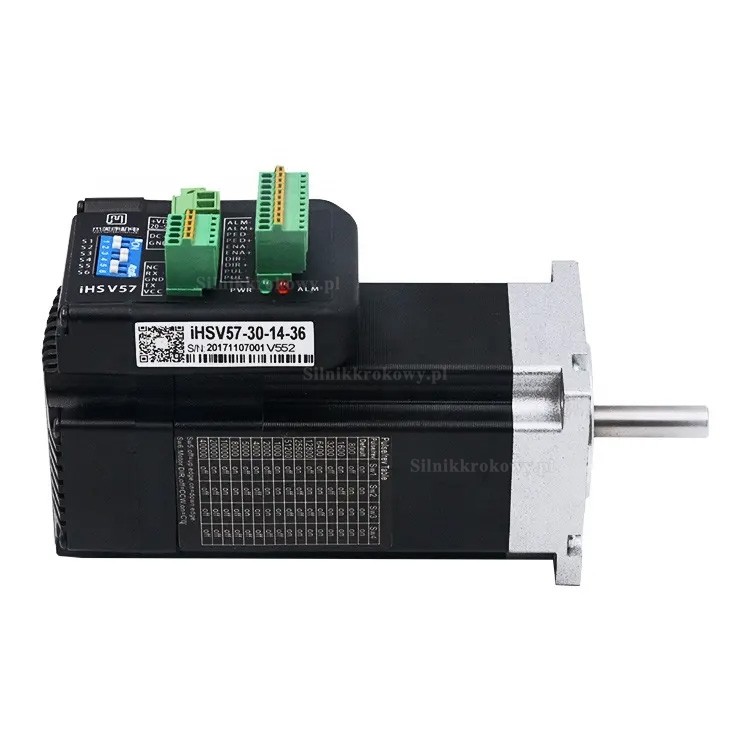

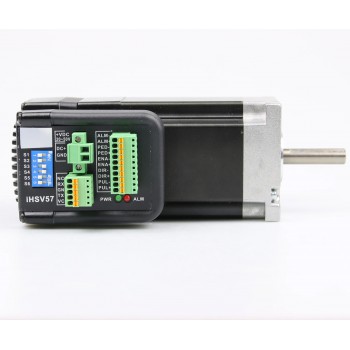

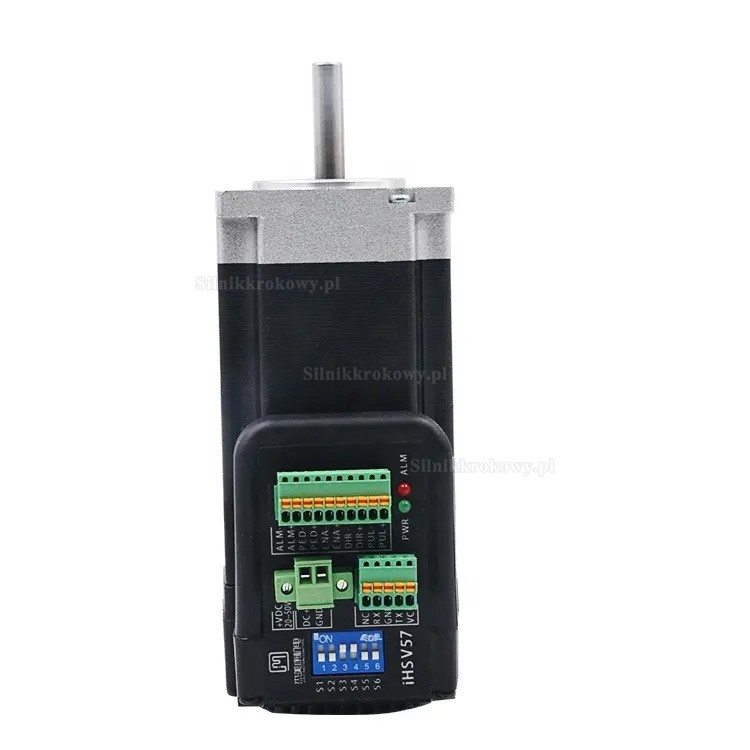

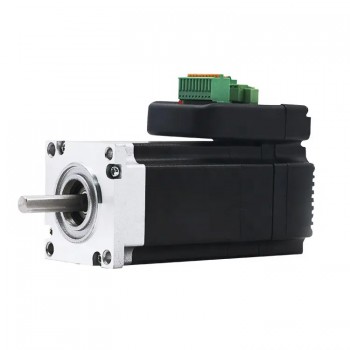

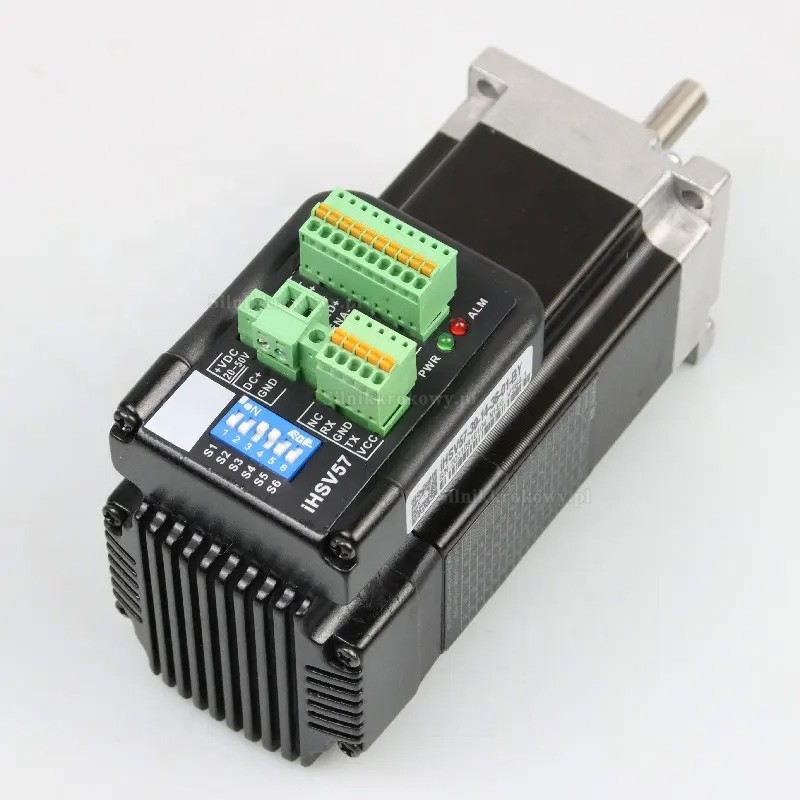

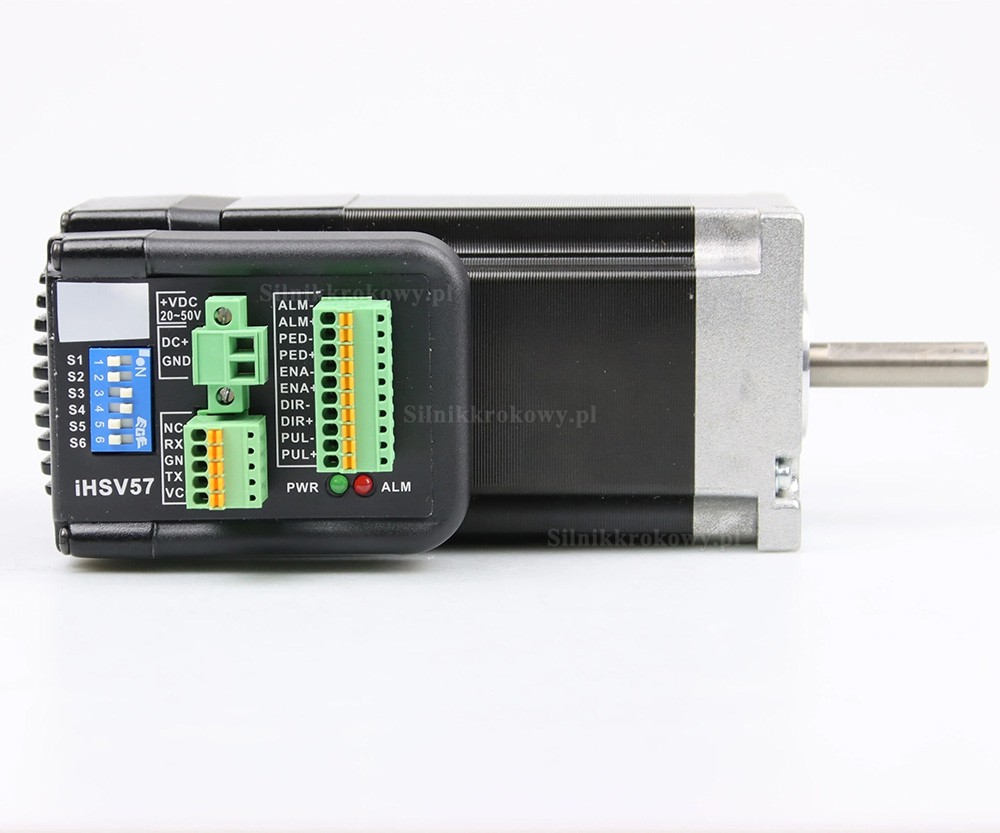

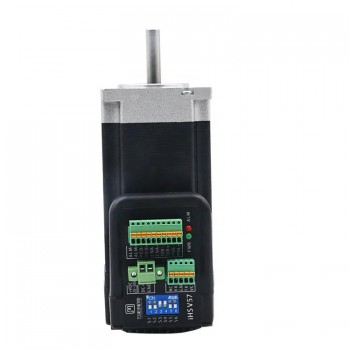

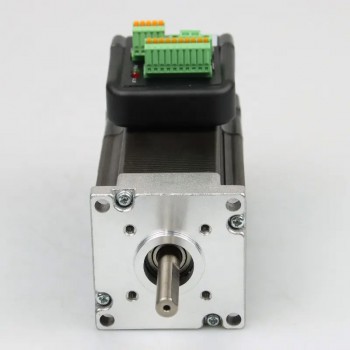

Silnik serwo ac Nema 23 z sterownik, JMC iHSV57-30-14-36 140w 3000 obr./min 0,45Nm 36V 5,4A 3-fazowe
-
Instrukcje i dokumentacja:
Instrukcja obsługi:

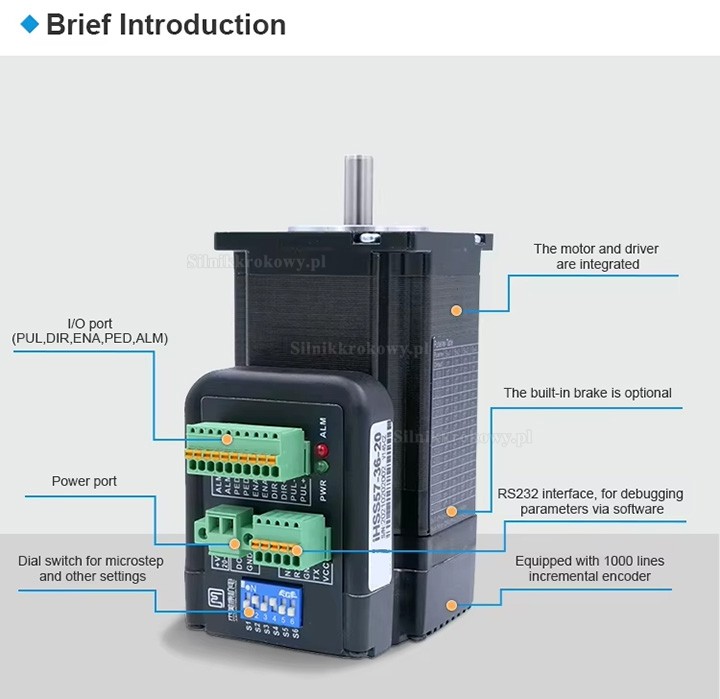

Zintegrowany serwonapęd AC iHSV57-30-14-36 jest połączeniem napędu serwo AC i silnika serwo w jednej jednostce, wykorzystuje sterowanie wektorowe w układzie DSP, cechuje się niskim kosztem, pełnym sprzężeniem zwrotnym, cyfrową konstrukcją, niską emisją ciepła, małymi wibracjami i wysoką szybkością reakcji. Oferuje trzy regulowane tryby sterowania pętlami sprzężenia zwrotnego (pętla pozycji, pętla prędkości i pętla prądu).
Specyfikacja elektryczna:
Numer części producenta: iHSV57-30-14-36
Liczba faz:3
Prędkość bez obciążenia: 4200 obr./min +/- 7%
Prędkość znamionowa: 3000 obr./min +/- 7%
Moment znamionowy: 0,45N.m
Napięcie znamionowe:36V
Prąd znamionowy:5,4A
Prąd znamionowy:0,55A
Moc:140W
Klasa izolacji:B;

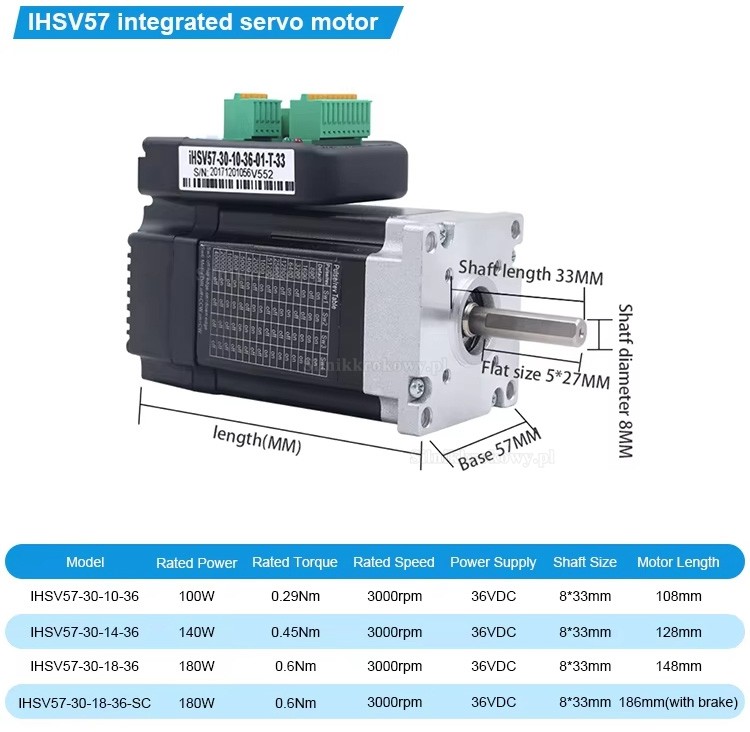

Dane fizyczne:
Wymiary ramy: 57 x 57mm
Długość korpusu:128 mm
Długość wału:33 mm
Średnica wału: Φ8 mm
Długość cięcia w kształcie litery D: 27 mm
Waga: 1,4kg;
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

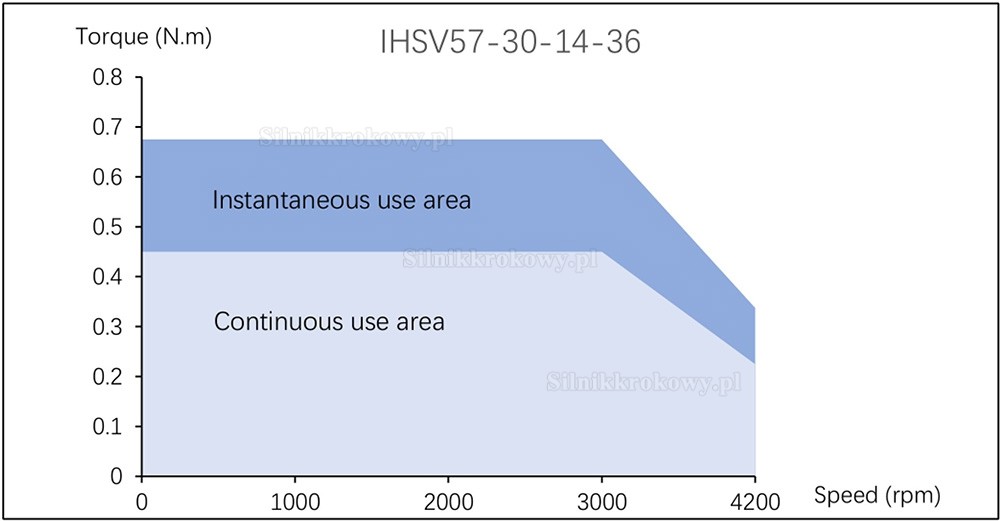

Torque diagram:
| Specyfikacja silnik serwo | |
|---|---|
| Napięcie znamionowe | 36 |
| Prąd znamionowy | 0,55 |
| Liczba faz | 3 |
| Prędkość bez obciążenia | 4200 |
| Moc znamionowa (W) | 140 |
| Prędkość znamionowa (obr./min) | 3000 |
| Moment znamionowy (Nm) | 0,45 |
| Z hamulcem | Bez hamulca |
| Specyfikacja fizyczna | |
| Długość cięcia w kształcie litery D | 27 |
| Długość korpusu (mm) | 128 |
| Wymiary ramy (mm) | 57 x 57 |
| Średnica wału (mm) | 8 |
| Długość wału (mm) | 33 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 1400 |
