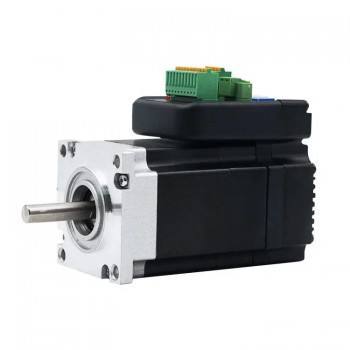

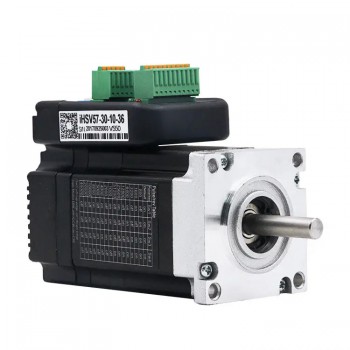

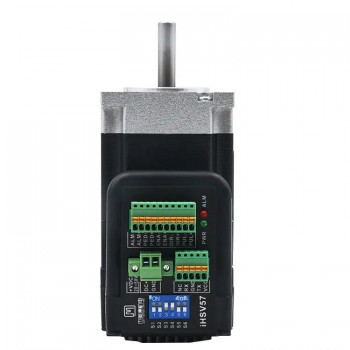

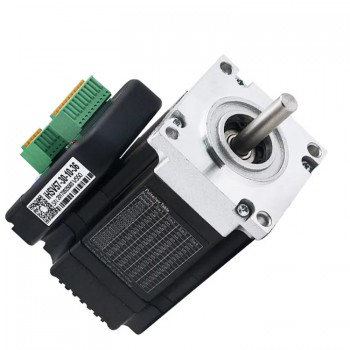

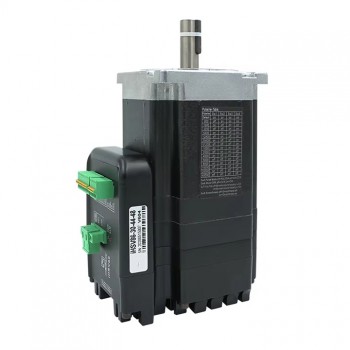

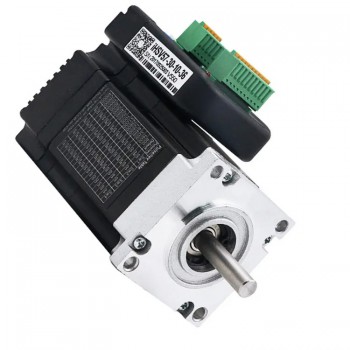

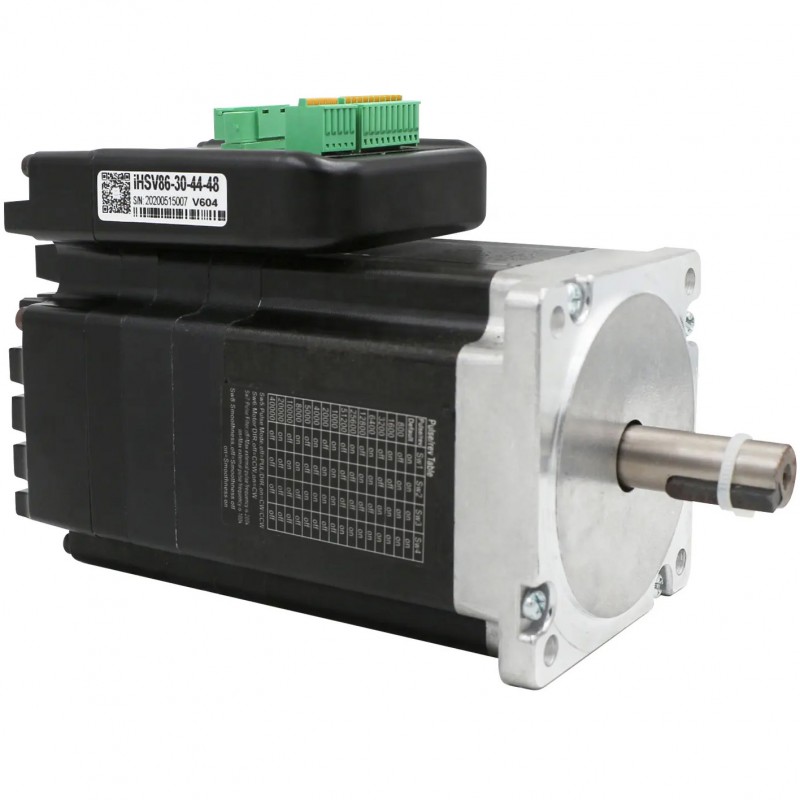

Silnik serwo ac Nema 34 z sterownik, JMC iHSV86-30-44-48 440w 3000 obr./min 1,4Nm 48V
-
Instrukcje i dokumentacja:
Instrukcja obsługi:

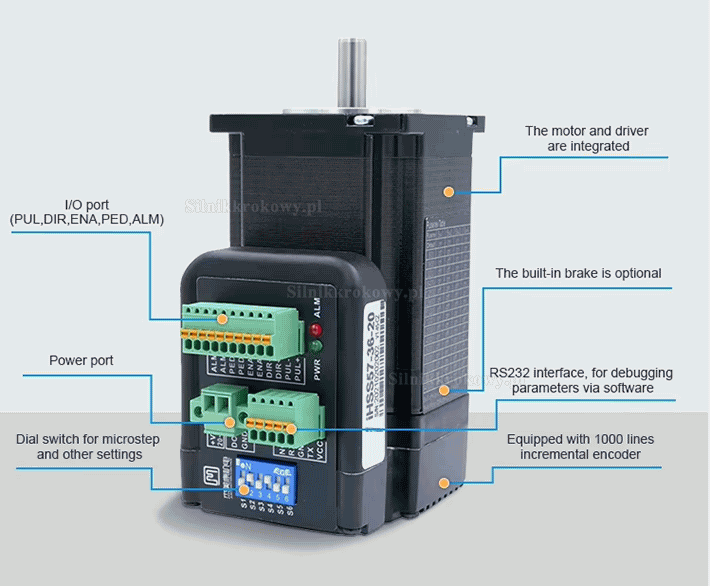

Zintegrowany silnik serwo AC iHSV86-30-44-48 jest połączeniem napędu serwo AC i silnika serwo w jednej jednostce. Wykorzystuje sterowanie wektorowe w układzie DSP, cechuje się niskim kosztem, pełnym sprzężeniem zwrotnym, cyfrową konstrukcją, niską emisją ciepła, małymi wibracjami i wysoką szybkością reakcji. Oferuje trzy regulowane tryby sterowania pętlami sprzężenia zwrotnego (pętla pozycji, pętla prędkości i pętla prądu).
Specyfikacja elektryczna:
Numer części producenta:iHSV86-30-44-48
Liczba faz:3
Prędkość bez obciążenia: 4200 obr./min +/- 7%
Prędkość znamionowa: 3000 obr./min +/- 7%
Moment znamionowy: 1,4N.m
Napięcie znamionowe:48V
Prąd znamionowy:13,1A
Moc:440W
Klasa izolacji:B;

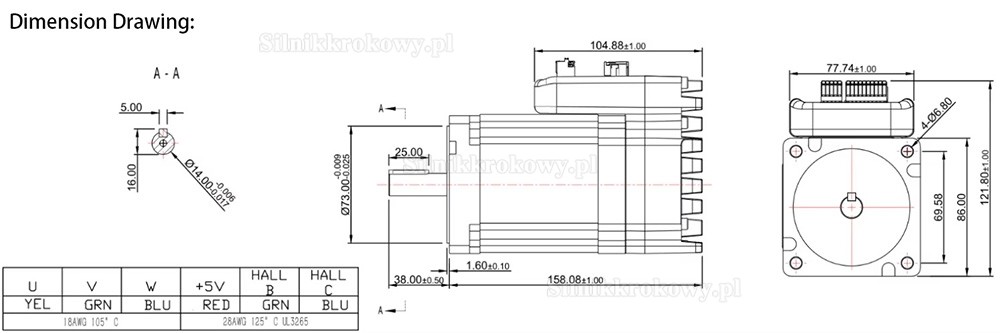

Dane fizyczne:
Wymiary ramy: 86 x 86mm
Długość korpusu: 158mm
Długość wału:38 mm
Średnica wału: Φ14 mm
Długość wału wpustowego: 25 mm
Waga: 3,57kg;
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
(1).jpg)

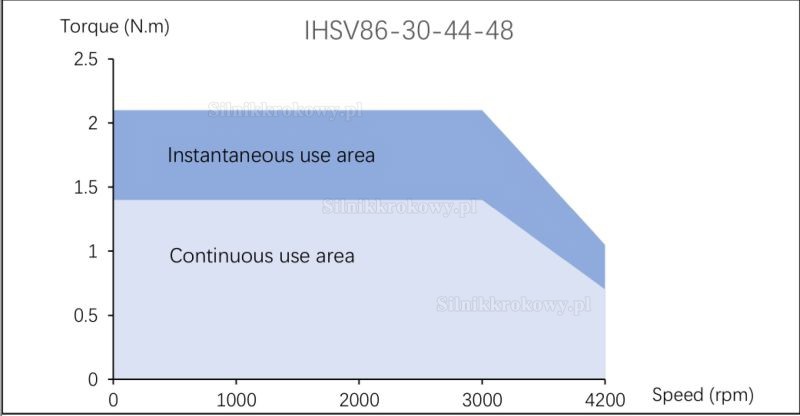

Torque diagram:
.jpg)
| Specyfikacja fizyczna | |
|---|---|
| Długość korpusu (mm) | 158 |
| Wymiary ramy (mm) | 86 x 86 |
| Średnica wału (mm) | 14 |
| Długość wału (mm) | 38 |
| Typ wału | Wpust klinowy |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Waga (g) | 3570 |
| Długość wału wpustowego | 25 |
| Specyfikacja silnik serwo | |
| Napięcie znamionowe | 48 |
| Prąd znamionowy | 13,1 |
| Liczba faz | 3 |
| Prędkość bez obciążenia | 4200 |
| Moc znamionowa (W) | 440 |
| Prędkość znamionowa (obr./min) | 3000 |
| Moment znamionowy (Nm) | 1,4 |
| Z hamulcem | Bez hamulca |
