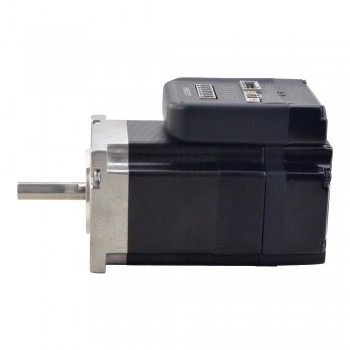

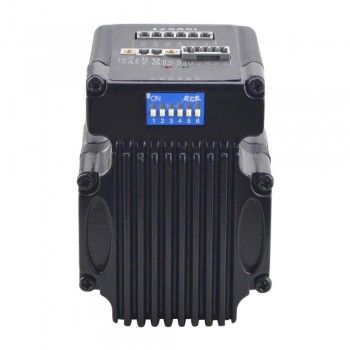

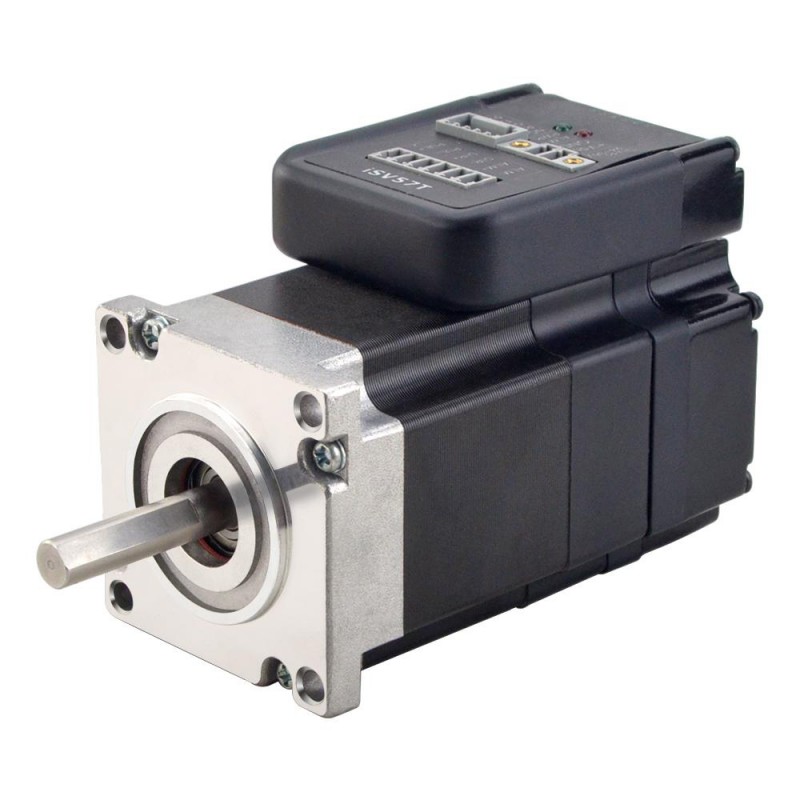

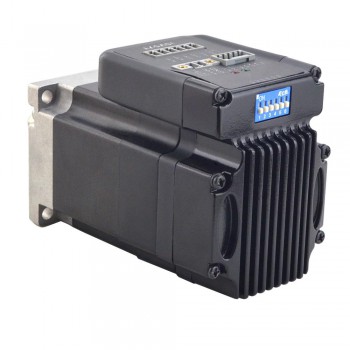

Silnik serwo dc Easy NEMA 23 z sterownik, ISV57T-090 90W 3000 obr./min 0,3 Nm 20-50 VDC

Silnik serwo dc Easy NEMA 23 z sterownik, ISV57T-090 90W 3000 obr./min 0,3 Nm 20-50 VDC

Zintegrowany silnik serwo ISV57T-090 to bezszczotkowy silnik o rozmiarze ramy 57 mm, wyposażony w enkoder 16‑bitowy oraz zintegrowany sterownik serwo. Dzięki kompaktowej konstrukcji i integracji wszystkich komponentów możliwe jest oszczędzenie miejsca montażowego, wyeliminowanie połączeń enkodera oraz skrócenie czasu okablowania silnika, a także ograniczenie zakłóceń i redukcja liczby przewodów oraz nakładu pracy.

Najważniejsze cechy:

Napięcie wejściowe 20–50 V DC, szczytowy prąd wyjściowy 0–6 A

Wejście sygnału krokowego i kierunkowego do sterowania położeniem

Kompatybilny z silnikiem krokowym

Płynny ruch silnika i doskonały czas reakcji

Izolowane wejścia sterujące impulsem i kierunkiem

Wyjścia sygnału pozycji i błędu do zewnętrznych sterowników ruchu do pełnego sterowania systemem

Zabezpieczenie przed przepięciem, przetężeniem i błędem położenia

Specyfikacja sterownika:

Szczytowy prąd wyjściowy: 0~6A

Napięcie wejściowe: +20~50VDC (typowo 36 V DC)

Prąd sygnału logicznego: 7~16mA (typowo 10 mA)

Częstotliwość sygnału wejściowego impulsowego: 0~300kHz

Napięcie impulsowe: 5v(podłączyć szeregowo rezystor 2 kΩ, jeśli napięcie wynosi 24 V)

Rezystancja izolacji: 100MΩ

Specyfikacja elektryczna:

Numer części producenta: ISV57T-090

Moc znamionowa(W): 90

Moment znamionowy(Nm): 0,3

Moment szczytowy(Nm): 0,9

Prędkość znamionowa(obr./min): 3000

Prędkość szczytowa(obr./min): 4000

Napięcie znamionowe(Vdc): 36

Waga(kg): 0,95

Dane fizyczne:

Wymiary ramy: 57 x 57 mm

Długość korpusu: 108 mm

Średnica wału: Φ8 mm

Długość wału z wycięciem D: 15 mm

Długość wału: 21 mm

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

Chłodzenie: Chłodzenie naturalne lub wymuszone

Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych

Temperatura otoczenia: 0℃ － 40℃

Wilgotność: 40%RH－90%RH

Temperatura pracy (radiator): maks. 70℃

Wibracje: 10-50Hz / 0,15mm

Temperatura przechowywania: -20℃ － 65℃
