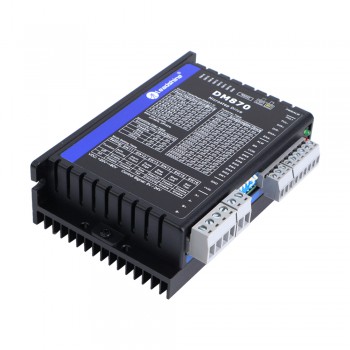

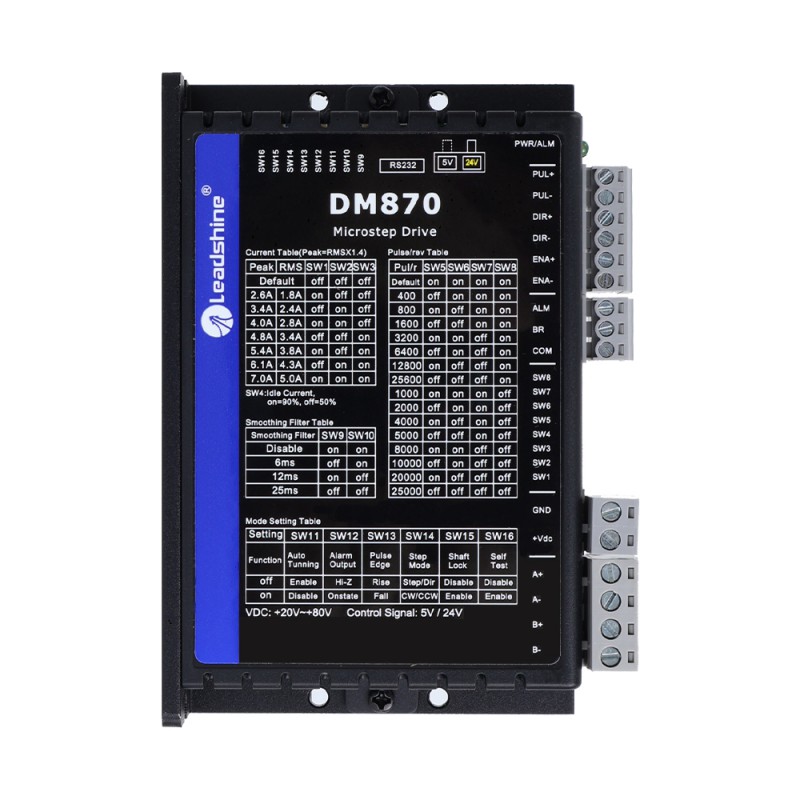

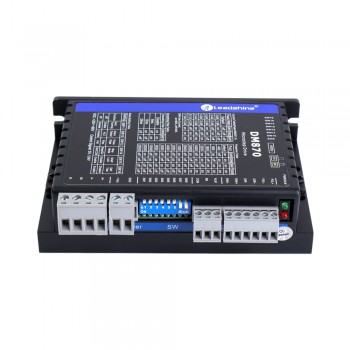

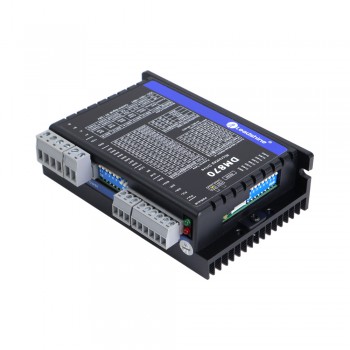

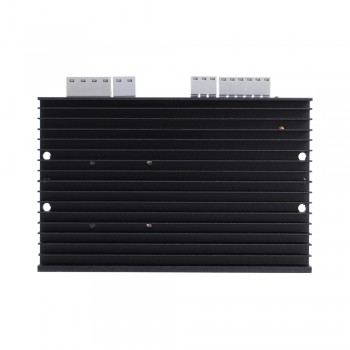

Sterownik silnika krokowego Leadshine DM870 0,5-7,0A 20-80VDC

Sterownik silnika krokowego Leadshine DM870 0,5-7,0A 20-80VDC

Sterownik silnika krokowego Leadshine DM870 (0,5-7,0A, 20-80VDC) jest zaprojektowany do zasilania silników krokowych 2-fazowych (1,8°) lub 4-fazowych (0,9°) NEMA 23, 24 i 34. Może być stosowany w wielu branżach (maszyny CNC, elektronika, medycyna, automatyka, pakowanie) do aplikacji takich jak frezarki CNC, maszyny do cięcia plazmowego, plotery laserowe, linie montażowe w fabrykach, automaty do sprzedaży i inne.

Najważniejsze cechy:

Sterowanie krokowe i kierunkowe (PUL/DIR) lub CW/CCW (podwójny impuls)

Napięcie zasilania 20–80 V DC

Maksymalna częstotliwość wejściowa impulsów 200 kHz

16 rozdzielczości mikrokroków: 200–25 600 za pomocą przełączników DIP lub 200–51 200 za pomocą oprogramowania (zwiększanie o 200)

8 ustawień prądu wyjściowego: 1,4–7,0 A za pomocą przełączników DIP lub 0,5–7,0 A za pomocą oprogramowania (zwiększanie o 0,1)

Konfigurowalne wygładzanie poleceń sterujących w celu redukcji wibracji silnika

Redukcja prądu biegu jałowego do 50% lub 90%, wybór za pomocą przełącznika SW4

Wygodny autotest ułatwiający diagnostykę

Automatyczne dostrajanie do szerokiej gamy silników krokowych NEMA 23, 24, 34

Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i szum

Łagodny start bez „skoku” po włączeniu zasilania

Izolowane optycznie wejścia 5 V lub 24 V

Wyjście błędu i hamulca

Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe

Certyfikat CE i zgodność z dyrektywą RoHS

Specyfikacja elektryczna:

Prąd wyjściowy: 0,5~7,0A (5,0RMS)

Napięcie wejściowe: +20~80VDC (typowo 24 - 72 V DC)

Prąd sygnału logicznego: 7~16mA (typowo 10 mA)

Częstotliwość sygnału wejściowego impulsowego: 0~200kHz

Minimalna szerokość impulsu: 2,5μS

Rezystancja izolacji: 500MΩ

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

Chłodzenie: Chłodzenie naturalne lub wymuszone

Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych

Temperatura otoczenia: 0℃ － 65℃

Wilgotność: 40%RH－90%RH

Temperatura pracy: 0℃ － 50℃

Wibracje: 10-55Hz / 0,15mm

Temperatura przechowywania: -20℃ － 65℃

Waga: Około.250g
