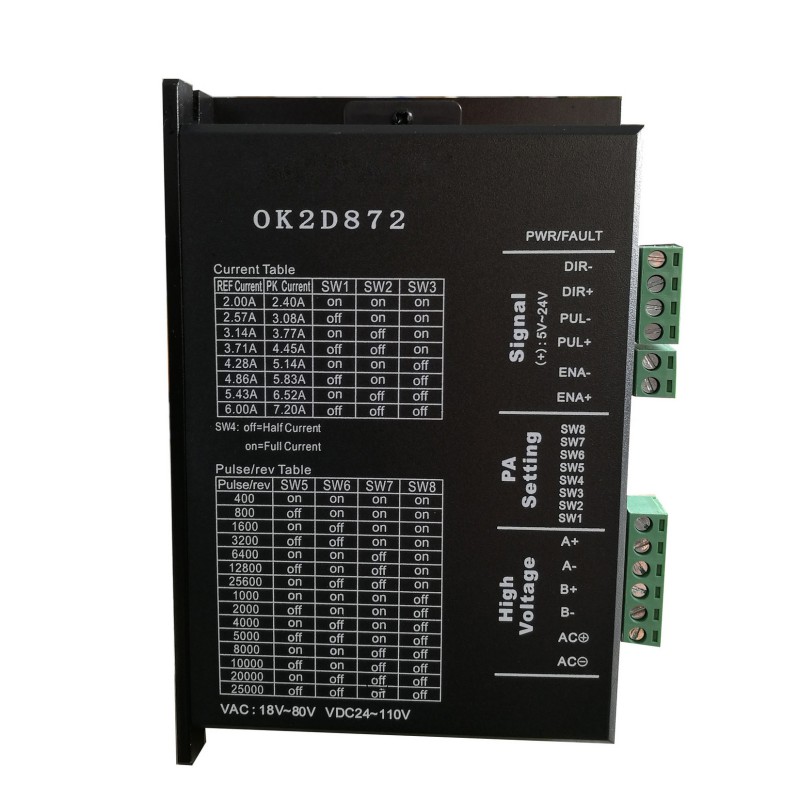

Sterownik silnika krokowego OK2D872 1,4-5,6A 24-110VDC,18-80VAC dla silnika krokowego NEMA 23 NEMA 24 NEMA 34

Sterownik silnika krokowego OK2D872 1,4-5,6A 24-110VDC,18-80VAC dla silnika krokowego NEMA 23 NEMA 24 NEMA 34

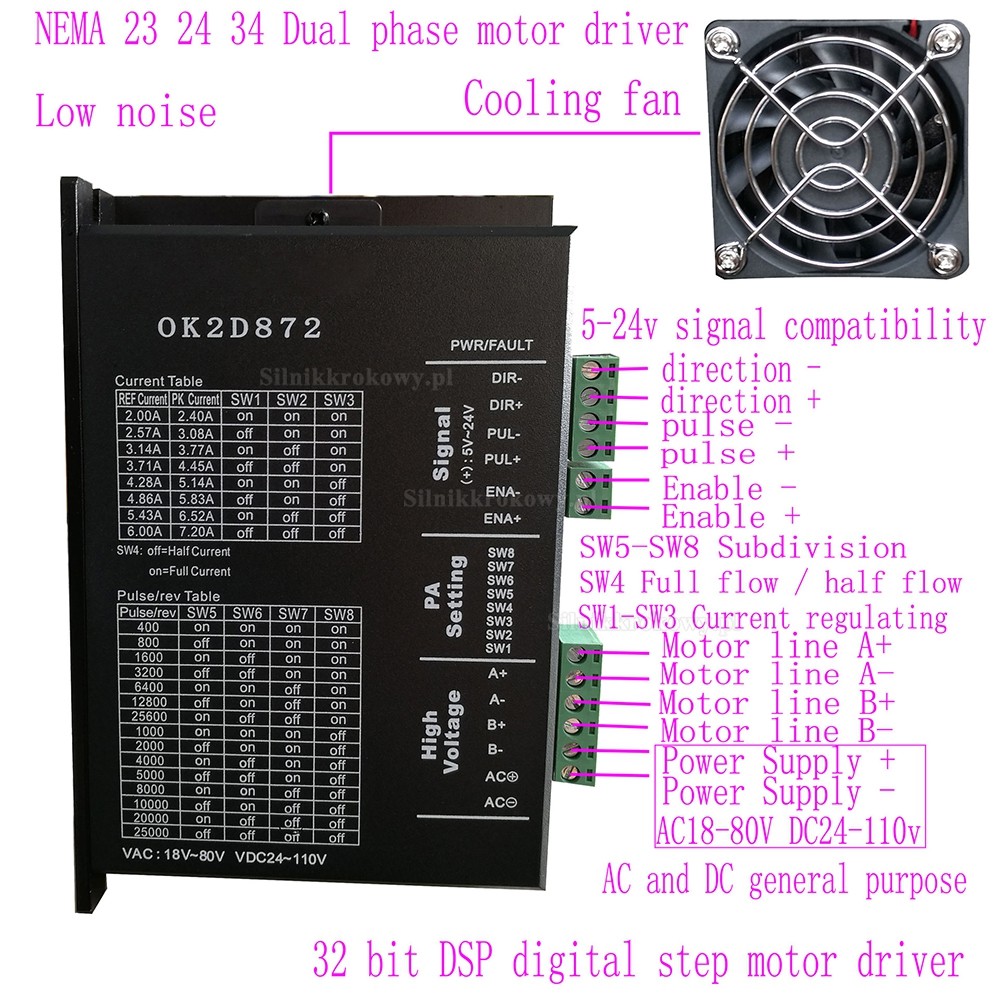

OK2D872 to cyfrowy, dwufazowy sterownik silnika krokowego sterowany za pomocą 32-bitowego procesora ARM. Urządzenie posiada przełączniki do ustawiania podziału kroku, prądu oraz funkcji pomocniczych, które użytkownik może konfigurować zgodnie z wymaganiami aplikacji. Wbudowane algorytmy sterowania ruchem umożliwiają precyzyjną i stabilną pracę silnika w różnych zakresach prędkości. Algorytmy mikrokroku zapewniają płynne działanie przy niskich prędkościach, a funkcja automatycznego dostrajania parametrów dostosowuje sterownik do różnych typów silników w celu uzyskania optymalnych parametrów pracy.

Cechy:

Zbudowany z wysokim podziałem, niskimi wibracjami, niskim wydzielaniem ciepła i stabilną pracą przy niskich prędkościach;

Sterowanie wektorem prądu, wysoka wydajność prądowa;

Wbudowany układ sterowania przyspieszeniem i hamowaniem w celu poprawy płynności startu i zatrzymania;

Możliwość wyboru trybu sterowania pojedynczym i podwójnym impulsem;

Pamięć położenia roboczego silnika;

Izolacja różnicowa sygnału wejściowego za pomocą optoizolatora, kompatybilna z napięciem 5 V~24 V;

Zabezpieczenie nadprądowe i przeciwprzepięciowe;

Automatyczne wykrywanie, elastyczny wybór metody zliczania krawędzi impulsu;

Zielona dioda sygnalizuje pracę, a czerwona – zabezpieczenie lub tryb offline;

Ustawienia pokrętła prądowego SW1-3 przedstawiono w poniższej tabeli.

Specyfikacja elektryczna:

Szczytowy prąd wyjściowy: 1.4~5.6A

Napięcie wejściowe: 24-110VDC, 18-80VAC

Częstotliwość sygnału wejściowego impulsowego: 0~200kHz

Zabezpieczenie:

a. Wartość szczytowa prądu zadziałania: 6 A ±10%

b. Wartość napięcia zadziałania: 50 V AC

Domyślna prędkość komunikacji: 57,6 kb/s

Wymiary: 19,5 x 60 x 96 mm

Wymiary całkowite:19.5x60x96mm

Waga: Około.280g;

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

Chłodzenie: Chłodzenie naturalne lub wymuszone

Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych

Wilgotność: 40%RH－90%RH

Temperatura pracy: 0℃ － 70℃

Wibracje: 10-55Hz / 0.15mm

Temperatura przechowywania: -20℃ － 80℃;

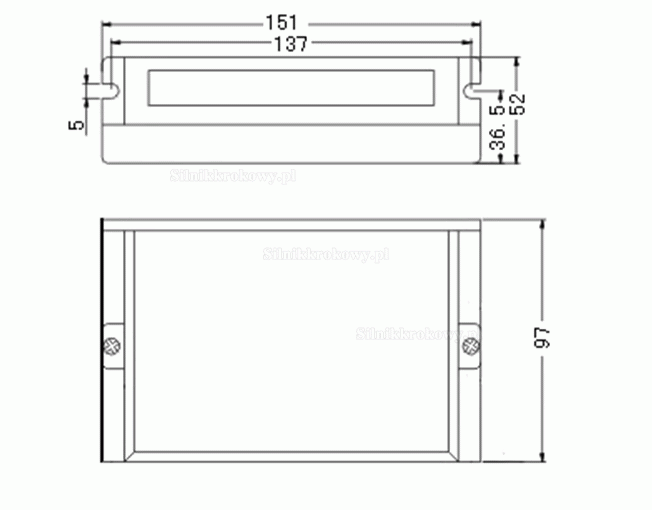

Install Picture:(unit: mm [1inch=25.4mm])
