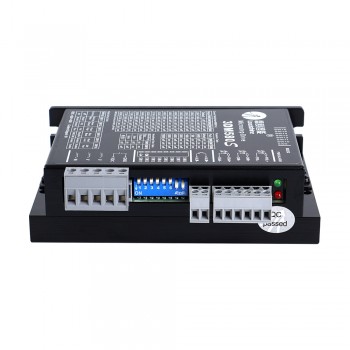

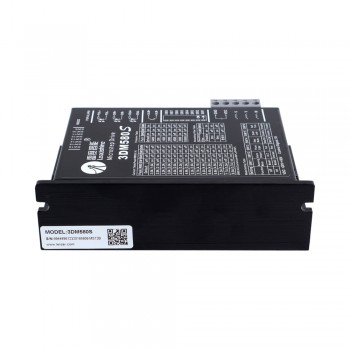

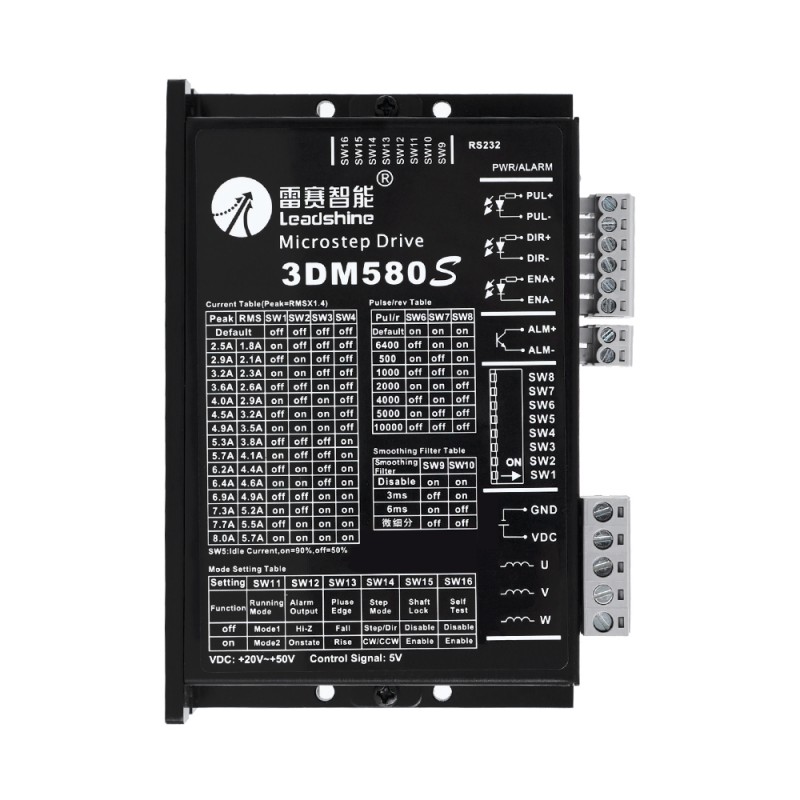

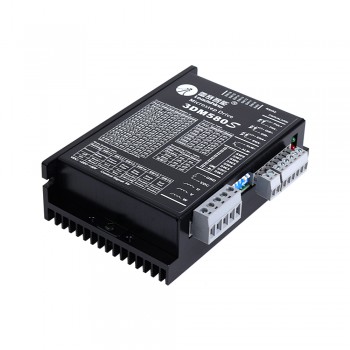

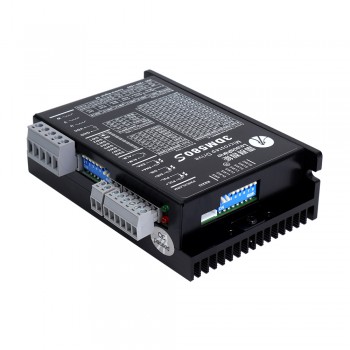

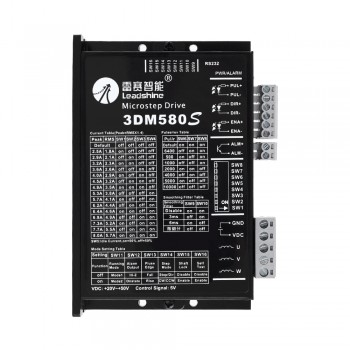

Sterownik silnika krokowego Leadshine 3DM580S 0,5-8,0A 20-74VDC dla silnika krokowego 3-fazowego

Sterownik silnika krokowego Leadshine 3DM580S 0,5-8,0A 20-74VDC dla silnika krokowego 3-fazowego

Sterownik silnika krokowego Leadshine 3DM580S (0,5-8,0A, 20-74VDC) dla silników krokowych 3-fazowych jest odpowiedni do szerokiego zakresu silników krokowych, od rozmiaru ramy NEMA 17 do 34. Może być stosowany w różnych rodzajach maszyn, takich jak plotery laserowe, markery laserowe, precyzyjne stoły X-Y, maszyny do etykietowania i inne.

Najważniejsze cechy:

Sterowanie krokowe i kierunkowe (PUL/DIR) lub CW/CCW (podwójny impuls)

Sugerowane napięcie zasilania 20-50 VDC, do 74 VDC

Maksymalna częstotliwość impulsów wejściowych 500 kHz przy współczynniku wypełnienia 50%

8 rozdzielczości mikrokroków: 200–10 000 za pomocą przełączników DIP lub 200-51 200 za pomocą oprogramowania (zwiększanie o 100)

16 ustawień prądu wyjściowego: 2,1-8,0 A za pomocą przełączników DIP lub 0,5-8,0 A za pomocą oprogramowania (zwiększanie o 0,1)

Konfigurowalne wygładzanie poleceń sterujących w celu redukcji wibracji silnika

Redukcja prądu biegu jałowego do 50% lub 90%, wybór za pomocą przełącznika SW5

Wygodny autotest ułatwiający diagnostykę

Dwa tryby pracy: płynny przy niskiej prędkości i szybki z dużym momentem obrotowym

Antyrezonans zapewniający optymalny moment obrotowy, wyjątkowo płynny ruch, niskie nagrzewanie się silnika i szum

Łagodny start bez „skoku” po włączeniu zasilania

Wyjście awaryjne

Zabezpieczenia przeciwprzepięciowe i przeciwprzepięciowe

Certyfikat CE i zgodność z dyrektywą RoHS

Specyfikacja elektryczna:

Prąd wyjściowy: 0,5~8,0A (5,7 RMS)

Napięcie wejściowe: +20~74VDC (typowo 24 - 48 V DC)

Prąd sygnału logicznego: 7~16mA (typowo 10 mA)

Częstotliwość sygnału wejściowego impulsowego: 0~500kHz

Minimalna szerokość impulsu: 1μS

Rezystancja izolacji: 500MΩ

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

Chłodzenie: Chłodzenie naturalne lub wymuszone

Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych

Temperatura otoczenia: 0℃ － 65℃

Wilgotność: 40%RH－90%RH

Temperatura pracy: 0℃ － 50℃

Wibracje: 10-55Hz / 0,15mm

Temperatura przechowywania: -20℃ － 65℃

Waga: Około.250g
