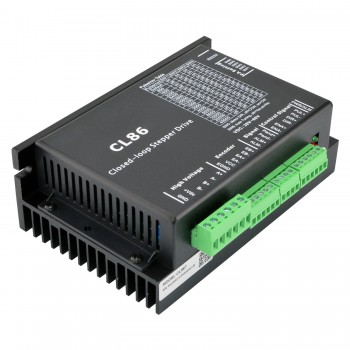

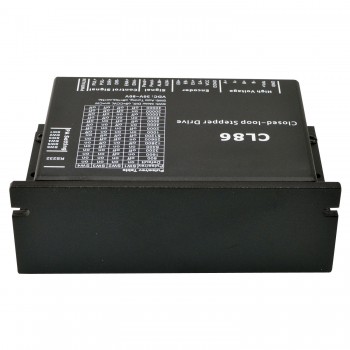

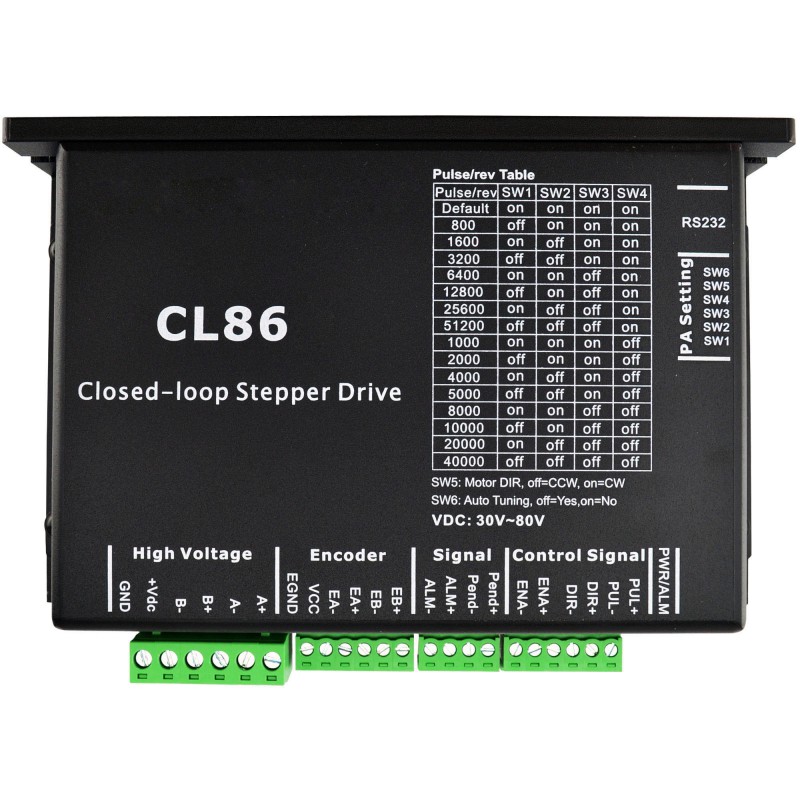

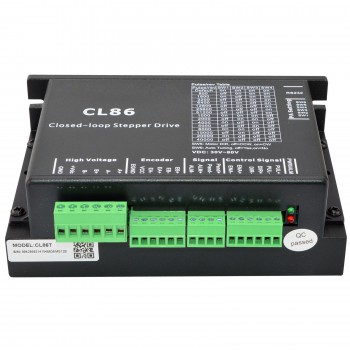

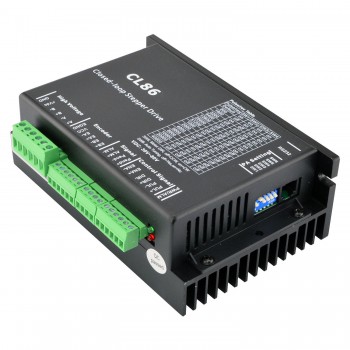

Sterownik silnika krokowego z zamkniętą pętlą CL86 0-8,2 A 24-80 V DC do silnika krokowego Nema 34

Sterownik silnika krokowego z zamkniętą pętlą CL86 0-8,2 A 24-80 V DC do silnika krokowego Nema 34

Sterownik silnika krokowego z zamkniętą pętlą CL86 stanowi alternatywę dla aplikacji wymagających wysokiej wydajności i niezawodności, gdzie wcześniej stosowano wyłącznie napędy serwo, przy zachowaniu korzystnej relacji kosztów do funkcji. System obejmuje 2-fazowy silnik krokowy połączony z w pełni cyfrowym sterownikiem o wysokiej wydajności oraz wewnętrznym enkoderem, który umożliwia zamknięcie pętli położenia, prędkości i prądu w czasie rzeczywistym, podobnie jak w systemach serwo. Łączy technologie serwonapędów i silników krokowych, oferując unikalne możliwości i ulepszenia w obu tych technologiach, przy znacznie niższych kosztach niż tradycyjny system serwo.

Najważniejsze cechy:

• Pętla zamknięta, eliminuje utratę synchronizacji
• Szerszy zakres działania – wyższy moment obrotowy i wyższa prędkość
• Mniejsze nagrzewanie się silnika i większa wydajność
• Nie wymaga dużego marginesu momentu obrotowego
• Brak strojenia i zawsze stabilna praca
• Szybka reakcja, brak opóźnień i praktycznie zerowy czas stabilizacji
• Wysoki moment obrotowy przy rozruchu i niskich prędkościach, wysoka sztywność w stanie spoczynku
• Oferuje wydajność porównywalną z serwosilnikiem przy znacznie niższych kosztach

Specyfikacja elektryczna:

• Szczytowy prąd wyjściowy: 0~8.2A
• Napięcie wejściowe: +24~80VDC (typowo 48 V DC)
• Prąd sygnału logicznego: 7~16mA (typowo 10 mA)
• Częstotliwość sygnału wejściowego impulsowego: 0~200kHz
• Rezystancja izolacji: 500MΩ

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

• Chłodzenie: Chłodzenie naturalne lub wymuszone
• Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych
• Temperatura otoczenia: 0℃ － 50℃
• Wilgotność: 40%RH－90%RH
• Temperatura pracy: maks. 70℃
• Wibracje: Maks. 5,9 m/s²
• Temperatura przechowywania: -20℃ － 65℃
• Waga: Około 580 g
