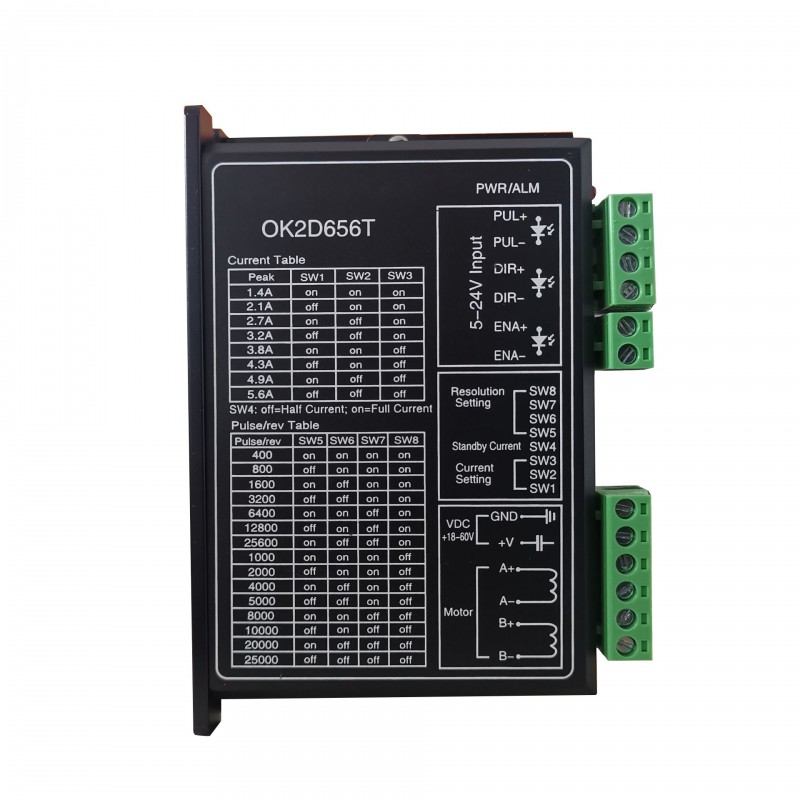

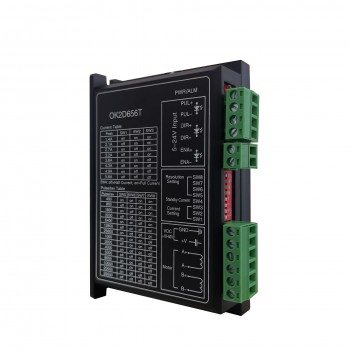

Sterownik silnika krokowego OK2D656T 1,4-5,6A 18-60VDC dla silnika krokowego NEMA23 NEMA24 NEMA34

Sterownik silnika krokowego OK2D656T 1,4-5,6A 18-60VDC dla silnika krokowego NEMA23 NEMA24 NEMA34

OK2D656T to cyfrowy sterownik dwufazowy silnika krokowego, oparty na 32-bitowym procesorze ARM. Sterownik posiada przełączniki DIP umożliwiające ustawienie podziału kroku, prądu oraz funkcji pomocniczych zgodnie z wymaganiami użytkownika. Wbudowane algorytmy sterowania ruchem zapewniają stabilną pracę silnika krokowego w różnych zakresach prędkości. Zastosowany algorytm mikrokroku umożliwia płynną pracę przy niskich prędkościach, a funkcja automatycznego dostrajania parametrów dopasowuje ustawienia do różnych typów silników w celu optymalizacji ich działania.

Cechy:

Zbudowany z wysokim podziałem, niskimi wibracjami, niskim wydzielaniem ciepła i stabilną pracą przy niskich prędkościach;

Sterowanie wektorem prądu, wysoka wydajność prądowa;

Wbudowany układ sterowania przyspieszeniem i hamowaniem w celu poprawy płynności startu i zatrzymania;

Możliwość wyboru trybu sterowania pojedynczym i podwójnym impulsem;

Pamięć położenia roboczego silnika;

Izolacja różnicowa sygnału wejściowego za pomocą optoizolatora, kompatybilna z V~24 V;

Zabezpieczenie nadprądowe i przeciwprzepięciowe;

Automatyczne wykrywanie, elastyczny wybór metody zliczania zboczy impulsu;

Zielona dioda sygnalizuje pracę, a czerwona – zabezpieczenie lub tryb offline;

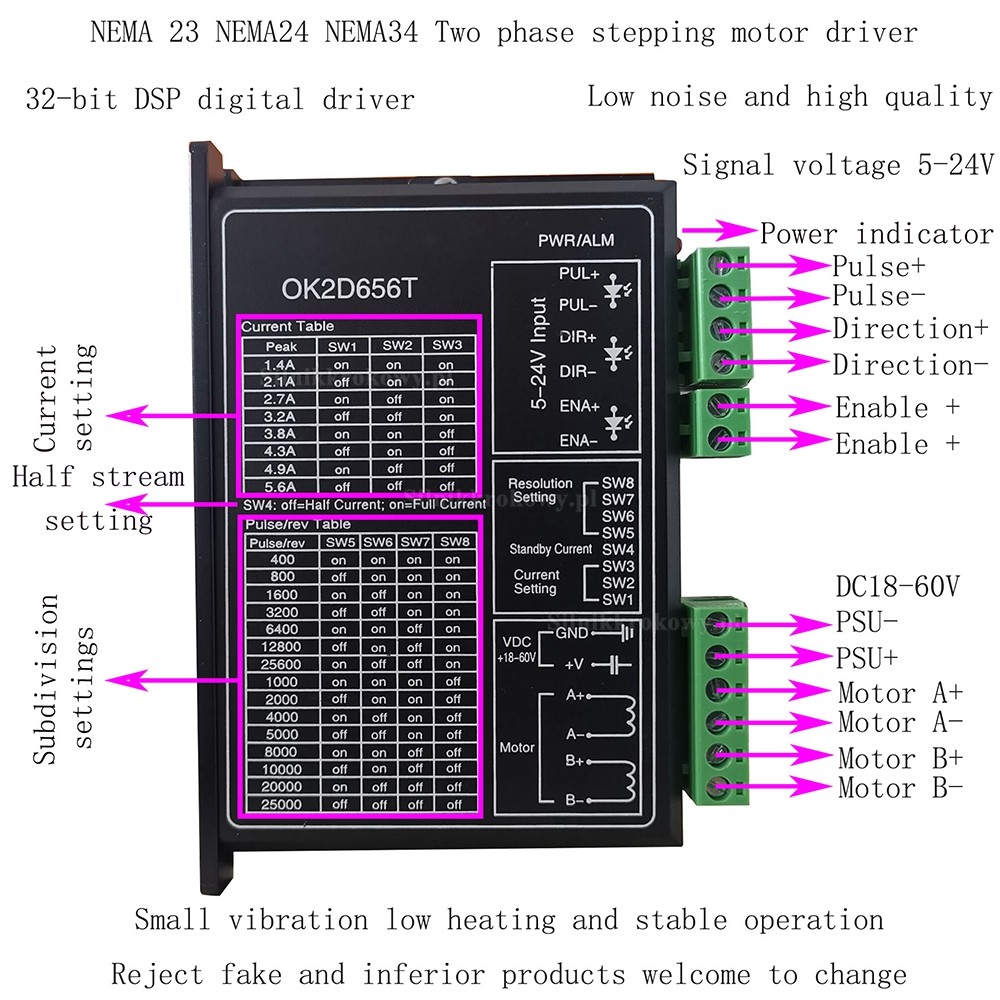

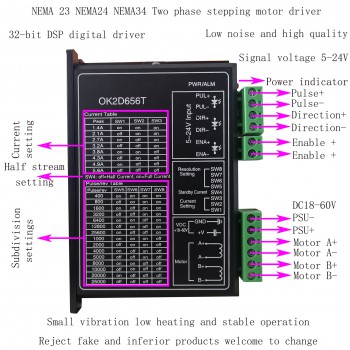

Ustawienia pokrętła prądowego SW1-3 przedstawiono w poniższej tabeli.

Specyfikacja elektryczna:

Szczytowy prąd wyjściowy: 1,4~5,6A

Napięcie wejściowe: +18~60VDC

Częstotliwość sygnału wejściowego impulsowego: 0~200kHz

Zabezpieczenie:

a. Wartość szczytowa prądu zadziałania: 6 A ±10%

b. Wartość napięcia zadziałania: 50 V AC

Domyślna prędkość komunikacji: 57,6 kb/s

Wymiary całkowite:19,5x60x96mm

Waga: Około.150g

Środowisko pracy i inne parametry(Tj = 25℃/77℉):

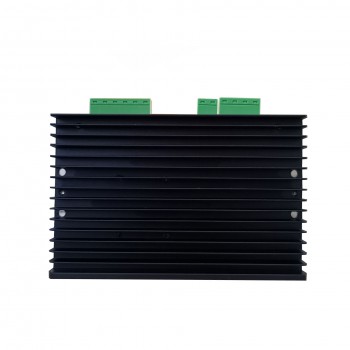

Chłodzenie: Chłodzenie naturalne lub wymuszone

Środowisko: Unikać kurzu, mgły olejowej i gazów korozyjnych

Wilgotność: 40%RH－90%RH

Temperatura pracy: 0℃ － 70℃

Wibracje: 10-55Hz / 0,15mm

Temperatura przechowywania: -20℃ － 80℃;
