Opis przedmiotu od sprzedawcy
ZCT130-10 14-50-70 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 10:1, do serwosilnika AC 400 W (ramka 60), wał wejściowy 14 mm
ZCT130-18 14-50-70 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 18:1, do serwosilnika AC 400 W (ramka 60), wał wejściowy 14 mm
PRZED ZŁOŻENIEM ZAMÓWIENIA PROSZĘ PRZECZYTAĆ PONIŻSZĄ INFORMACJĘ:
1. Przełożenie
Przełożenie zamówionego przez Ciebie reduktora planetarnego wynosi: 10:1 i 18:1
2. Rozmiar wejściowy
Przekładnię planetarną wyślemy w standardowych wymiarach, jak poniżej:
| Model | Wymiary ramy | Przełożenie | Średnica wału silnika | kołnierz montażowy | diagonal Screw hole distance |

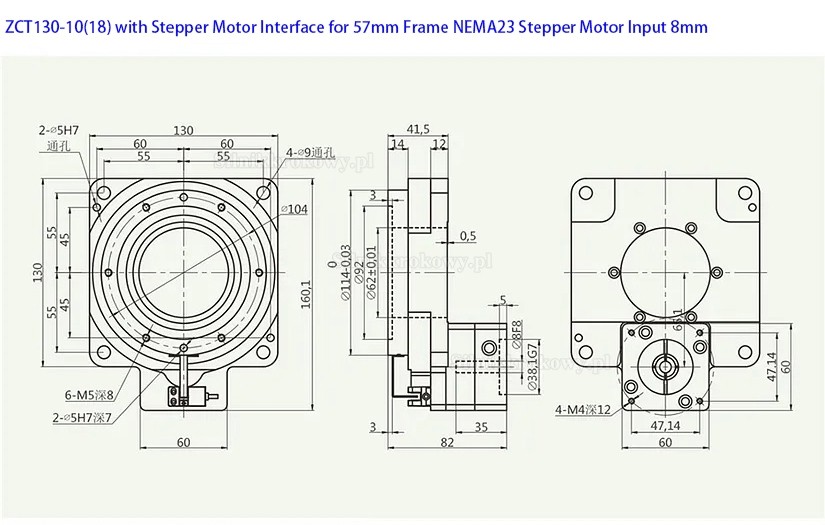

| ZCT130-10 dla silnika krokowego Nema 23 | 60mm | 10:1 | 8mm | 50mm | 70mm |
| ZCT130-18 dla silnika krokowego Nema 23 | 60mm | 18:1 | 8mm | 50mm | 70mm |

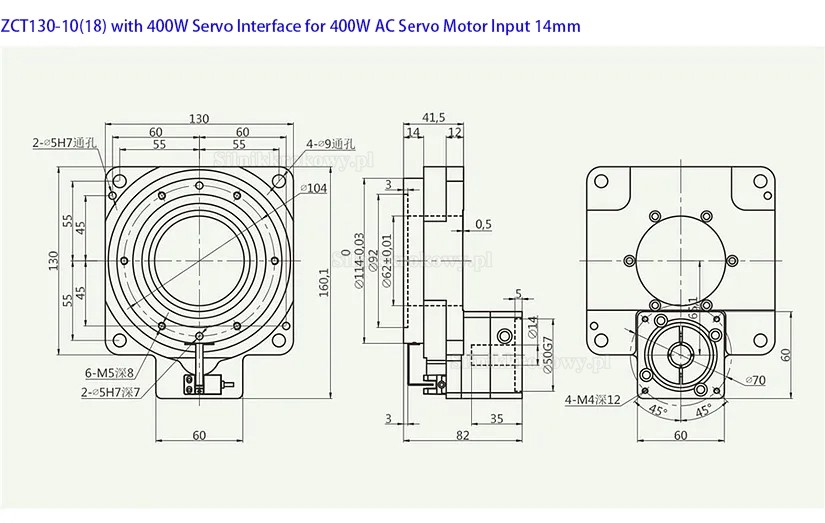

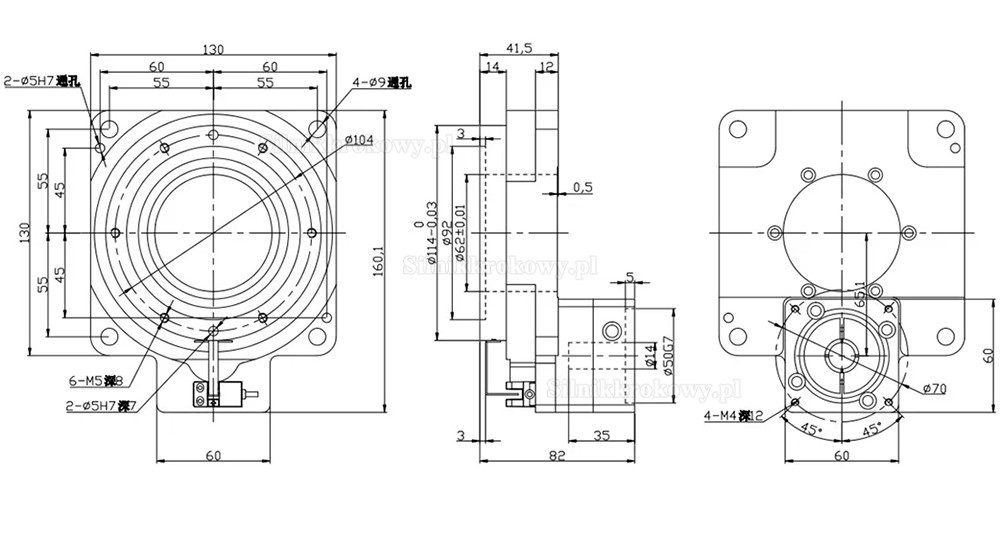

| ZCT130-10 do silnika serwo o konstrukcji 60 | 60mm | 10:1 | 14mm | 50mm | 70mm |
| ZCT130-18 do silnika serwo o konstrukcji 60 | 60mm | 18:1 | 14mm | 50mm | 70mm |
W przypadku pytań dotyczących wymiarów reduktora planetarnego, prosimy o przesłanie rysunku wymiarowego silnika. Oferujemy usługę dostosowania silnika do indywidualnych potrzeb i pomożemy w doborze odpowiedniego reduktora planetarnego.
3. Parametry
Jeśli masz pytania dotyczące dostosowania precyzji, wymiarów wejściowych i wyjściowych oraz przełożenia, prosimy o kontakt mailowy

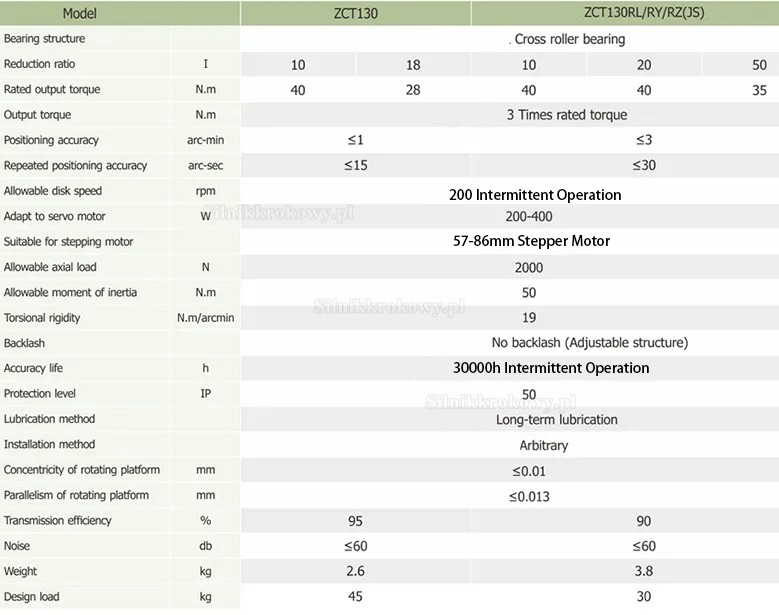

Oto parametry reduktora planetarnego:
.jpg)
.jpg)
.jpg)
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 60 x 60 |
| Średnica wału wejściowego (mm) | 8 / 14 |
| Długość wałka wejściowego (mm) | 35 |
| Pasuje do silnika | Nema 23 / serwo 60x60 |
| Typ przekładni | Pusta obrotowa platforma |
| Przełożenie | 10:1 / 18:1 |
| Luz zwrotny bez obciążenia | Brak luzu |
| Maksymalna długość wału wejściowego | 35 |
