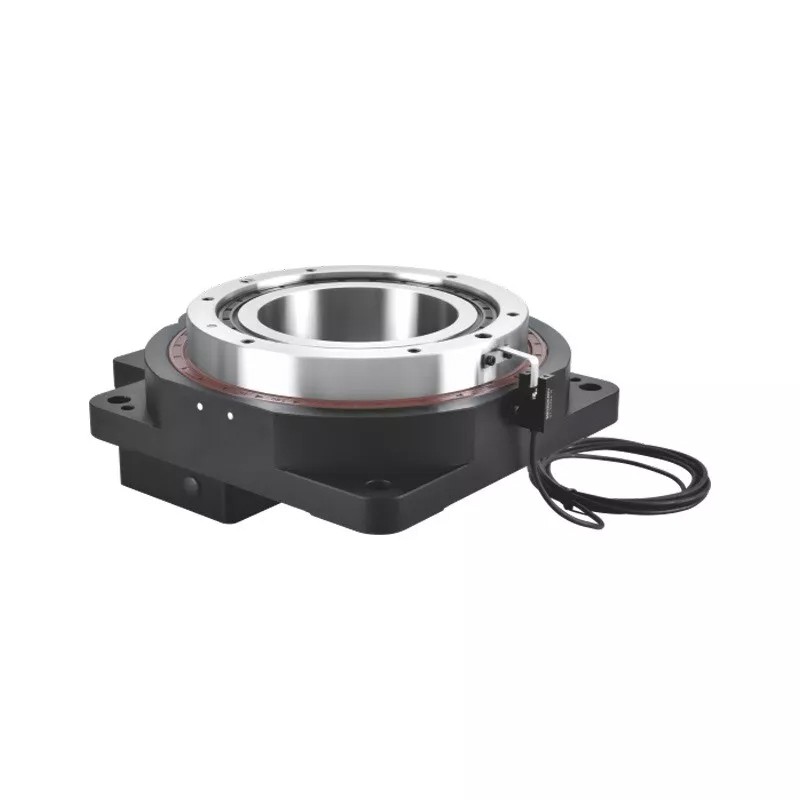

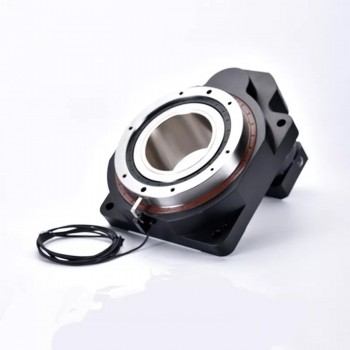

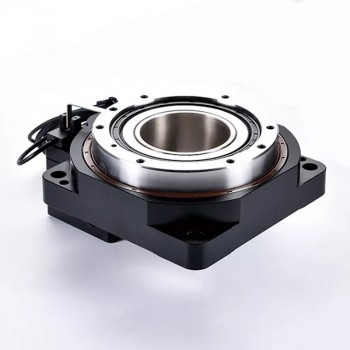

ZCT200-10/ZCT200-18 Pusta obrotowa platforma 10:1 18:1, wał wejściowy 19mm do silnik serwo AC 80mm 750W/silnik krokowy
ZCT200-10/ZCT200-18 Pusta obrotowa platforma 10:1 18:1, wał wejściowy 19mm do silnik serwo AC 80mm 750W/silnik krokowy
Models:
ZCT200-10 19-70-90 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 10:1, do serwosilnika AC 750 W (ramka 80), wał wejściowy 19 mm
ZCT200-18 19-70-90 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 18:1, do serwosilnika AC 750 W (ramka 80), wał wejściowy 19 mm
PRZED ZŁOŻENIEM ZAMÓWIENIA PROSZĘ PRZECZYTAĆ PONIŻSZĄ INFORMACJĘ:
1st:Przełożenie
Przełożenie zamówionego przez Ciebie reduktora planetarnego wynosi: 10:1 lub 18:1
2. Rozmiar wejściowy
Przekładnię planetarną wyślemy w standardowych wymiarach, jak poniżej:
| Model | Wymiary ramy | Przełożenie | Średnica wału silnika | kołnierz montażowy | diagonal Screw hole distance |
| ZCT200-10 dla silnika krokowego Nema 34 | 90mm | 10:1 | 14mm | 70mm | 90mm |
| ZCT200-18 dla silnika krokowego Nema 34 | 90mm | 18:1 | 14mm | 70mm | 90mm |
| ZCT200-10 do serwosilnika o ramie 90 | 90mm | 10:1 | 19mm | 70mm | 90mm |
| ZCT200-18 do silnika serwo do ramy 90 | 90mm | 18:1 | 19mm | 70mm | 90mm |
W przypadku pytań dotyczących wymiarów reduktora planetarnego, prosimy o przesłanie rysunku wymiarowego silnika. Oferujemy usługę dostosowania silnika do indywidualnych potrzeb i pomożemy w doborze odpowiedniego reduktora planetarnego.
3. Parametry
Jeśli masz pytania dotyczące dostosowania precyzji, wymiarów wejściowych i wyjściowych oraz przełożenia, prosimy o kontakt mailowy
Oto parametry reduktora planetarnego:
.jpg)
.jpg)
.jpg)
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 90 x 90 |
| Średnica wału wejściowego (mm) | 19 / 14 |
| Długość wałka wejściowego (mm) | 46 |
| Pasuje do silnika | Nema 34 / Serwo 90x90 |
| Typ przekładni | Pusta obrotowa platforma |
| Przełożenie | 10:1 / 18:1 |
| Luz zwrotny bez obciążenia | Brak luzu |
| Typ produktu | 46 |
