ZCT62-5/ZCT62-10 Pusta obrotowa platforma 5:1 10:1, wał wejściowy 5mm/8mm do silnik serwo AC 50 W/100 W / silnik krokowy Nema 42
ZCT62-5/ZCT62-10 Pusta obrotowa platforma 5:1 10:1, wał wejściowy 5mm/8mm do silnik serwo AC 50 W/100 W / silnik krokowy Nema 42
Opis przedmiotu od sprzedawcy
ZCT130-10 14-73 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 10:1, do silnika krokowego NEMA34 (ramka 86), wał wejściowy 14 mm
ZCT130-18 14-73 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 18:1, do silnika krokowego NEMA34 (ramka 86), wał wejściowy 14 mm
PRZED ZŁOŻENIEM ZAMÓWIENIA PROSZĘ PRZECZYTAĆ PONIŻSZĄ INFORMACJĘ:
1. Przełożenie
Przełożenie zamówionego przez Ciebie reduktora planetarnego wynosi: 10:1 i 18:1
2. Rozmiar wejściowy
Przekładnię planetarną wyślemy w standardowych wymiarach, jak poniżej:
| Model | Wymiary ramy | Przełożenie | Średnica wału silnika | kołnierz montażowy | diagonal Screw hole distance |

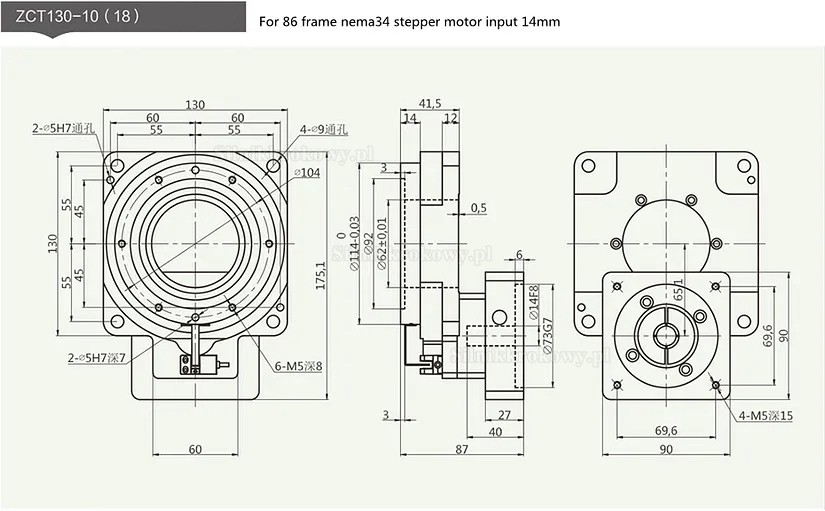

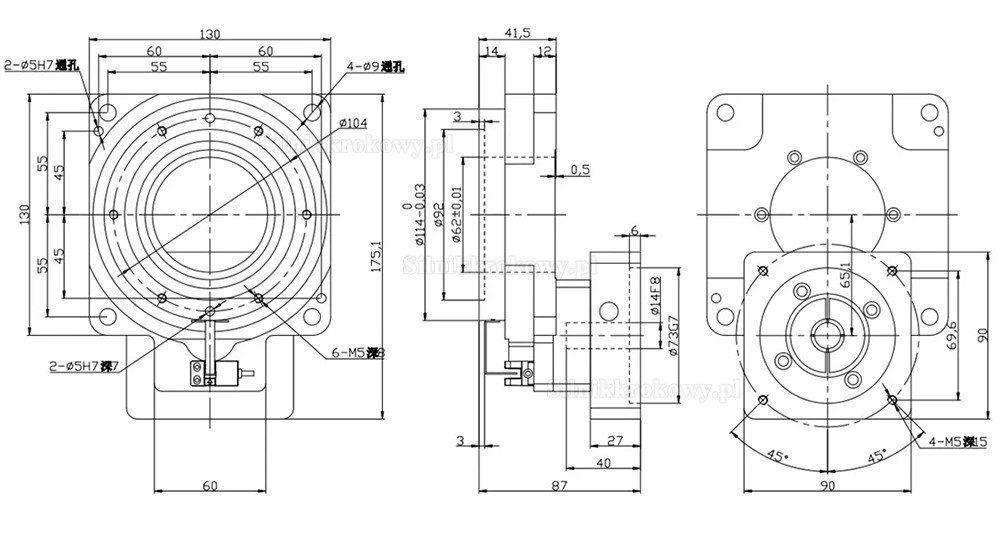

| ZCT130-10 dla silnika krokowego Nema 34 | 86mm | 10:1 | 14mm | 73mm | 98.4mm |
| ZCT130-18 dla silnika krokowego Nema 34 | 86mm | 18:1 | 14mm | 73mm | 98.4mm |

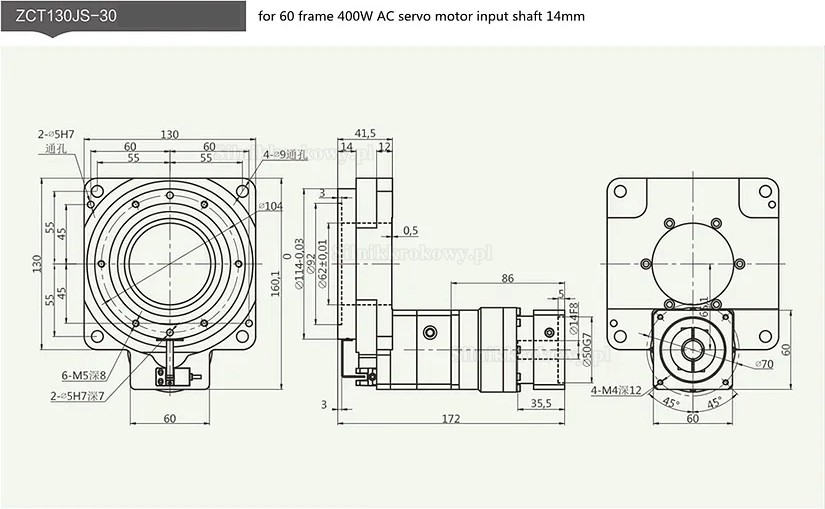

| ZCT130JS-30 do serwosilnika ramy 90 | 60mm | 30:1 | 14mm | 73mm | 98.4mm |
W przypadku pytań dotyczących wymiarów reduktora planetarnego, prosimy o przesłanie rysunku wymiarowego silnika. Oferujemy usługę dostosowania silnika do indywidualnych potrzeb i pomożemy w doborze odpowiedniego reduktora planetarnego.
3. Parametry
Jeśli masz pytania dotyczące dostosowania precyzji, wymiarów wejściowych i wyjściowych oraz przełożenia, prosimy o kontakt mailowy

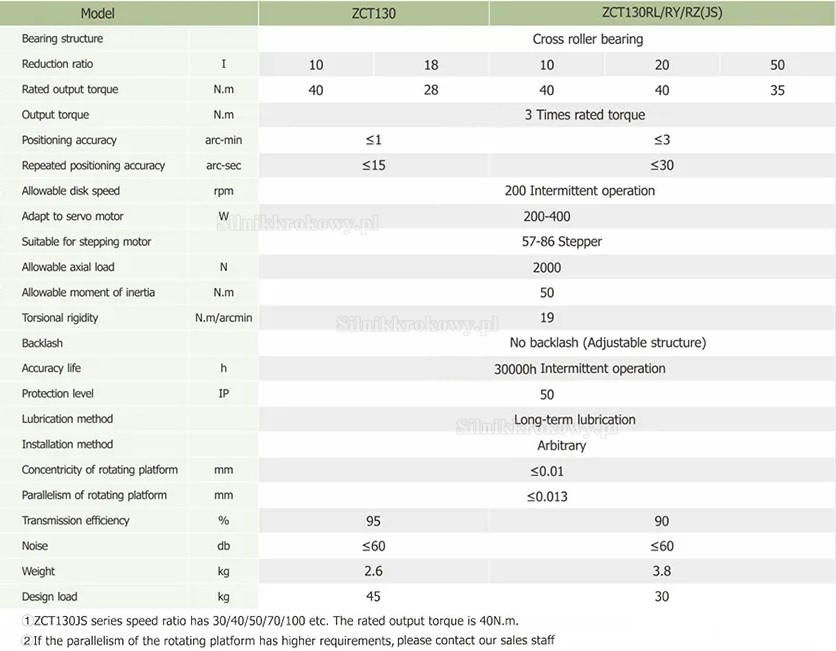

Oto parametry reduktora planetarnego:
.jpg)
.jpg)
.jpg)
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 87 x 87 |
| Średnica wału wejściowego (mm) | 14 |
| Długość wałka wejściowego (mm) | 40 / 35,5 |
| Pasuje do silnika | Nema 37 / serwo 60x60 |
| Typ przekładni | Pusta obrotowa platforma |
| Przełożenie | 10:1 / 18:1 / 30:1 |
| Luz zwrotny bez obciążenia | Brak luzu |
| Maksymalna długość wału wejściowego | 40 / 35,5 |
