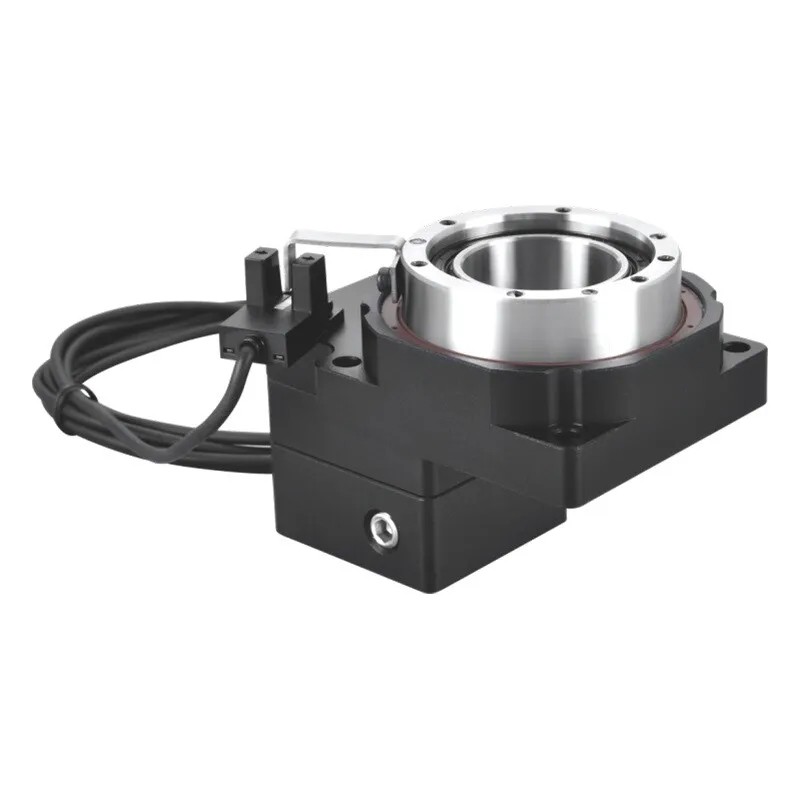

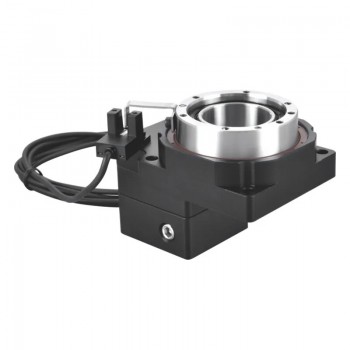

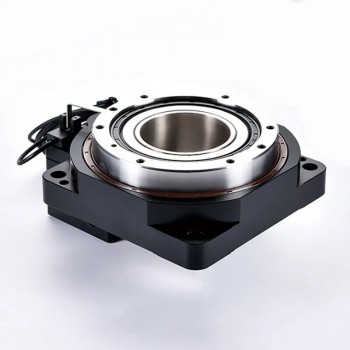

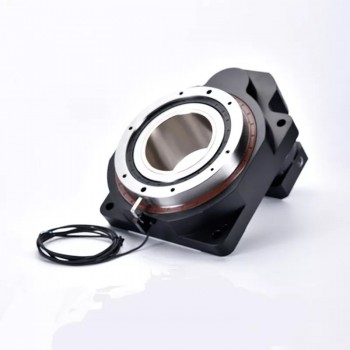

ZCT62-5/ZCT62-10 Pusta obrotowa platforma, wał wejściowy 5mm/8mm, stosunek 5:1 / 10:1, do serwosilnika AC silnika krokowego 100w 42 Nema
ZCT62-5/ZCT62-10 Pusta obrotowa platforma, wał wejściowy 5mm/8mm, stosunek 5:1 / 10:1, do serwosilnika AC silnika krokowego 100w 42 Nema
Opis przedmiotu od sprzedawcy
ZCT62-5 8-30-46 Pusta platforma obrotowa – stół obrotowy z przekładnią redukcyjną, przełożenie 5:1, do serwosilnika AC 100 W w ramie 40, wał wejściowy 8 mm
ZCT62-10 8-30-46 Pusta platforma obrotowa – stół obrotowy z przekładnią redukcyjną, przełożenie 10:1, do serwosilnika AC 100 W w ramie 40, wał wejściowy 8 mm
PRZED ZŁOŻENIEM ZAMÓWIENIA PROSZĘ PRZECZYTAĆ PONIŻSZĄ INFORMACJĘ:
1. Przełożenie
Przełożenie zamówionego przez Ciebie reduktora planetarnego wynosi: 5:1 lub 10:1
2. Rozmiar wejściowy
Przekładnię planetarną wyślemy w standardowych wymiarach, jak poniżej:
| Model | Wymiary ramy | Przełożenie | Średnica wału silnika | kołnierz montażowy | Odległość między otworami na śruby |
| ZCT62-5 do serwomotoru Nema 23 | 42mm | 5:1 / 10:1 | 5mm | 30mm | 46mm |
| ZCT62-5 dla silnika krokowego Nema 23 | 42mm | 5:1 /10:1 | 8mm | 30mm | 46mm |
W przypadku pytań dotyczących wymiarów reduktora planetarnego, prosimy o przesłanie rysunku wymiarowego silnika. Oferujemy usługę dostosowania silnika do indywidualnych potrzeb i pomożemy w doborze odpowiedniego reduktora planetarnego.
3. Parametry
Jeśli masz pytania dotyczące dostosowania precyzji, wymiarów wejściowych i wyjściowych oraz przełożenia, prosimy o kontakt mailowy

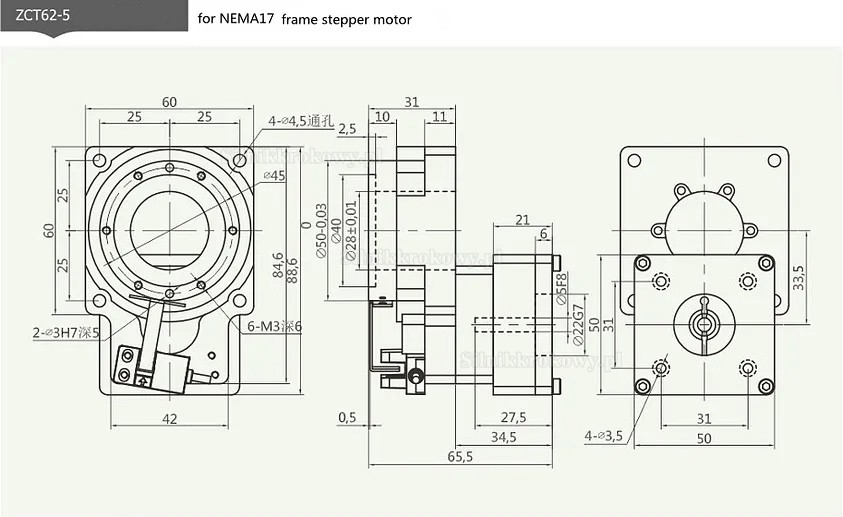

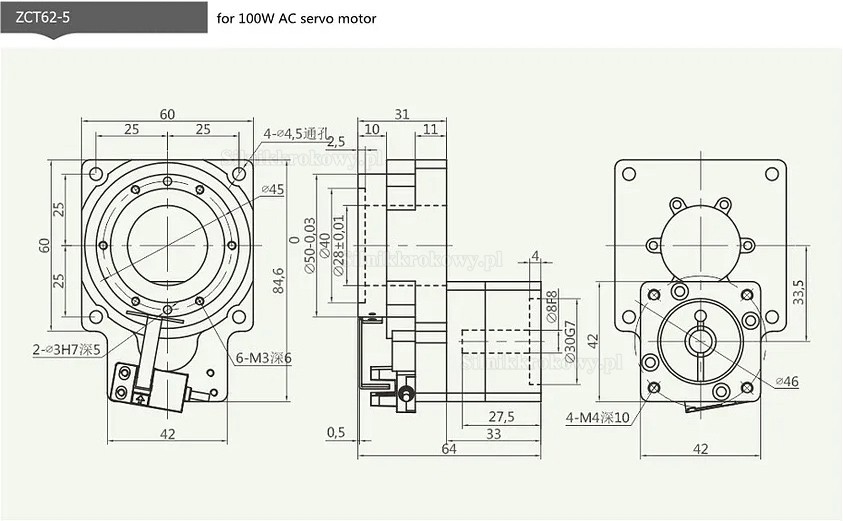

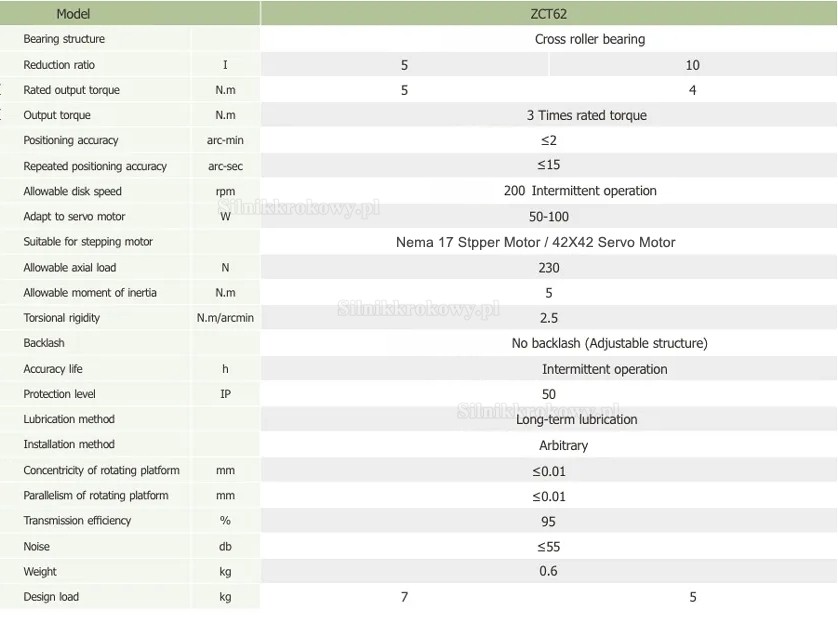

Oto parametry reduktora planetarnego:
.jpg)
.jpg)
.jpg)
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 42 x 42 |
| Średnica wału wejściowego (mm) | 5 / 8 |
| Długość wałka wejściowego (mm) | 27,5 |
| Pasuje do silnika | Nema 17 / Serwo 42x42 |
| Typ przekładni | Pusta obrotowa platforma |
| Przełożenie | 5:1 / 10:1 |
| Luz zwrotny bez obciążenia | Brak luzu |
| Maksymalna długość wału wejściowego | 27,5 |
