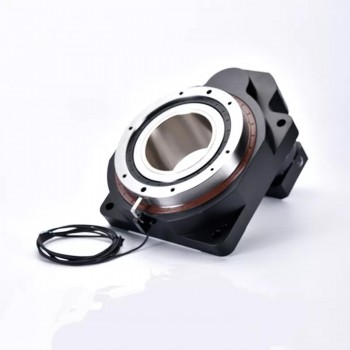

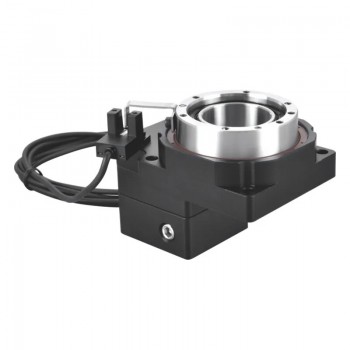

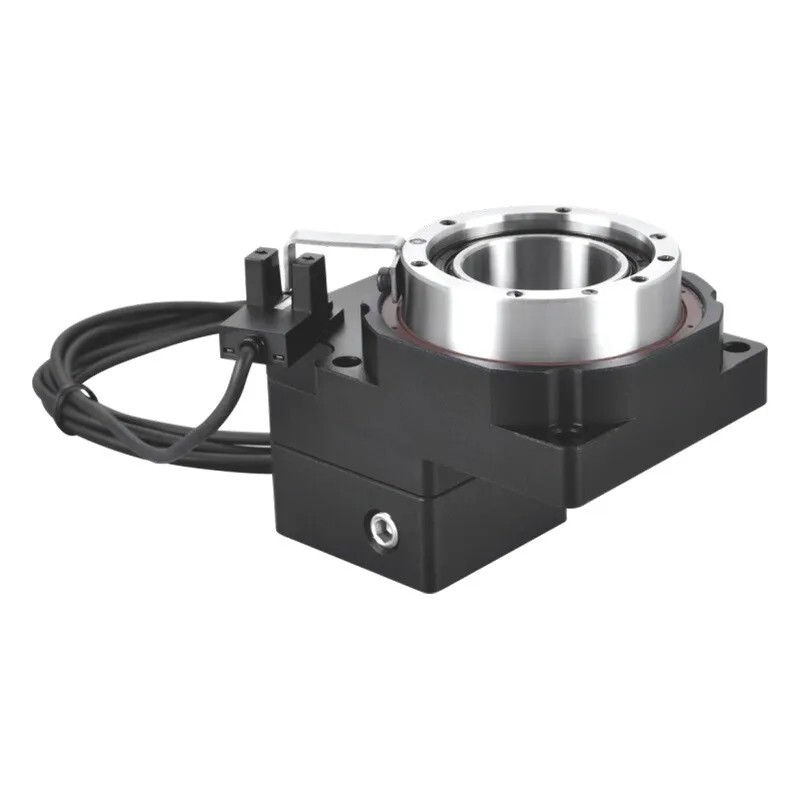

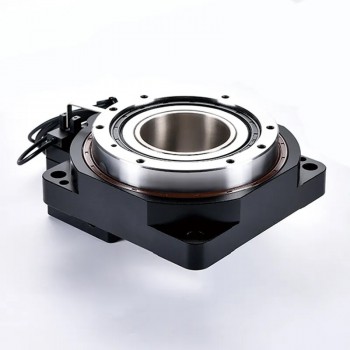

ZCT62-5/ZCT62-10 Pusta obrotowa platforma 5:1 10:1, wał wejściowy 5mm do silnik serwo AC 42 mm 100 W/silnik krokowy
ZCT62-5/ZCT62-10 Pusta obrotowa platforma 5:1 10:1, wał wejściowy 5mm do silnik serwo AC 42 mm 100 W/silnik krokowy
Dostępne modele:
ZCT62-5 5-22 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 5:1, do silnika krokowego NEMA17 (ramka 42), wał wejściowy 5 mm
ZCT62-10 5-22 Pusta obrotowa platforma (stół obrotowy) z przekładnią redukcyjną, przełożenie 10:1, do silnika krokowego NEMA17 (ramka 42), wał wejściowy 5 mm
PRZED ZŁOŻENIEM ZAMÓWIENIA PROSZĘ PRZECZYTAĆ PONIŻSZĄ INFORMACJĘ:
1. Przełożenie
Przełożenie zamówionego przez Ciebie reduktora planetarnego wynosi: 5:1 lub 10:1
2. Rozmiar wejściowy
Przekładnię planetarną wyślemy w standardowych wymiarach, jak poniżej:

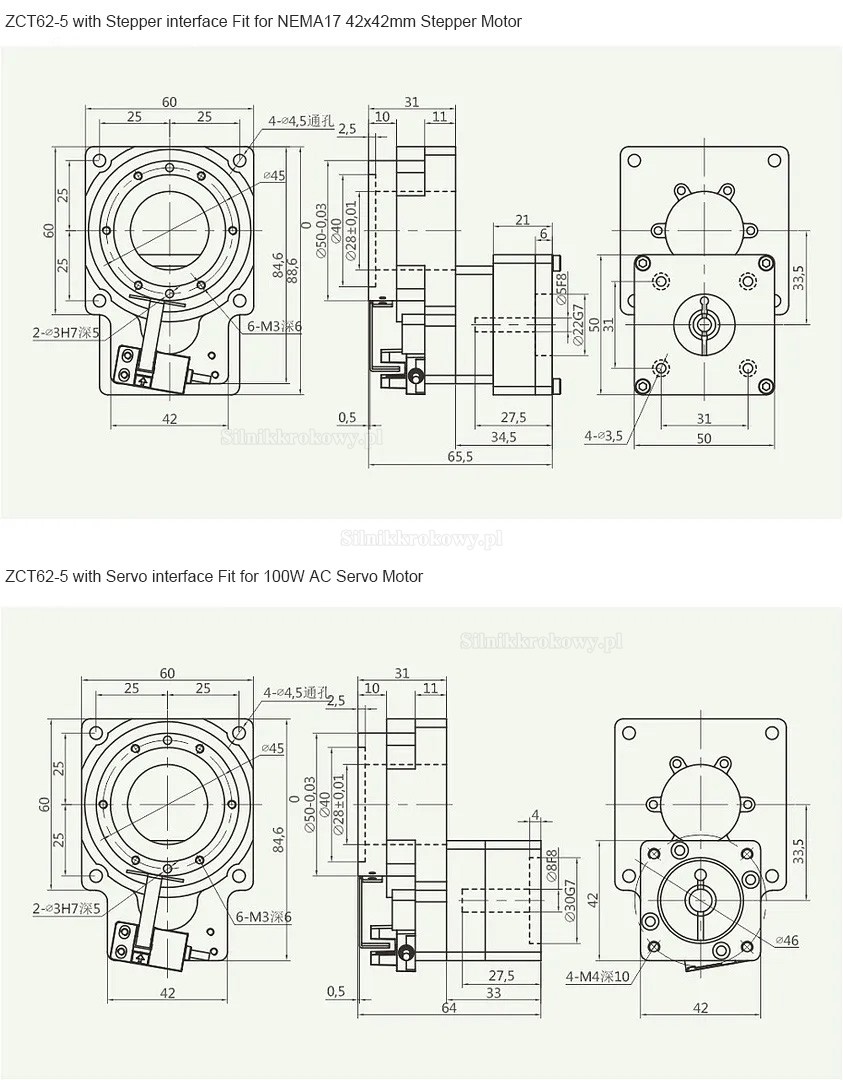

| Model | Wymiary ramy | Przełożenie | Średnica wału silnika | kołnierz montażowy | Odległość między otworami na śruby |
| ZCT62-5 dla silnika krokowego Nema 17 | 50mm | 5:1 | 5mm | 22mm | 31mm |
| ZCT62-5 do silnika serwo o ramie 42 | 42mm | 5:1 | 8mm | 22mm | 31mm |
W przypadku pytań dotyczących wymiarów reduktora planetarnego, prosimy o przesłanie rysunku wymiarowego silnika. Oferujemy usługę dostosowania silnika do indywidualnych potrzeb i pomożemy w doborze odpowiedniego reduktora planetarnego.
3. Parametry
Jeśli masz pytania dotyczące dostosowania precyzji, wymiarów wejściowych i wyjściowych oraz przełożenia, prosimy o kontakt mailowy

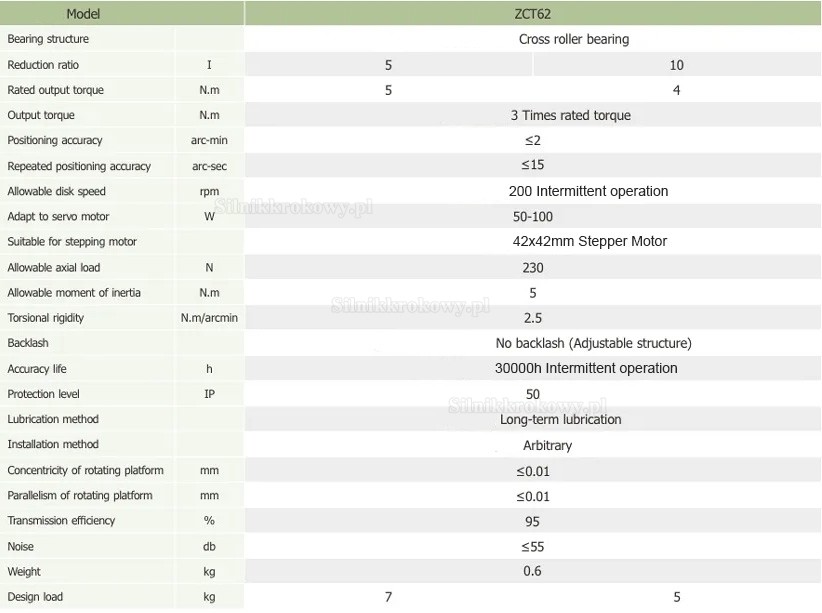

Oto parametry reduktora planetarnego:
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 50 x 50 / 42 x 42 |
| Średnica wału wejściowego (mm) | 5 / 8 |
| Długość wałka wejściowego (mm) | 27,5 |
| Pasuje do silnika | Nema 17 / Serwo 42x42 |
| Typ przekładni | Pusta obrotowa platforma |
| Przełożenie | 5:1 |
| Luz zwrotny bez obciążenia | Brak luzu |
| Maksymalna długość wału wejściowego | 27,5 |
