Zestaw silnika krokowego Nema 24 z zamkniętą pętlą 1-OK2D42BH-24HS40 4,25 Nm ze sterownikiem

Zestaw silnika krokowego Nema 24 z zamkniętą pętlą 1-OK2D42BH-24HS40 4,25 Nm ze sterownikiem

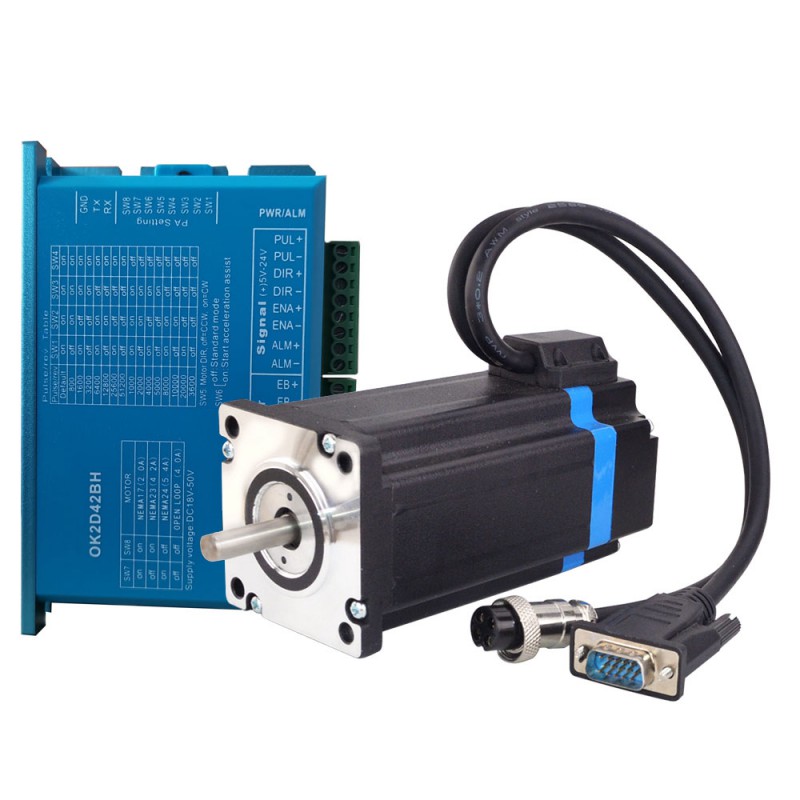

Zestaw CNC zawiera:

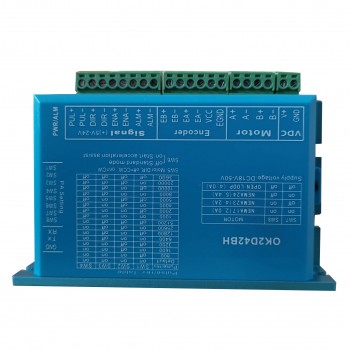

• 1 x Sterownik silnika krokowego z zamkniętą pętlą OK2D42BH 0~5,6A 18~70VDC do silników krokowych Nema 17, Nema 23, Nema 24

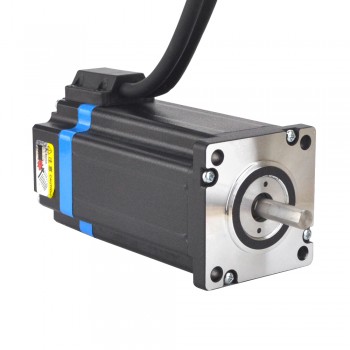

• 1 x Silnik krokowy Nema 24 z zamkniętą pętlą, 4,25 Nm/601,97 uncji, enkoder 1000 CPR

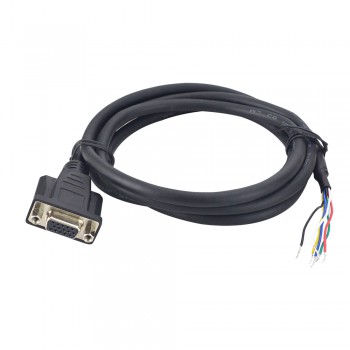

• 1 x Przewód przedłużający enkodera o długości 1,7 m do sterownika silnika krokowego z zamkniętą pętlą

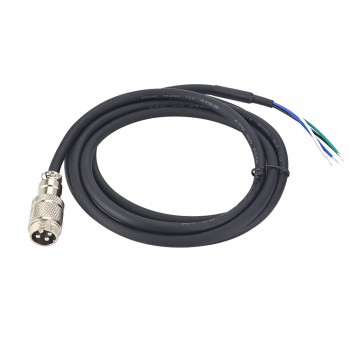

• 1 x Przewód przedłużający do silnika RV-4 AWG20 o długości 1,7 m (67 cali) z wtyczką lotniczą GX16 do silników krokowych z zamkniętą pętlą Nema 23 i 24 (tylko do modeli silników z wtyczką lotniczą)

Specyfikacja silnika

• Numer części producenta: 24HS40-5804D-E1000
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Wymiary ramy: 60 x 60mm
• Moment trzymania: 4,25 N.m
• Prąd znamionowy na fazę: 5,8 A
• Średnica wału: Φ8 mm
• Full D-cut Shaft Length: 25 mm
• Rezystancja fazowa 0,82 ohm
• Indukcyjność: 2,7 mH ± 20%(1KHz)
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 300 mm
• Napięcie sterownikiem: 5V
• Prąd wyjściowy: 55mA
• Rozdzielczość: 1000ppr
• Sygnał wyjściowy: 2 Kanały
• Średnica otworu: Φ8mm
• Częstotliwość wyjściowa: ≤1MHz
• Prędkość obrotowa: ≤5000 obr./min
• Stopień ochrony IP: IP20

Połączenie

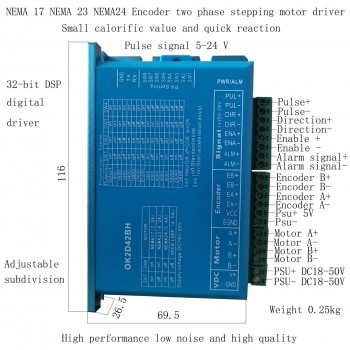

Specyfikacja sterownika

• • Model:OK2D42BH
  • Szczytowy prąd wyjściowy: 0~5,6A
  • Napięcie wejściowe: +18~70VDC (typowo 36 V DC)
  • Prąd sygnału logicznego: 7~16mA (typowo 10 mA)
  • Częstotliwość sygnału wejściowego impulsowego: 0~200kHz
  • Mikrokrok (kroki/obrót):200~51200ppr
  • Prąd enkodera:50mA
  • Rezystancja izolacji: 500MΩ
  • Waga:580g
