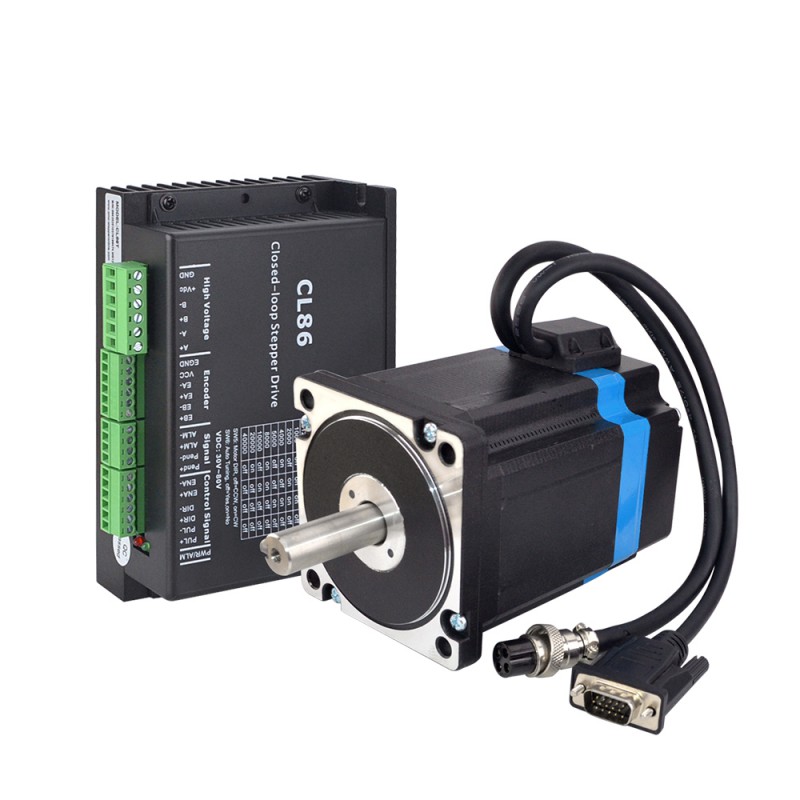

Zestaw silnika krokowego Nema 34 z zamkniętą pętlą 1-CL86-34HS38 5,8Nm z sterownikiem

Zestaw silnika krokowego Nema 34 z zamkniętą pętlą 1-CL86-34HS38 5,8Nm z sterownikiem

Zestaw CNC zawiera:

• 1 x Sterownik silnika krokowego z zamkniętą pętlą 0~8,2A 24~80VDC dla silnika krokowego Nema 34
• 1 x Silnik krokowy Nema 34 z zamkniętą pętlą, 5,8 Nm/821,512 uncji, enkoder 1000 CPR

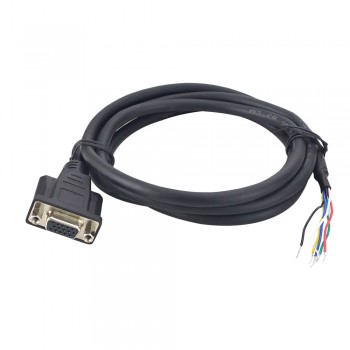

• 1 x Przewód przedłużający enkodera o długości 1,7 m do sterownika silnika krokowego z zamkniętą pętlą

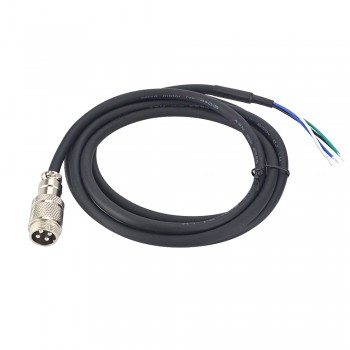

• 1 x Przewód przedłużający do silnika RV-4 AWG18 o długości 1,7 m z wtyczką lotniczą GX16 do silników krokowych z zamkniętą pętlą Nema 34 (tylko do modeli silników z wtyczką lotniczą)

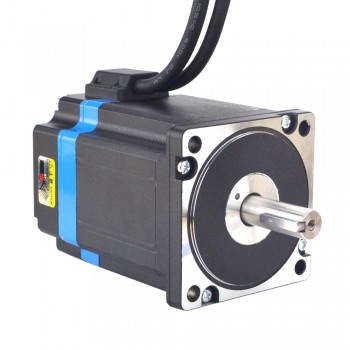

Specyfikacja silnika

• Numer części producenta: 34HS38-6004D-E1000
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Wymiary ramy: 86 x 86 mm
• Moment trzymania: 5,8 N.m
• Prąd znamionowy na fazę: 6 A
• Średnica wału: Φ14 mm
• Długość wału: 40 mm
• Długość wału wpustowego: 25 mm
• Rezystancja fazowa 0,32 ohm
• Indukcyjność: 2,8 mH ± 20%(1KHz)
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 300 mm
• Napięcie sterownikiem: 5V
• Prąd wyjściowy: 55mA
• Rozdzielczość: 1000ppr
• Sygnał wyjściowy: 2 Kanały
• Średnica otworu: Φ8mm
• Częstotliwość wyjściowa: ≤1MHz
• Prędkość obrotowa: ≤5000 obr./min
• Stopień ochrony IP: IP20

Połączenie

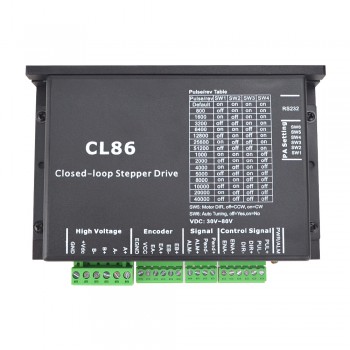

Specyfikacja sterownika

• Pętla zamknięta, eliminuje utratę synchronizacji
• Szerszy zakres działania – wyższy moment obrotowy i wyższa prędkość
• Mniejsze nagrzewanie się silnika i większa wydajność
• Nie wymaga dużego marginesu momentu obrotowego
• Brak strojenia i zawsze stabilna praca
• Szybka reakcja, brak opóźnień i praktycznie zerowy czas stabilizacji
• Wysoki moment obrotowy przy rozruchu i niskich prędkościach, wysoka sztywność w stanie spoczynku
• Oferuje wydajność porównywalną z serwosilnikiem przy znacznie niższych kosztach
