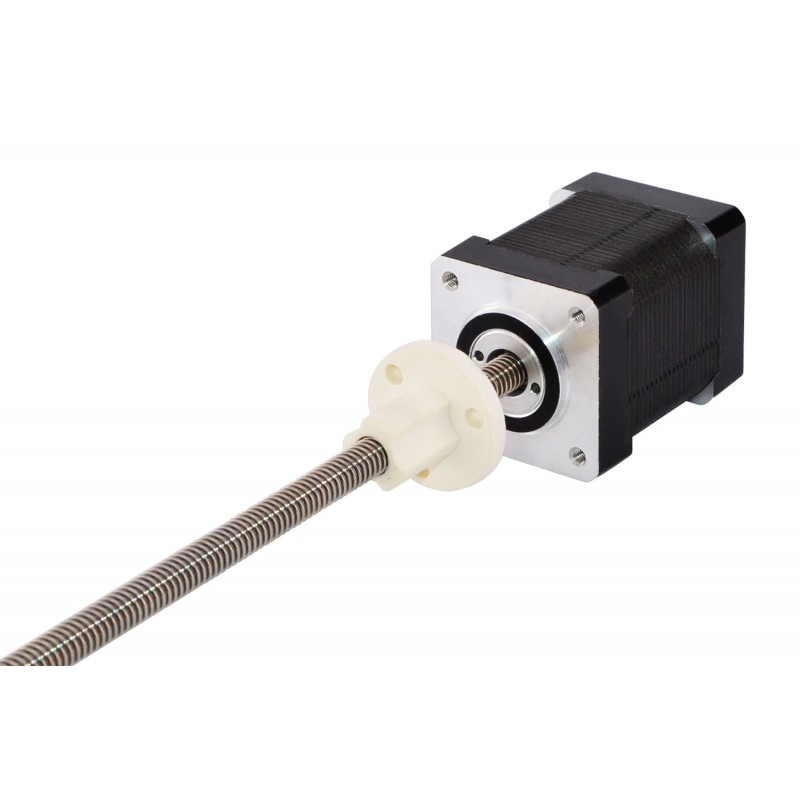

Zewnętrzny liniowy silnik krokowy Nema 14 skok na obrót 4,8768mm 14LS17-0914Q-250E
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:384,33zł
Zewnętrzny liniowy silnik krokowy Nema 14 skok na obrót 4,8768mm 14LS17-0914Q-250E
Ten model jest zbliżony konstrukcyjnie do zewnętrznego liniowego siłownika krokowego Haydon Kerk serii 35000 w rozmiarze 14, wersja double stack. Część silnikowa to silnik krokowy NEMA 14 o długości korpusu 48 mm, kącie kroku 1,8° i prądzie znamionowym 0,91 A. Zintegrowany ze śrubą pociągową o średnicy 5,54 mm i długości 250 mm oraz z nakrętką z tworzywa POM. Przemieszczenie liniowe wynosi 4,877 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 14LS17-0914Q-250E
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8°
- Minimal Thrust: 98N (300pps)
- Prąd znamionowy na fazę: 0,91A
- Rezystancja fazowa 5,5omów
- Napięcie: 5V
- Indukcyjność: 7,63mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 35 x 35mm
- Długość korpusu: 48mm
- Długość śruby pociągowej: 250mm
- Średnica śruby pociągowej: Φ5,54mm
- Skok/krok: 0,024384mm
- Skok/obrót śruby pociągowej: 4,877mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 240g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 7,63 |
| Minimalny ciąg (N) | 98 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 5,5 |
| Prąd znamionowy (A) | 0,91 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 48 |
| Wymiary ramy (mm) | 35x35 |
| Średnica śruby pociągowej (mm) | 5,54 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 4,8768 |
| Skok/krok (mm) | 0,024384 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
