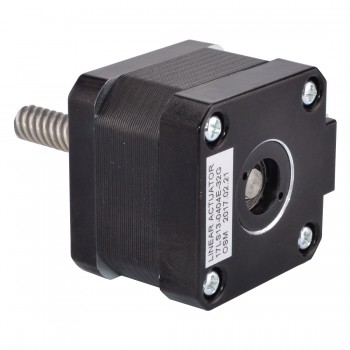

Zewnętrzny liniowy silnik krokowy Nema 17 17E13S0404MB-032RB skok na obrót 8mm skok 32mm

Zewnętrzny liniowy silnik krokowy Nema 17 17E13S0404MB-032RB skok na obrót 8mm skok 32mm

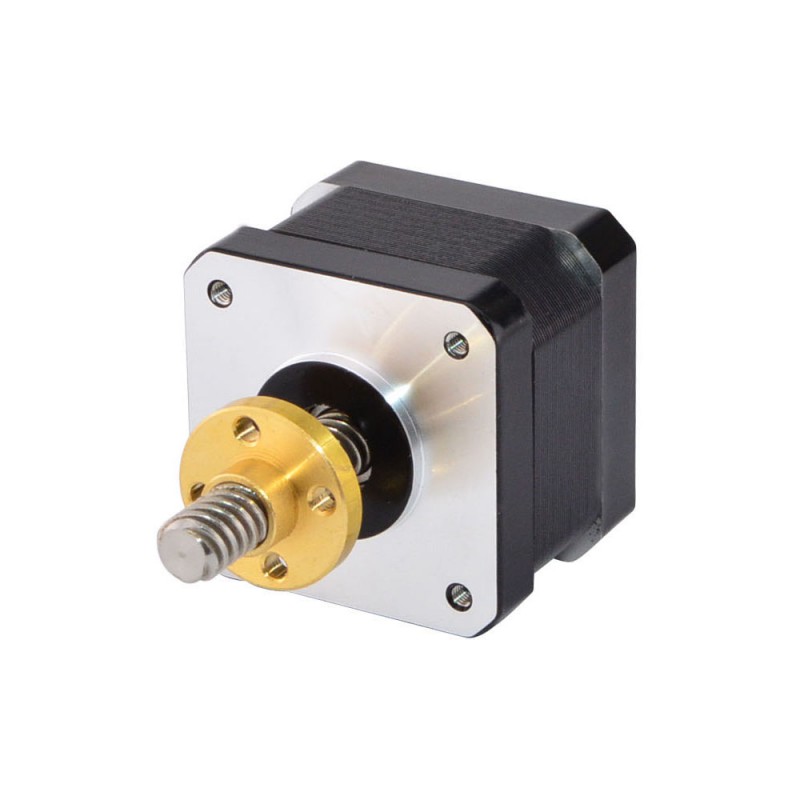

Ten model to zewnętrzny liniowy siłownik krokowy NEMA 17. Część silnikowa to silnik krokowy NEMA 17 o długości korpusu 34 mm, kącie kroku 1,8° i prądzie znamionowym 0,4 A. Zintegrowany z prętem gwintowanym Tr8×8 o długości 32 mm oraz z mosiężną nakrętką, przemieszczającą się wzdłuż pręta. Przemieszczenie liniowe wynosi 8 mm na jeden obrót.

Specyfikacja elektryczna

Numer części producenta: 17E13S0404MB-032RB(17LS13-0404E-32G)

Typ silnika: Zewnętrzny liniowy silnik krokowy

Kąt kroku: 1,8 stopnia

Moment trzymania: 26Ncm

Prąd znamionowy na fazę: 0,4A

Rezystancja fazowa: 30omów

Napięcie: 12V

Indukcyjność: 37mH ± 20%(1KHz)

Dane fizyczne

Wymiary ramy: 42 x 42mm

Długość korpusu: 34mm

Długość śruby pociągowej: 32mm

Średnica śruby pociągowej: Φ8mm

Skok/krok: 0,04mm

Skok/obrót: 8mm(0,315")

Liczba wyprowadzeń: 4

Długość wyprowadzeń: 400mm

Waga: 400g

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
