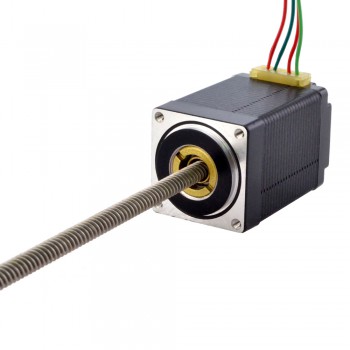

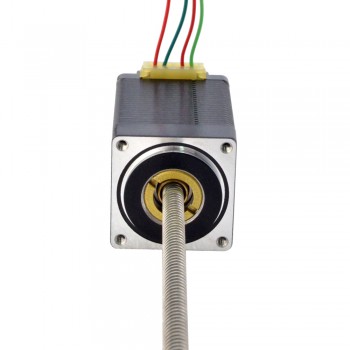

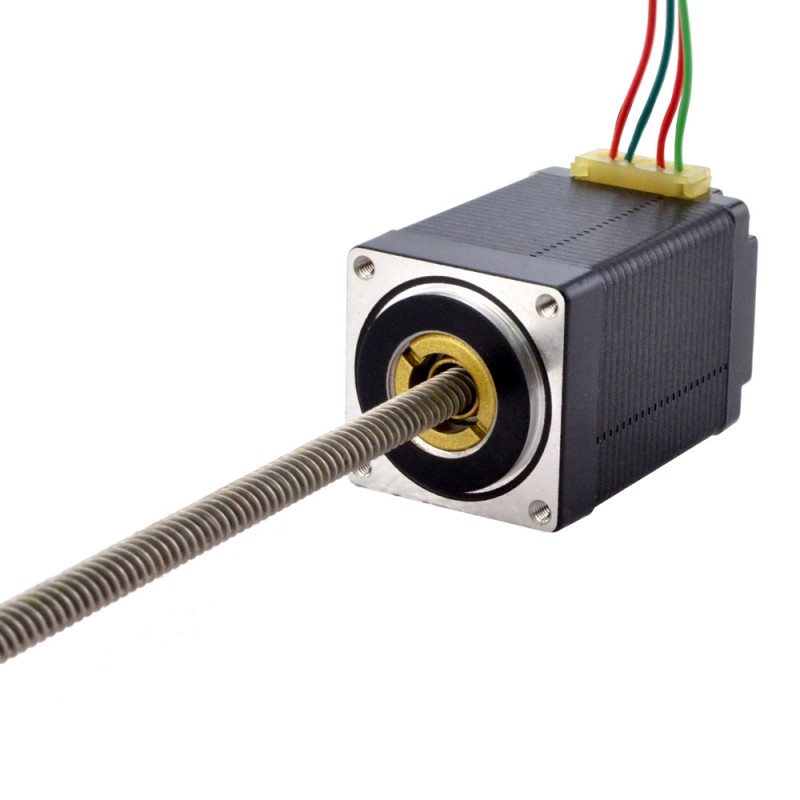

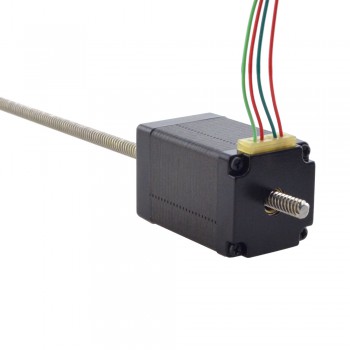

Liniowy silnik krokowy nieuchwytny NEMA 11 11N18S1004HD5-200RS skok na obrót 5,08mm skok 200mm

Liniowy silnik krokowy nieuchwytny NEMA 11 11N18S1004HD5-200RS skok na obrót 5,08mm skok 200mm

Ten model jest liniowym silnikiem krokowym NEMA 11 z nieuchwytną śrubą (non-captive), o długości korpusu 46 mm, kącie kroku 1,8° oraz prądzie znamionowym 1 A.

Silnik jest zintegrowany ze śrubą pociągową o średnicy Φ4,76 mm (0,1874") i długości 200 mm (7,874") oraz z nakrętką śruby wykonaną z tworzywa POM. Skok liniowy wynosi 5,08 mm (0,2") na jeden obrót.

Specyfikacja elektryczna

Numer części producenta: 11N18S1004HD5-200RS

Typ silnika: nieuchwytny

Kąt kroku: 1,8°

Moment trzymania: 0,12Nm

Prąd znamionowy na fazę: 1A

Rezystancja fazowa: 3,7omów

Indukcyjność: 3,7mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 28 x 28mm

Długość korpusu: 46mm

Długość śruby pociągowej: 200mm

Średnica śruby pociągowej: Φ4,76mm

Skok/krok: 0,0254mm(0,001")

Skok/obrót śruby pociągowej: 5,08mm(0,2")

Liczba wyprowadzeń: 4

Liczba rozpoczętych wątków: 4

Długość wyprowadzeń: 300mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
