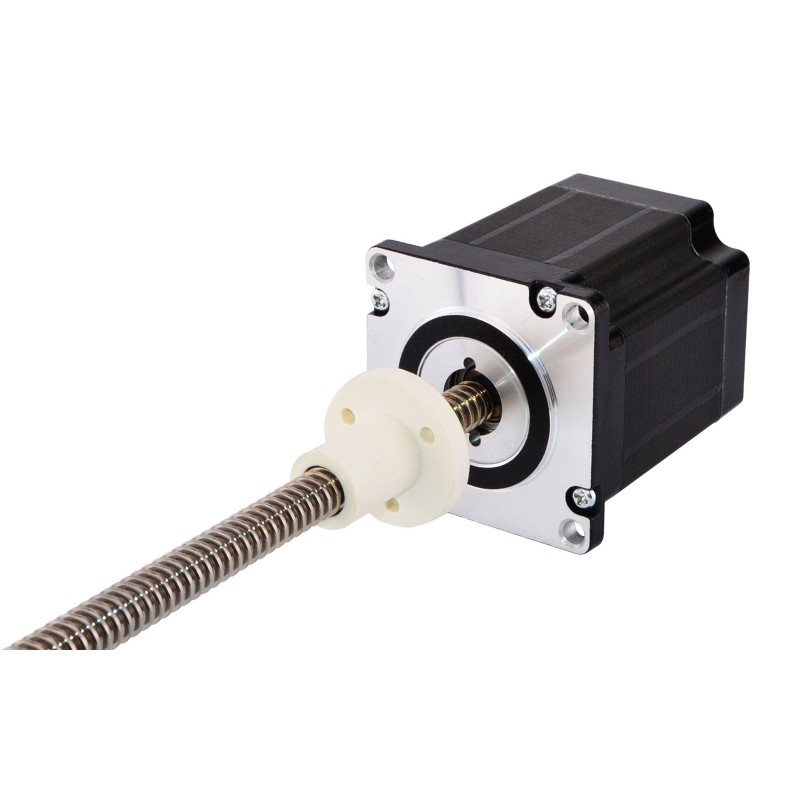

Zewnętrzny liniowy silnik krokowy Nema 23 23LS26-25043-250E skok na obrót 2,54mm
Ten model jest niemal identyczny jak siłownik liniowy zewnętrzny serii Haydon Kerk 57000, rozmiar 23, wersja podwójna (double stack). Część silnikowa to silnik krokowy NEMA 23 o długości korpusu 66 mm, kącie kroku 1,8° i prądzie znamionowym 2,5 A. Zintegrowany jest ze śrubą pociągową o średnicy 9,53 mm i długości 250 mm oraz nakrętką POM. Skok liniowy wynosi 2,54 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 23LS26-25043-250E
- Typ silnika: Zewnętrzny liniowy silnik krokowy
- Kąt kroku: 1,8°
- Minimal Thrust: 540N (300pps)
- Prąd znamionowy na fazę: 2,5A
- Rezystancja fazowa 2omów
- Napięcie: 5V
- Indukcyjność: 7,6mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 66mm
- Długość śruby pociągowej: 250mm
- Średnica śruby pociągowej: Φ9,53mm
- Skok/krok: 0,0127mm
- Skok/obrót śruby pociągowej: 2,54mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 958g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 8,2 |
| Minimalny ciąg (N) | 540 |
| Typ silnika | Zewnętrzny |
| Rezystancja fazowa (om) | 2,1 |
| Prąd znamionowy (A) | 2,5 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 66 |
| Wymiary ramy (mm) | 57x57 |
| Średnica śruby pociągowej (mm) | 9,53 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 2,54 |
| Skok/krok (mm) | 0,0127 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
