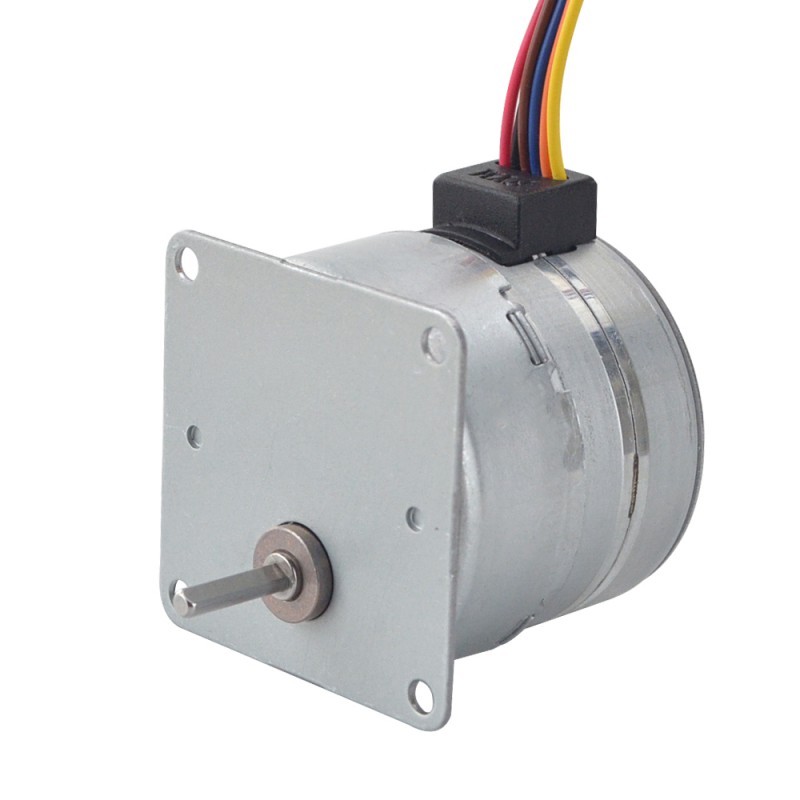

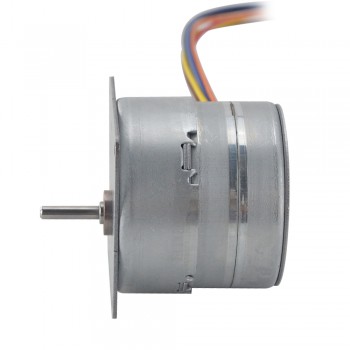

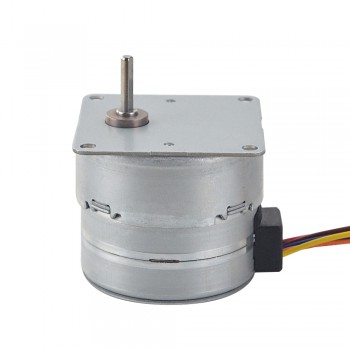

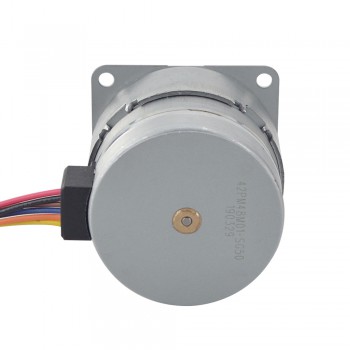

Φ42x38mm Silnik krokowy pm z przekładnią 42PM48M01-SG50 z Przekładnia walcowa 50:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:105,70zł
Φ42x38mm Silnik krokowy pm z przekładnią 42PM48M01-SG50 z Przekładnia walcowa 50:1
Specyfikacja elektryczna
- Numer części producenta: 42PM48M01-SG50
- Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
- Liczba faz: 4
- Kąt kroku: 0,15 stopnia
- Prąd znamionowy na fazę: 0,171 A
- Moment trzymania: 98 Ncm
- Rezystancja fazowa 70 ± 7% omów(25 ℃)
- Indukcyjność: 54 mH ± 20%
Dane fizyczne
- Wymiary ramy: Φ42 mm
- Długość korpusu: 38 mm
- Długość przekładni: 16 mm
- Średnica wału: Φ3 mm
- Długość wału: 16 mm
- Typ przekładni: Przekładnia walcowa
- Przełożenie: 50
- Liczba wyprowadzeń: 6 ze złączem 2510CS-6Y
- Długość wyprowadzeń: 340 mm
- Waga: 197,4 g
Połączenie
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Żółty
|
Brązowy
|
Czarny
|
Pomarańczowy
|
Brązowy
|
Czerwony
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (uncji cala) | 138,807 |
| Indukcyjność (mH) | 54 |
| Rezystancja fazowa (om) | 70 |
| Prąd znamionowy (A) | 0,171 |
| Kąt kroku (°) | 0,15 |
| Liczba faz | 4 |
| Moment trzymania (mN.m) | 980 |
| Specyfikacja przekładni | |
| Przełożenie | 50 |
| Długość przekładni (mm) | 16 |
| Typ przekładni | Przekładnia walcowa |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 38 |
| Wymiary ramy (mm) | Φ42 |
| Długość wyprowadzeń (mm) | 340 |
| Liczba wyprowadzeń | 6 |
| Średnica wału (mm) | Φ3 |
| Długość wału (mm) | 16 |
