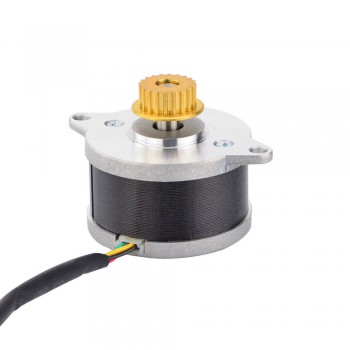

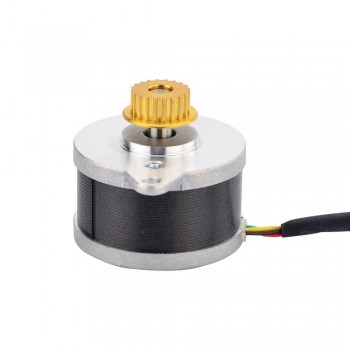

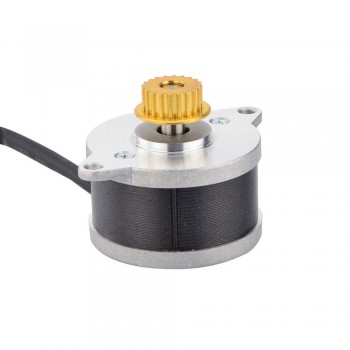

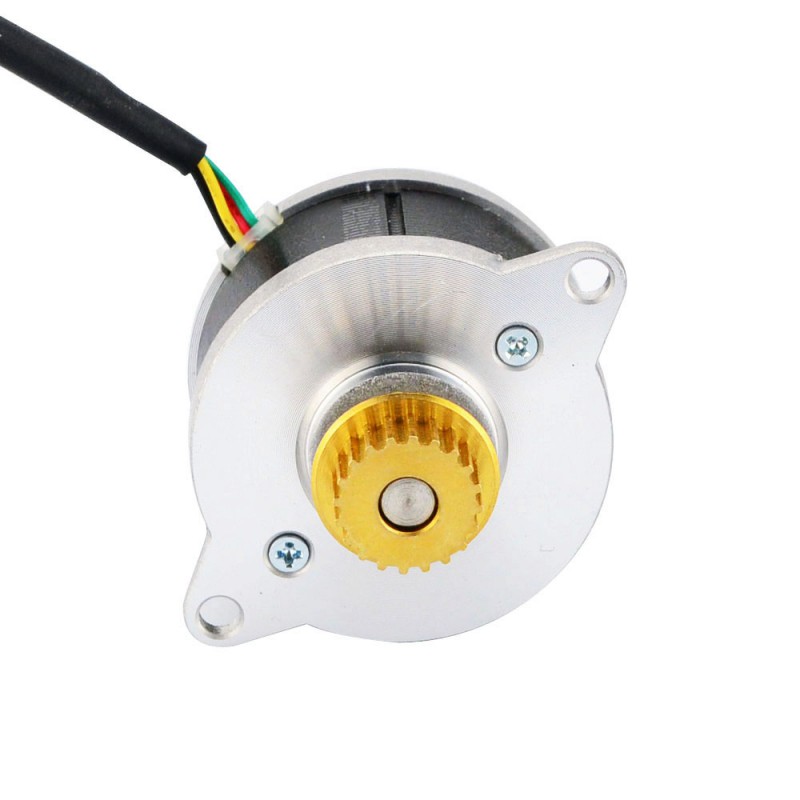

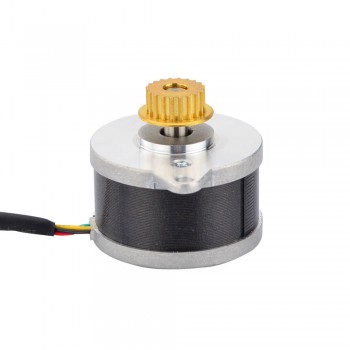

Okrągły silnik krokowy Nema 14 (Φ36x21,5 mm) 14HR09-0434S-C1 3.83V 0,9 stopnia 9,5 Ncm z kołem pasowym
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:74,54zł
Okrągły silnik krokowy Nema 14 (Φ36x21,5 mm) 14HR09-0434S-C1 3.83V 0,9 stopnia 9,5 Ncm z kołem pasowym
Ten niestandardowy, okrągły, hybrydowy, bipolarny silnik krokowy Nema 14 o kącie kroku 0,9 stopnia i wymiarach Φ36 x 21,5 mm. Posiada 4 przewody, każda faza pobiera 0,43 A przy napięciu 3,83 V i momencie trzymania 9,5 Ncm (13,5 uncji cala). Dostępne jest koło pasowe MXL z 20 zębami.
Specyfikacja elektryczna
- Numer części producenta: 14HR09-0434S-C1
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 0,9 stopnia
- Moment trzymania: 9,5Ncm (13,5uncji cala)
- Prąd znamionowy na fazę: 0,425A
- Napięcie: 3,83V
- Rezystancja fazowa 9,0 omów
- Indukcyjność: 5,0mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: Φ36mm
- Długość korpusu: 21,5mm
- Średnica wału: Φ5mm
- Długość wału: 11,7mm
- Profil koła pasowego: MXL
- Liczba zębów: 20
- Podziałka koła pasowego: 2,032mm
- Średnica podziałki: Φ12,94
- Średnica koła zębatego: Φ12,43
- Materiał linki: mosiądz H59
- Liczba wyprowadzeń: 4 ze złączem PH-4
- Długość wyprowadzeń: 120mm
- Waga: 130g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 9,5 |
| Moment trzymania (uncji cala) | 13,5 |
| Indukcyjność (mH) | 5 |
| Rezystancja fazowa (om) | 9 |
| Prąd znamionowy (A) | 0,43 |
| Kąt kroku (°) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 21,5 |
| Wymiary ramy (mm) | Ф36,5 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | O |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 11,7 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 120 |
| Waga (g) | 130 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
