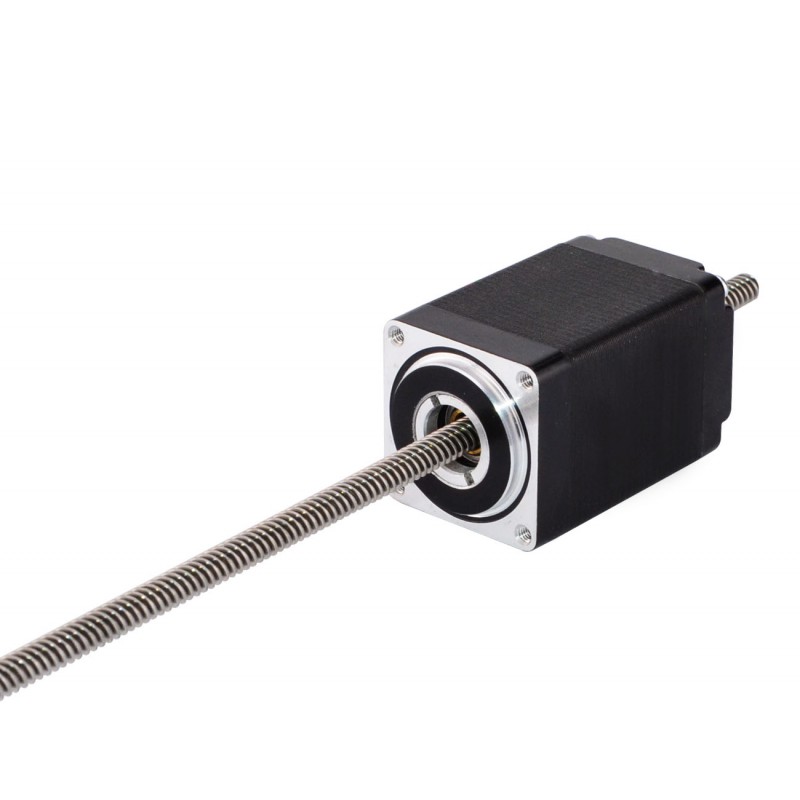

Liniowy silnik krokowy nieuchwytny Nema 11 skok na obrót 5,08mm 11LS18-07541-250N
Ten model jest niemal identyczny z liniowym siłownikiem krokowym Haydon Kerk serii 28000, rozmiar 11, wersja dwustopniowa (double stack), typ nieuchwytny (non-captive).
Część silnikowa ma długość korpusu 46 mm i stanowi silnik krokowy NEMA 11 o kącie kroku 1,8° oraz prądzie znamionowym 0,75 A. Silnik współpracuje ze śrubą pociągową o średnicy 4,76 mm (0,1874") i długości 250 mm (9,8425"). Skok liniowy wynosi 5,08 mm (0,2") na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 11LS18-07541-250N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 15N (300pps)
- Prąd znamionowy na fazę: 0,75A
- Rezystancja fazowa 6,7omów
- Napięcie: 5V
- Indukcyjność: 5,8mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość korpusu: 46mm
- Długość śruby pociągowej: 250mm
- Średnica śruby pociągowej: Φ4,76mm
- Skok/krok: 0,0254mm(0,001")
- Skok/obrót śruby pociągowej: 5,08mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 180g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 5,8 |
| Minimalny ciąg (N) | 15 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 6,7 |
| Prąd znamionowy (A) | 0,75 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 46 |
| Wymiary ramy (mm) | 28x28 |
| Średnica śruby pociągowej (mm) | 4,76 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 5,08 |
| Skok/krok (mm) | 0,0254 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
