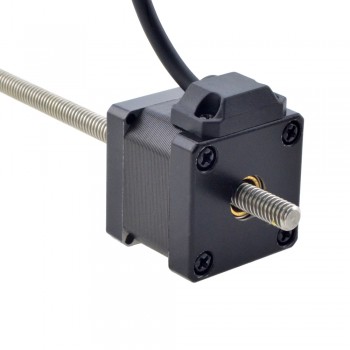

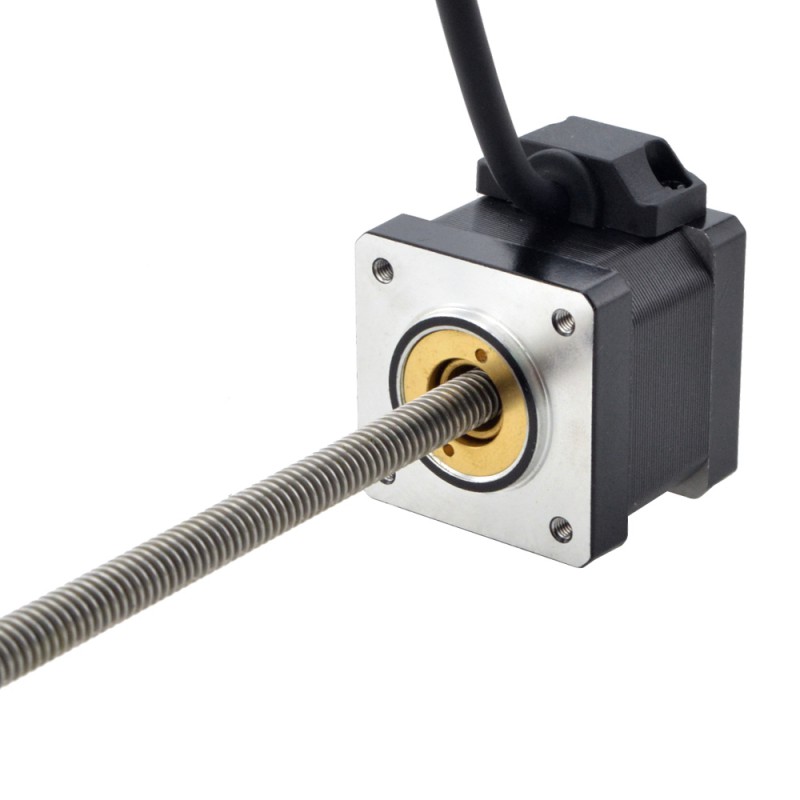

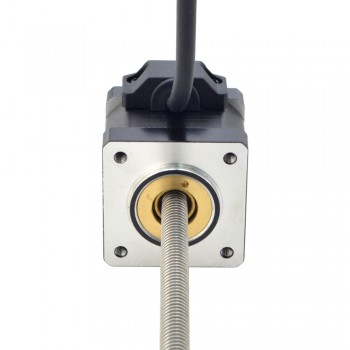

Liniowy silnik krokowy nieuchwytny NEMA 14 14N13S1504GF5-200RS skok na obrót 2,54mm skok 200mm

Liniowy silnik krokowy nieuchwytny NEMA 14 14N13S1504GF5-200RS skok na obrót 2,54mm skok 200mm

Ten model to liniowy silnik krokowy NEMA 14 typu non-captive ze śrubą pociągową, o długości korpusu 34 mm, kącie kroku 1,8° i prądzie znamionowym 1,5 A. Zintegrowany ze śrubą pociągową o średnicy Φ6,35 mm i długości 200 mm oraz z nakrętką z tworzywa POM. Przemieszczenie liniowe wynosi 2,54 mm na jeden obrót. Konstrukcja układu jest przeznaczona do pracy o niskim poziomie hałasu, wysokiej sprawności oraz długiej żywotności.

Specyfikacja elektryczna

Numer części producenta: 14N13S1504GF5-200RS

Typ silnika: nieuchwytny

Kąt kroku: 1,8°

Moment trzymania: 0,14Nm

Prąd znamionowy na fazę: 1,5A

Rezystancja fazowa: 0,95omów

Indukcyjność: 1mH±20%(1KHz)

Dane fizyczne

Wymiary ramy: 35 x 35mm

Długość korpusu: 34mm

Długość śruby pociągowej: 200mm

Średnica śruby pociągowej: Φ6,35mm

Skok/krok: 0,0127mm

Skok/obrót śruby pociągowej: 2,54mm

Liczba wyprowadzeń: 4

Liczba rozpoczętych wątków: 2

Długość wyprowadzeń: 500mm

Połączenie

Obróbka końcówek śrub pociągowych

Nakrętka bezluzowa

SILNIKKROKOWY oferuje nakrętkę bezluzową do siłowników liniowych z zewnętrzną śrubą pociągową (z wyjątkiem rozmiaru 34) oraz siłowników liniowych z niezablokowaną śrubą pociągową (z wyjątkiem rozmiarów 24 i 34).

Po milionach cykli powinien występować nominalny luz między śrubą pociągową a standardową plastikową nakrętką SILNIKKROKOWY. SILNIKKROKOWY gwarantuje kilka milionów cykli, ale luz fizyczny może zostać zwiększony. Aby zmniejszyć lub wyeliminować luz, SILNIKKROKOWY oferuje sprężynową konstrukcję nakrętki bezluzowej.

Enkodery

W zależności od wymagań aplikacji, klient może łatwo wybrać enkodery z wyjściem indeksowanym lub nieindeksowanym oraz z wyjściem przelotowym, pojedynczym lub różnicowym.

Można również swobodnie wybierać różne rozdzielczości, co ułatwia i precyzuje pozycjonowanie.

Wszystkie standardowe enkodery SILNIKKROKOWY są optyczne i inkrementalne. Wybierając enkoder, należy dokładnie rozważyć dostępne opcje, zwłaszcza rozmiar, rozdzielczość, indeks i metodę wyjścia.

Hamulce

Szczególnie w zastosowaniach pionowych lub w celu zabezpieczenia silników przed nagłym wyłączeniem, standardowe hamulce SILNIKKROKOWY do rozmiarów NEMA14, 17, 23, 24 i 34 pomogą zmniejszyć obawy klientów.

Okablowanie, kable i złącza

Przewody lub złącza luźne

Przewody skręcane

Rury termokurczliwe lub rozprężne

Osłony kablowe

Śruba pokryta teflonem

Jeśli aplikacje klienta wymagają bezsmarowego połączenia śruby i nakrętki, SILNIKKROKOWY oferuje śrubę pociągową pokrytą teflonem do siłowników liniowych krokowych.

Siłownik liniowy krokowy pokryty teflonem do śrub pociągowych zapewnia dłuższą żywotność i lepsze generowanie siły ciągu w porównaniu z konwencjonalnymi śrubami pociągowymi SUS.

Powłoka teflonowa może być stosowana w całym asortymencie śrub pociągowych oferowanych przez SILNIKKROKOWY oraz we wszystkich typach siłowników liniowych, takich jak zewnętrzne, niewypadające i wypadające.

Dodatkowo, nakrętka bezluzowa może być również stosowana ze śrubą pokrytą teflonem.
