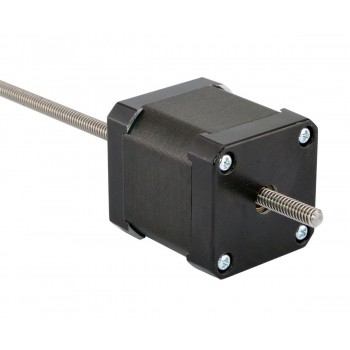

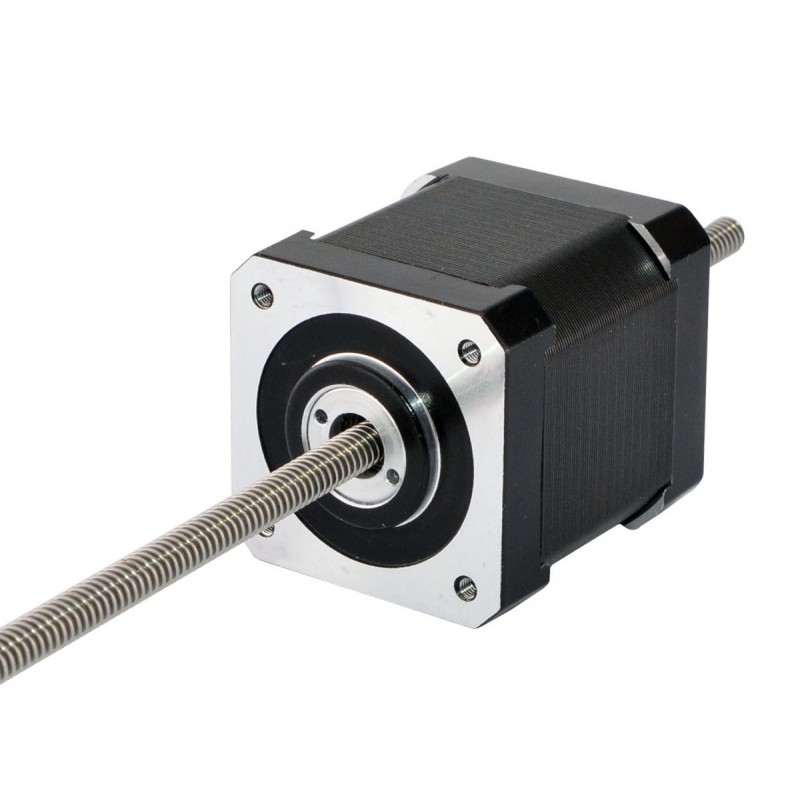

Liniowy silnik krokowy nieuchwytny Nema 17 17LS19-26049-250N skok na obrót 1,27mm
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:367,59zł
Liniowy silnik krokowy nieuchwytny Nema 17 17LS19-26049-250N skok na obrót 1,27mm
Ten model jest niemal identyczny jak liniowy siłownik krokowy serii Haydon Kerk 43000, rozmiar 17, podwójny stos (double stack), w wersji nieuchwytnej (non-captive). Część silnikowa to silnik krokowy NEMA 17 o długości korpusu 48 mm, kącie kroku 1,8° i prądzie znamionowym 2,6 A. Współpracuje ze śrubą pociągową o średnicy 6,35 mm i długości 250 mm (9,8425"). Skok liniowy wynosi 1,27 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 17LS19-26049-250N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 308N (300pps)
- Prąd znamionowy na fazę: 2,6A
- Rezystancja fazowa 0,9omów
- Napięcie: 2,33V
- Indukcyjność: 1,33mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 42 x 42mm
- Długość korpusu: 48mm
- Długość śruby pociągowej: 250mm
- Średnica śruby pociągowej: Φ6,35mm
- Skok/krok: 0,00635mm
- Skok/obrót śruby pociągowej: 1,27mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 352g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 1,33 |
| Minimalny ciąg (N) | 308 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 2,6 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 47,75 |
| Wymiary ramy (mm) | 42x42 |
| Średnica śruby pociągowej (mm) | 6,35 |
| Długość śruby pociągowej (mm) | 250 |
| Skok/obrót śruby pociągowej (mm) | 1,27 |
| Skok/krok (mm) | 0,00635 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
