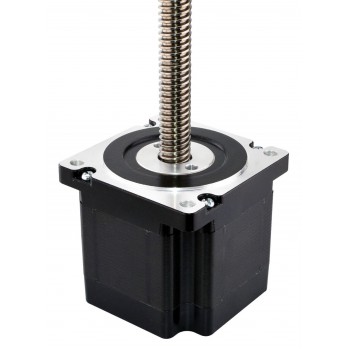

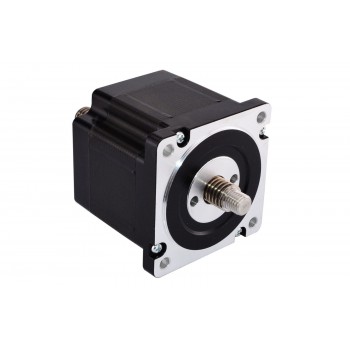

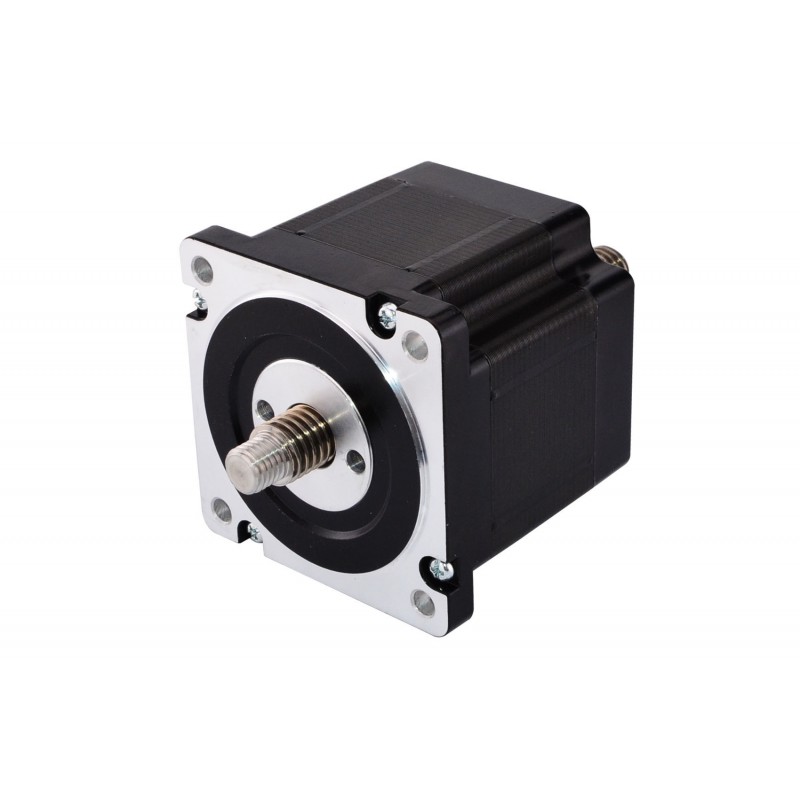

Liniowy silnik krokowy nieuchwytny Nema 34 skok na obrót 6,35mm 34LS31-3124C-150N

Liniowy silnik krokowy nieuchwytny Nema 34 skok na obrót 6,35mm 34LS31-3124C-150N

Ten model jest niemal identyczny z nieuchwytnym (non-captive) siłownikiem liniowym z silnikiem krokowym Haydon Kerk serii 86000 w rozmiarze 34. Część silnikowa to silnik krokowy NEMA 34 o długości korpusu 79 mm, kącie kroku 1,8° i prądzie 3,12 A. Współpracuje ze śrubą pociągową o średnicy 15,88 mm i długości 150 mm. Przesuw liniowy wynosi 6,35 mm na jeden obrót.

Specyfikacja elektryczna

• Numer części producenta: 34LS31-3124C-150N
• Typ silnika: Liniowy silnik krokowy nieuchwytny
• Kąt kroku: 1,8°
• Minimal Thrust: 800N (300pps)
• Prąd znamionowy na fazę: 3,12A
• Rezystancja fazowa 1,6omów
• Napięcie: 5V
• Indukcyjność: 8,8mH±20%(1KHz)

Dane fizyczne

• Wymiary ramy: 86x 86mm
• Długość korpusu: 79mm
• Długość śruby pociągowej: 150mm
• Średnica śruby pociągowej: Φ15,88mm
• Skok/krok: 0,03175mm
• Skok/obrót śruby pociągowej: 6,35mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 300mm
• Waga: 2300g

Połączenie

Questo modello è quasi identico all'attuatore lineare Hayper Kerk serie 86000 taglia 34 non lineare. La parte del motore è un motore passo-passo Nema 34 da 1,8 mm a 1,8,8 corpo e 1,81 mm (0,625 ") con diametro di 150 mm (5,9055"), la corsa lineare è di 6,35 mm (0,25 ") per rivoluzione.

Specifica Elettrica

• Codice Articolo del Costruttore: 34LS31-3124C-150N
• Tipo di motore: Siłownik liniowy bez uwięzi
• Angolo di passo: 1,8°
• Spinta minima: 800N (300pps)
• Corrente/fase nominale: 3,12A
• Resistenza di fase: 1,6omów
• Tensione nominale: 5V
• Induttanza: 8,8mH±20%(1KHz)

Specifica Fisica

• Dimensione telaio: 86x 86mm
• Altezza del motore: 79mm
• Lunghezza della vite di comando: 150mm
• Diametro vite di trasmissione: Φ15,88mm
• Piombo / Passo: 0,03175mm
• Piombo: 6,35mm(0,25")
• Numero di cavi: 4
• Lunghezza del cavo: 300mm
• Peso: 2300g

Connessione
