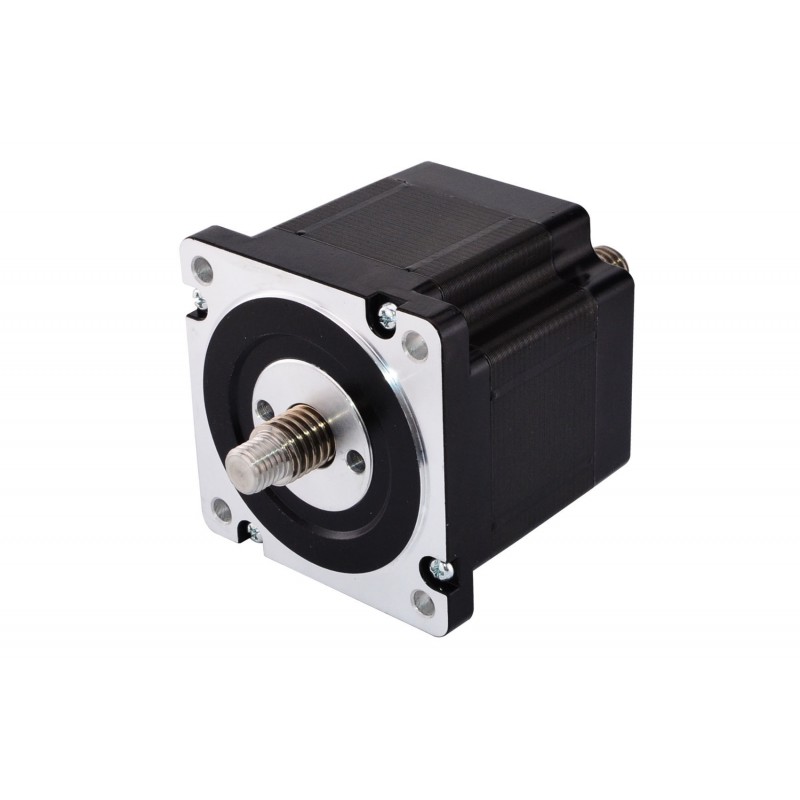

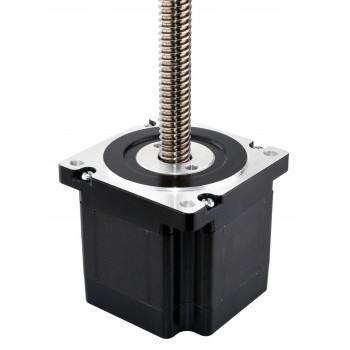

Liniowy silnik krokowy nieuchwytny Nema 34 skok na obrót 2,54mm 34LS31-31243-150N
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:946,73zł
Liniowy silnik krokowy nieuchwytny Nema 34 skok na obrót 2,54mm 34LS31-31243-150N
Ten model jest niemal identyczny z nieuchwytnym (non-captive) siłownikiem liniowym z silnikiem krokowym Haydon Kerk serii 86000 w rozmiarze 34. Część silnikowa to silnik krokowy NEMA 34 o długości korpusu 79 mm, kącie kroku 1,8° i prądzie 3,12 A. Współpracuje ze śrubą pociągową o średnicy 15,88 mm i długości 250 mm. Przesuw liniowy wynosi 2,54 mm na jeden obrót.
Specyfikacja elektryczna
- Numer części producenta: 34LS31-31243-150N
- Typ silnika: Liniowy silnik krokowy nieuchwytny
- Kąt kroku: 1,8°
- Minimal Thrust: 1000N (300pps)
- Prąd znamionowy na fazę: 3,12A
- Rezystancja fazowa 1,6omów
- Napięcie: 5V
- Indukcyjność: 8,8mH±20%(1KHz)
Dane fizyczne
- Wymiary ramy: 86x 86mm
- Długość korpusu: 79mm
- Długość śruby pociągowej: 150mm
- Średnica śruby pociągowej: Φ15,88mm
- Skok/krok: 0,0127mm
- Skok/obrót śruby pociągowej: 2,54mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 2300g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czerwony
|
Czerwono/Biały
|
Zielony/Biały
|
Zielony
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 8,8 |
| Minimalny ciąg (N) | 1000 |
| Typ silnika | Niezablokowany |
| Rezystancja fazowa (om) | 1,6 |
| Prąd znamionowy (A) | 3,12 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 78,56 |
| Wymiary ramy (mm) | 86x86 |
| Średnica śruby pociągowej (mm) | 15,88 |
| Długość śruby pociągowej (mm) | 150 |
| Skok/obrót śruby pociągowej (mm) | 2,54 |
| Skok/krok (mm) | 0,0127 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 300 |
