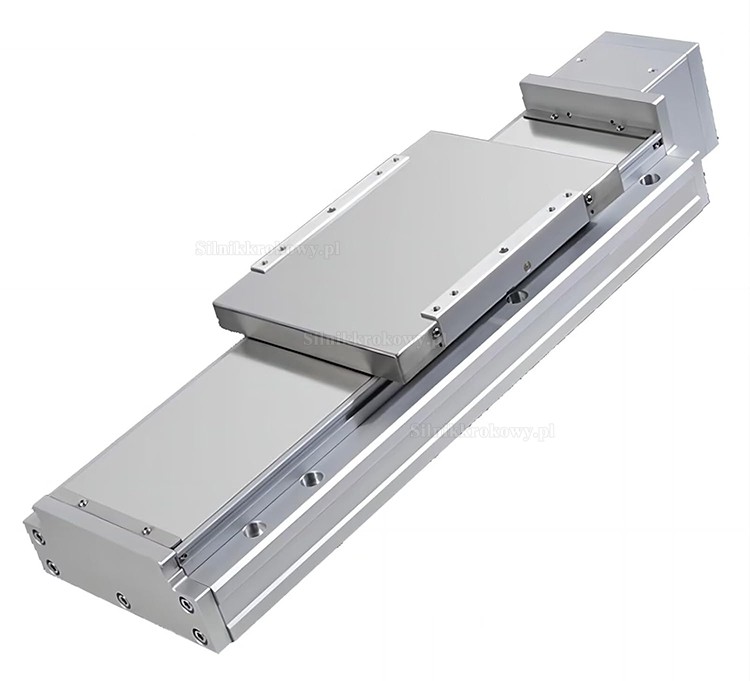

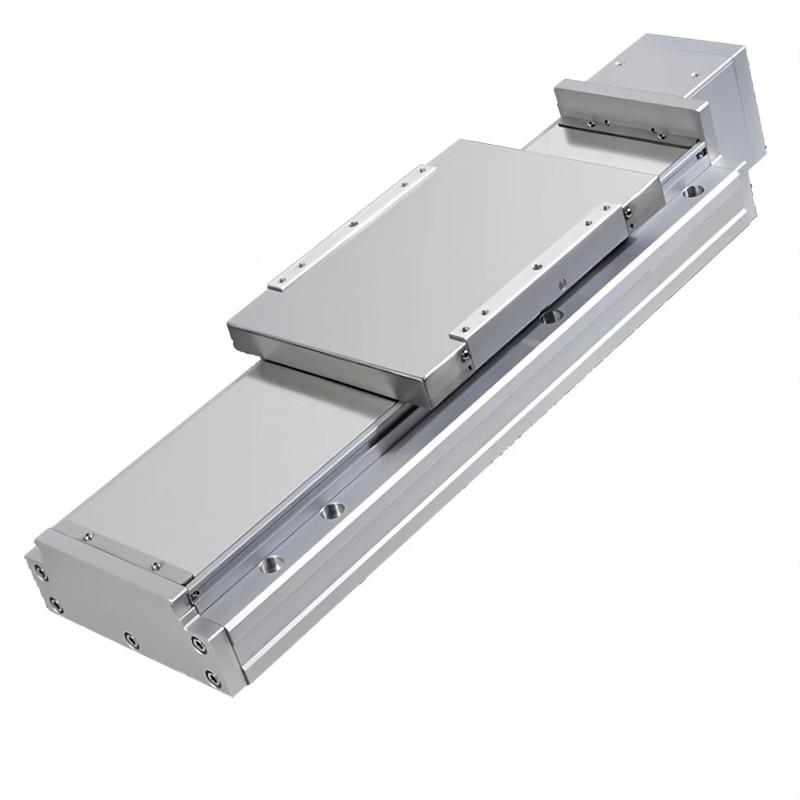

Moduł liniowy z podwójną szyną, siłownik prowadnicy liniowej FCH140, 50-1250 mm z silnikiem serwo 1000 W

Moduł liniowy z podwójną szyną, siłownik prowadnicy liniowej FCH140, 50-1250 mm z silnikiem serwo 1000 W

Cechy:

Moduł liniowy z silnikiem serwo 1000 W zapewnia odpowiednią moc i łatwość sterowania. Zakres skoku prowadnicy wynosi od 50 mm do 1250 mm.

Dokładność pozycjonowania modułu liniowego wynosi ±0,01 mm. Liczba zwojów gwintu jest 2,4 razy większa w porównaniu do rozwiązań konkurencyjnych.

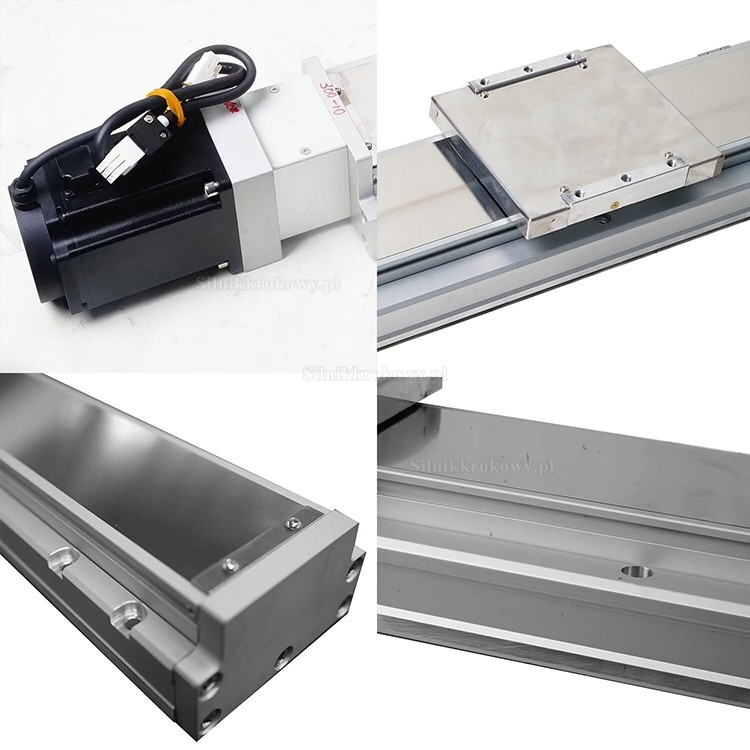

Wbudowana podwójna szyna oraz szlifowane korpusy osadzone w prowadnicy zapewniają stabilniejszą pracę i bezproblemowe przenoszenie obciążeń.

Jednolity formowany profil modułu liniowego cechuje się większą sztywnością i odpornością na wysokie obciążenia. Brak odkształceń i drgań, długi okres użytkowania.

Pełna konstrukcja aluminiowa ze śrubą kulową G1610 i stalowym pasem zapewnia wysoką wytrzymałość. Nośność pozioma do 120 kg, nośność pionowa do 80 kg.

Opis produktu

Zastosowania: Liniowy stojak jezdny, szeroko stosowany w maszynach produkcyjnych, sprzęcie inspekcyjnym, precyzyjnych pomiarach laboratoryjnych, precyzyjnej regulacji przemieszczenia, pozycjonowaniu i przemieszczaniu urządzeń mechanicznych.

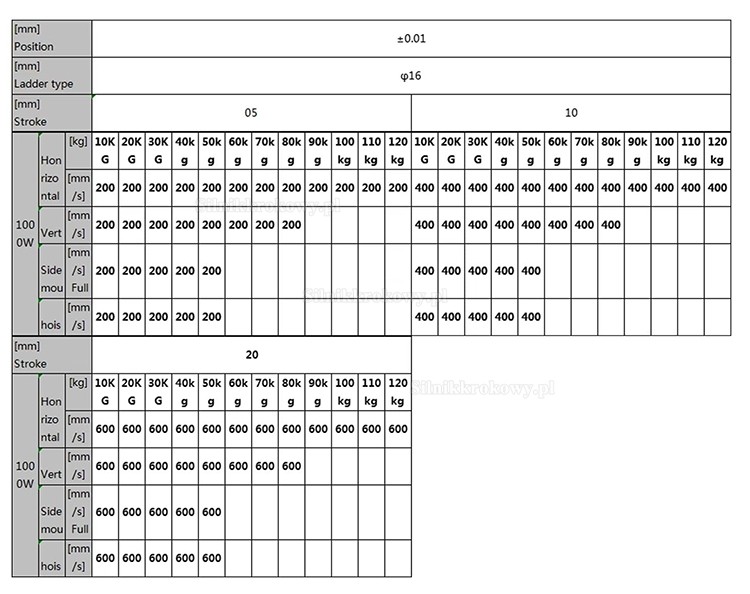

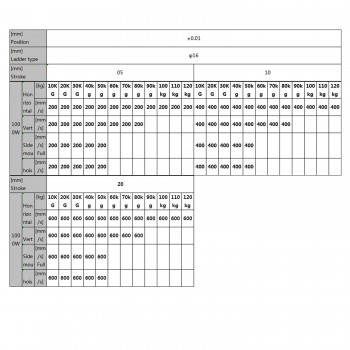

Parametry wydajności FCH140 (domyślny serwomotor)

Domyślna śruba kulowa:G1610

Dokładność pozycjonowania: ±0,01mm

Skok efektywny: 50-1250mm

Obciążenie poziome: 120kg

Obciążenie pionowe: 80kg

Obciążenie boczne: 50kg

Obciążenie podnoszenia: 50kg

Prędkość pozioma: 400mm/s

Prędkość obciążenia bocznego: 400mm/s

Prędkość pionowa: 400mm/s

Prędkość podnoszenia: 400mm/s

Hałas: <65dB

Temperatura przechowywania: -15℃-+60℃;
