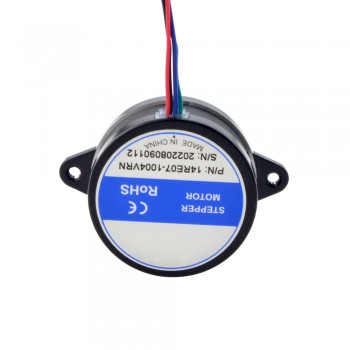

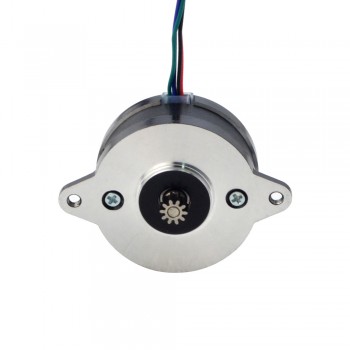

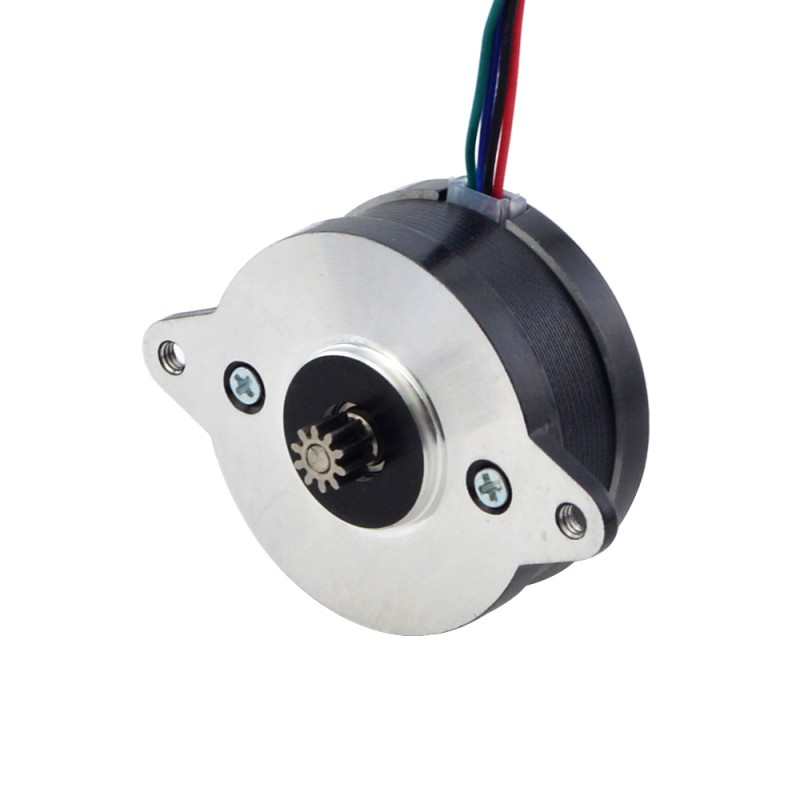

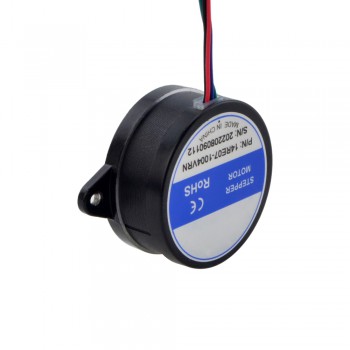

Okrągły silnik krokowy Nema 14 serii E 14RE07-1004VRN 0,9 stopnia 8 Ncm 1,0 A Φ36 x 17 mm 4 przewody
Okrągły silnik krokowy Nema 14 serii E 14RE07-1004VRN 0,9 stopnia 8 Ncm 1,0 A Φ36 x 17 mm 4 przewody
Silnik krokowy Nema 14 (model 14RE07-1004VRN) to bipolarny silnik o kącie kroku 0,9° i momencie trzymania 8 Ncm. Prąd znamionowy na fazę wynosi 1,0 A, a rezystancja fazowa 3,9 Ω. Indukcyjność to 2,5 mH ± 20% (1 kHz). Wymiary silnika: średnica ramy Φ36 mm, długość korpusu 17 mm. Średnica wału wynosi Φ2,5 mm, a jego długość to 6 mm. Długość wyprowadzeń to 500 mm, a liczba wyprowadzeń to 4.
Specyfikacja elektryczna
Numer części producenta: 14RE07-1004VRN
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 0,9 stopnia
Moment trzymania: 8Ncm
Prąd znamionowy na fazę: 1,0A
Rezystancja fazowa: 3,9omów
Indukcyjność: 2,5mH ± 20%(1KHz)
Dane fizyczne
Wymiary ramy: Φ36mm
Długość korpusu: 17mm
Średnica wału: Φ2,5mm
Długość wału: 6mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 500mm
Połączenie
| A+ | A- | B+ | B- |
| Czerwony | Zielony | Czarny | Niebieski |
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 8 |
| Moment trzymania (uncji cala) | 11,33 |
| Indukcyjność (mH) | 2,5 |
| Rezystancja fazowa (om) | 3,9 |
| Prąd znamionowy (A) | 1,0 |
| Kąt kroku (stopnie) | 0,9 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 17 |
| Wymiary ramy (mm) | Nema 14 (Φ36,5) |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 2,5 |
| Długość wału (mm) | 6 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wałka wyjściowego | O |
