Przekładnia planetarna 50:1 serii TQEG TQEGS11-G50, luz 20 min łuku dla silnika krokowego Nema 11
Przekładnia planetarna 50:1 serii TQEG TQEGS11-G50, luz 20 min łuku dla silnika krokowego Nema 11

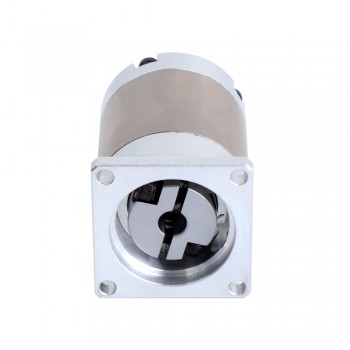

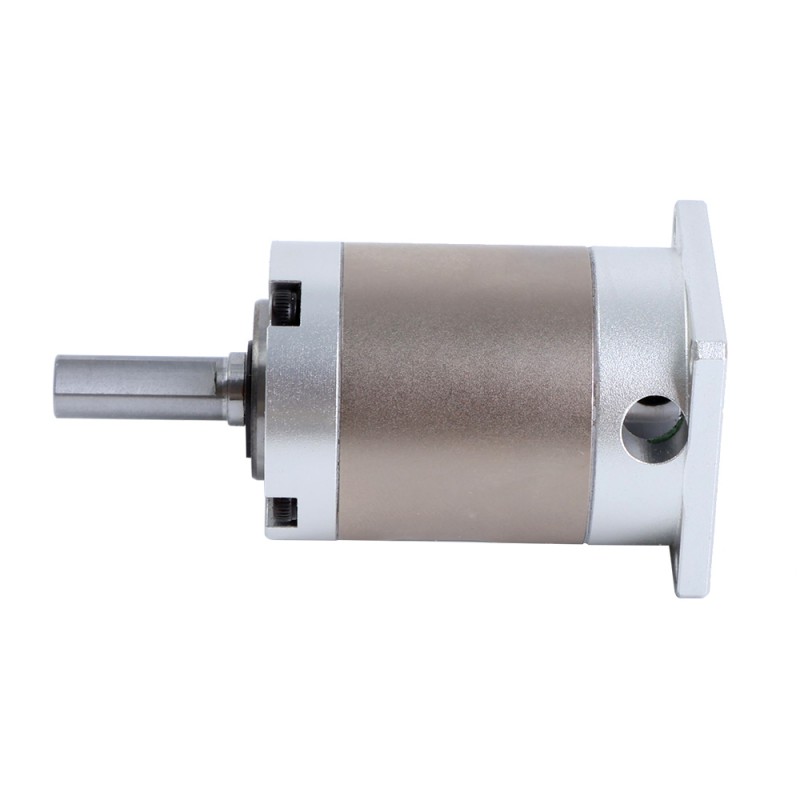

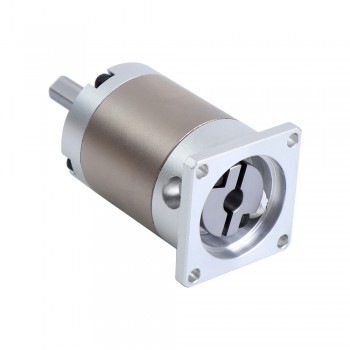

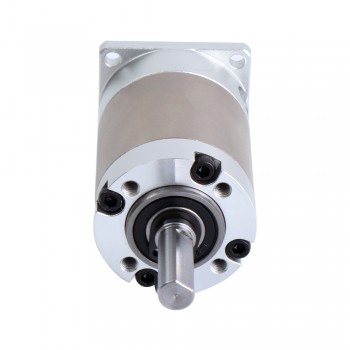

Precyzyjna przekładnia planetarna serii TQEG, model TQEGS11-G50. Przełożenie 50:1, maksymalny luz wynosi 20 minut łukowych. Przekładnia w układzie współosiowym posiada wbudowane sprzęgło wału wejściowego, które jest kompatybilne ze standardowymi silnikami krokowymi Nema 11, silnikami BLDC oraz serwosilnikami.
Specyfikacja przekładni
Numer części producenta: TQEG11-G50
Typ przekładni: Planetarna
Przełożenie: 50 : 1
Sprawność: 94%
Luz zwrotny bez obciążenia: <=20 arcmin
Maksymalny dopuszczalny moment obrotowy: 3 Nm
Dopuszczalny moment obrotowy: 6 Nm
Hałas: <=55dB
Wodoodporność: IP54
Żywotność: 20000 godzin
Dane fizyczne
Wymiary ramy: 28 x 28 mm
Długość przekładni: 41,5 mm
Typ wałka wyjściowego: D
Średnica wałka wyjściowego: Φ6 mm
Długość wałka wyjściowego: 20 mm
Średnica wału wejściowego: Φ5 mm
Długość wałka wejściowego: 10,5 mm
| Specyfikacja fizyczna | |
|---|---|
| Wymiary ramy (mm) | 28 x 28 |
| Długość przekładni (mm) | 41,5 |
| Średnica wału wejściowego (mm) | 5 |
| Długość wałka wejściowego (mm) | 10,5 |
| Średnica wałka wyjściowego (mm) | 6 |
| Długość wałka wyjściowego (mm) | 20 |
| Pasuje do silnika | Nema 11 |
| Typ przekładni | Seria TQEG |
| Przełożenie | 50 |
| Luz zwrotny bez obciążenia | <=20 minut łuku |
| Typ produktu | Przekładnia planetarna serii TQEG |
| Typ wałka wyjściowego | Wał wpustowy |
