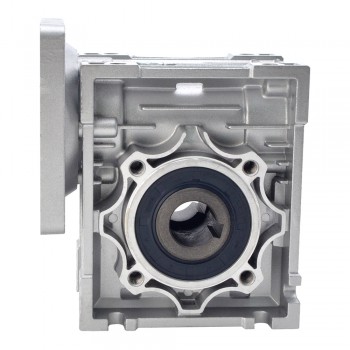

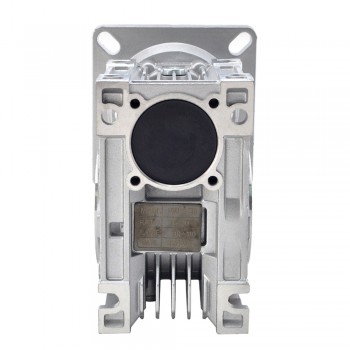

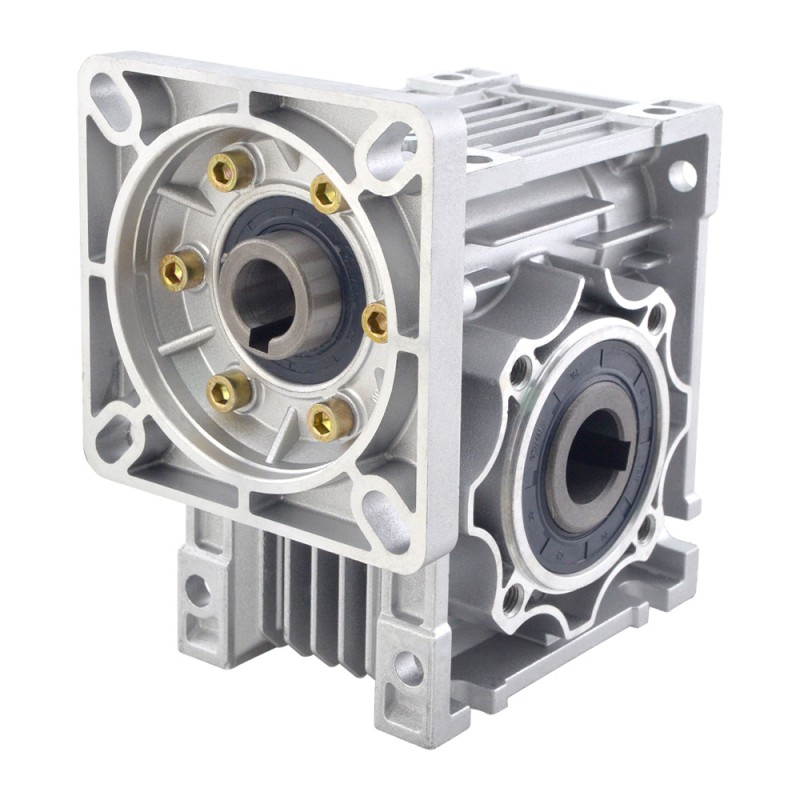

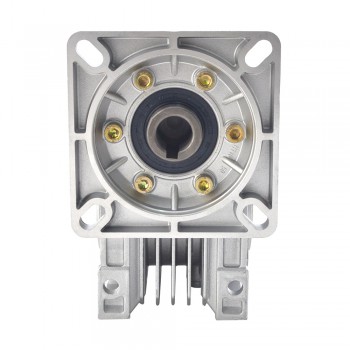

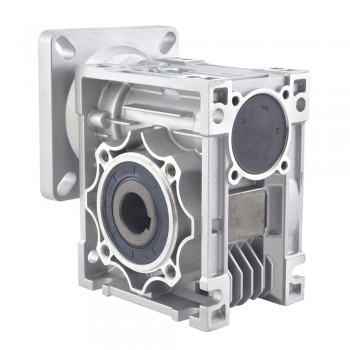

Przekładnia ślimakowa Nema 42 10:1 NMRV50-G10-D19 Średnica wału wejściowego 19 mm Maks. 70 Nm

Przekładnia ślimakowa Nema 42 10:1 NMRV50-G10-D19 Średnica wału wejściowego 19 mm Maks. 70 Nm

Przekładnia ślimakowa jest zaprojektowana do silników krokowych Nema 42 lub innych silników o wymiarach 110 mm x 110 mm. Wał wyjściowy jest ustawiony pod kątem 90° względem wału napędowego.

Specyfikacja przekładni

Numer części producenta: NMRV50-G10-D19

Typ przekładni: przekładnia ślimakowa

Przełożenie: 10:1

Sprawność: 86%

Luz zwrotny bez obciążenia: <=1°

Maksymalny dopuszczalny moment obrotowy na wyjściu: 70Nm

Maksymalne obciążenie promieniowe na wyjściu: 1,98kN

Typ wyjścia: Otwór drążony

Średnica otworu wyjściowego: Φ25mm

Typ wału wejściowego: Wpust klinowy

Średnica wału wejściowego: Φ19mm

Maksymalna długość wału wejściowego: 43mm

Uwaga:

Wał wyjściowy jest dostępny, prosimy o kontakt z naszym działem technicznym w celu uzyskania informacji o wymaganiach.

Dostępne przełożenia dla tej przekładni to: 5:1, 7.5:1, 10:1, 15:1, 20:1, 25:1 and 30:1.

Ze względu na stosunkowo wysoki luz (1°) przekładnie ślimakowe nie nadają się do zastosowań pozycjonujących.
