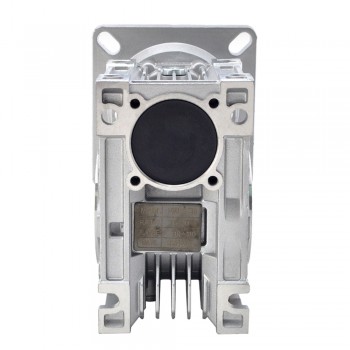

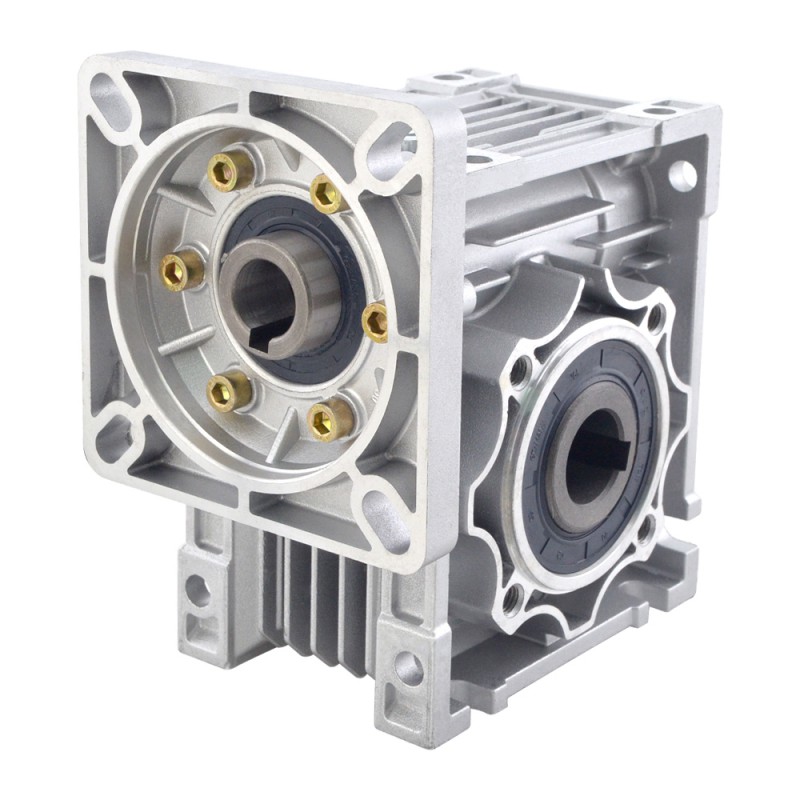

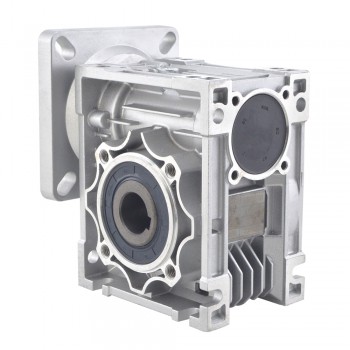

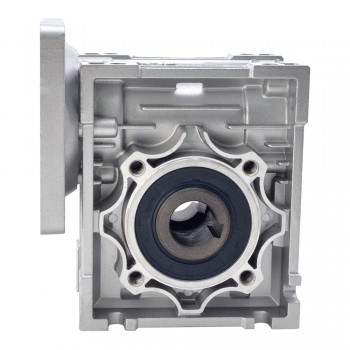

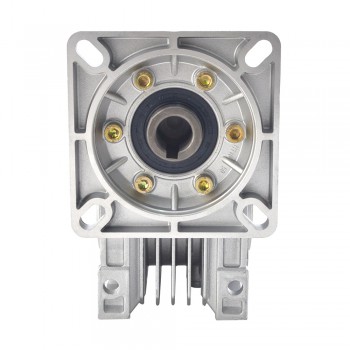

Przekładnia ślimakowa Nema 42 50:1 NMRV50-G50-D19 Średnica wału wejściowego 19 mm Maks. 74 Nm

Przekładnia ślimakowa Nema 42 50:1 NMRV50-G50-D19 Średnica wału wejściowego 19 mm Maks. 74 Nm

Przekładnia ślimakowa NEMA 42 50:1 NMRV50-G50-D19 z średnicą wału wejściowego 19 mm i maksymalnym momentem obrotowym 74 Nm. Przekładnia ta została zaprojektowana dla silników krokowych NEMA 42 lub innych silników o wymiarach 110×110 mm. Wał wyjściowy jest przesunięty o 90° względem wału napędowego.

Specyfikacja przekładni

Numer części producenta: NMRV50-G50-D19

Typ przekładni: przekładnia ślimakowa

Przełożenie: 50:1

Sprawność: 63%

Luz zwrotny bez obciążenia: <=1°

Maksymalny dopuszczalny moment obrotowy na wyjściu: 74Nm

Maksymalne obciążenie promieniowe na wyjściu: 3,39kN

Typ wyjścia: Otwór drążony

Średnica otworu wyjściowego: Φ25mm

Typ wału wejściowego: Wpust klinowy

Średnica wału wejściowego: Φ19mm

Maksymalna długość wału wejściowego: 43mm

Uwaga:

Wał wyjściowy jest dostępny, prosimy o kontakt z naszym działem technicznym w celu uzyskania informacji o wymaganiach.

Dostępne przełożenia dla tej przekładni do: 5:1, 7,5:1, 10:1, 15:1, 20:1, 25:1, 30:1 i 50:1.

Ze względu na stosunkowo wysoki luz (1°) przekładnie ślimakowe nie nadają się do zastosowań pozycjonujących.
