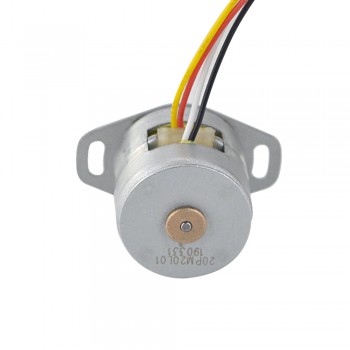

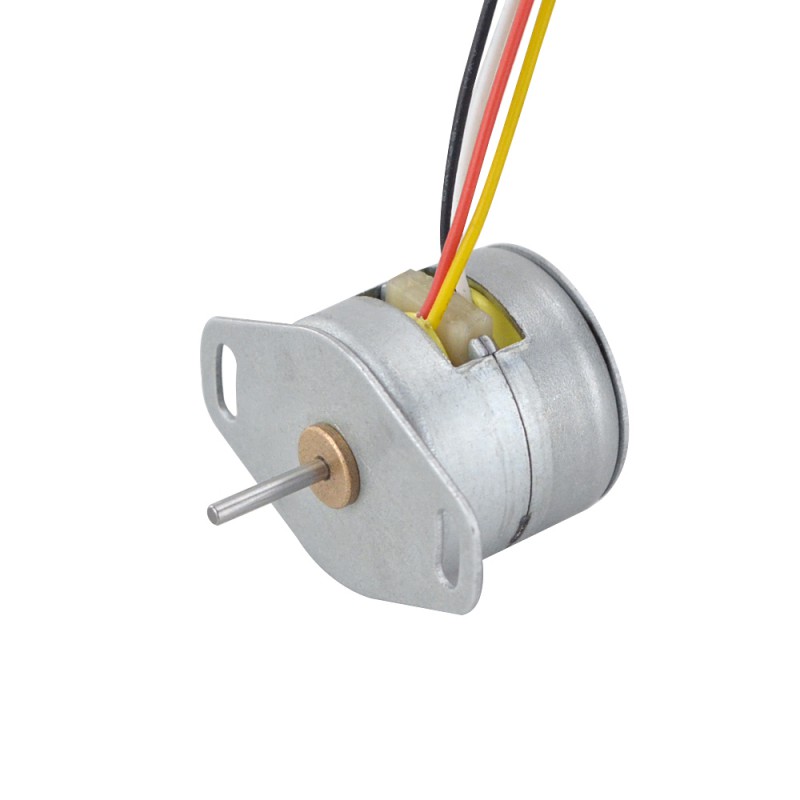

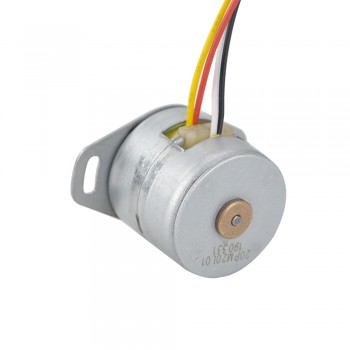

Silnik krokowy obrotowy PM Φ20x18.2mm 20PM20L01 18 stopni 5,88 mN.m 0,5 A 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:24,62zł
Silnik krokowy obrotowy PM Φ20x18.2mm 20PM20L01 18 stopni 5,88 mN.m 0,5 A 4 przewody
Specyfikacja elektryczna
- Numer części producenta: 20PM20L01
- Typ silnika: Silnik krokowy z magnesem trwałym(Silnik krokowy PM)
- Liczba faz: 2
- Kąt kroku: 18 stopnia
- Prąd znamionowy na fazę: 0,5 A
- Moment trzymania: 5,88 mN.m
- Moment blokujący: 1,98 mN.m
- Rezystancja fazowa 10 ± 10% omów(20 ℃)
- Indukcyjność: 4,3 mH ± 20%
- Bezwładność wirnika: poniżej 1,0 g.cm2
- Żywotność: 3000 godz. min(20 ℃, 200 pps)
Dane fizyczne
- Wymiary ramy: Φ20 mm
- Długość korpusu: 18,2 mm
- Średnica wału: Φ1,5 mm
- Długość wału: 10,5 mm
- Liczba wyprowadzeń: 4 ze złączem PH-6Y
- Długość wyprowadzeń: 250 mm
- Waga: 24 g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Żółty
|
Czerwony
|
Biały
|
Czarny
|
| Specyfikacja elektryczna | |
|---|---|
| Moment trzymania (Ncm) | 5,88 |
| Moment trzymania (uncji cala) | 0,833 |
| Indukcyjność (mH) | 4,3 |
| Rezystancja fazowa (om) | 10 |
| Kąt kroku (°) | 18 |
| Liczba faz | 2 |
| Moment blokujący (mN.m) | 1,98 |
| Moment blokujący (uncji cala) | 0,28 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 18,2 |
| Wymiary ramy (mm) | Φ20 |
| Długość wyprowadzeń (mm) | 250 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | Φ1,5 |
| Długość wału (mm) | 10,5 |
