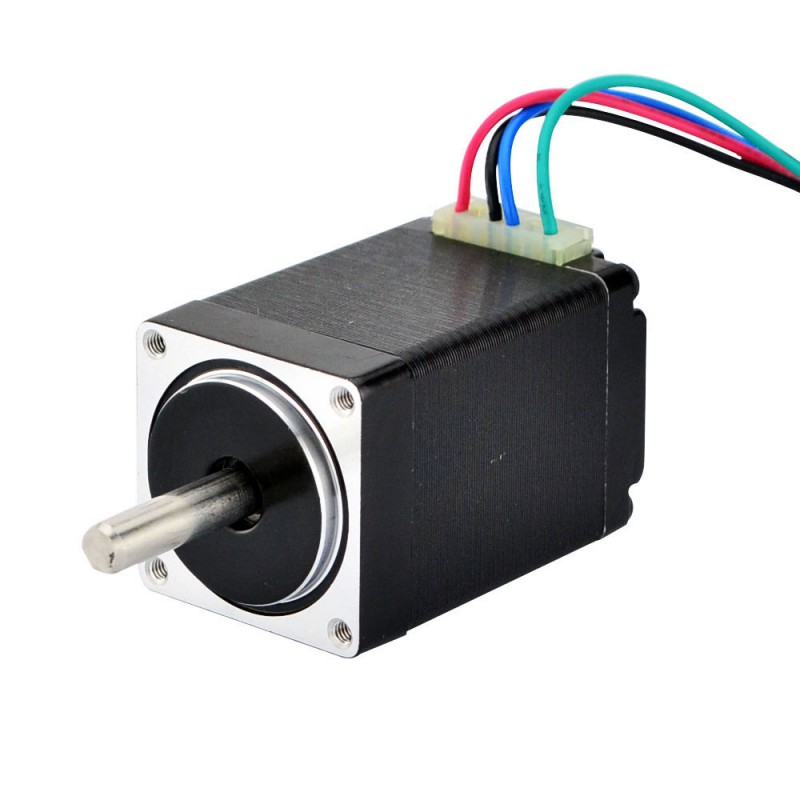

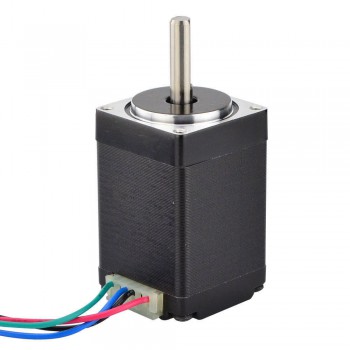

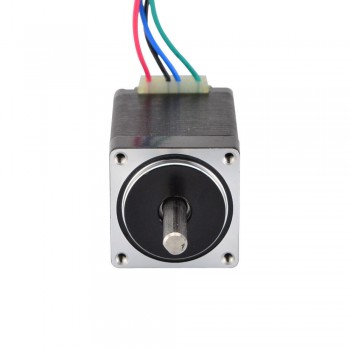

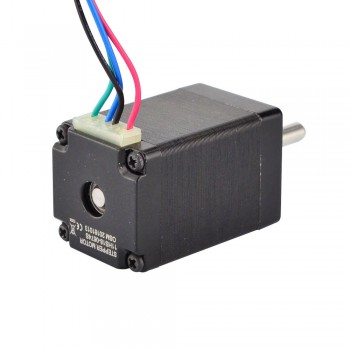

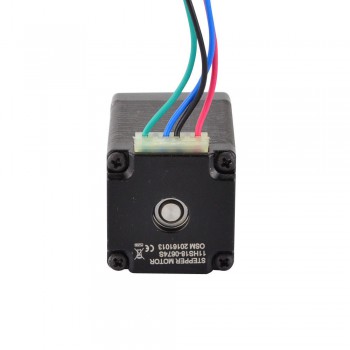

Silnik krokowy Nema 11 11HS18-0674S 4,6 V 1,8 stopnia 9,5 Ncm 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:63,48zł
Silnik krokowy Nema 11 11HS18-0674S 4,6 V 1,8 stopnia 9,5 Ncm 4 przewody
This bipolar nema 11 stepper motor with step angle 1.8deg and size 28x28x45mm. It has 4 wires, each phase draws 0.67A at 4.6V, with holding torque 9.5Ncm (13.5oz.in).
Specyfikacja elektryczna
- Numer części producenta: 11HS18-0674S
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 9,5Ncm
- Prąd znamionowy na fazę: 0,67A
- Napięcie: 4,6V
- Rezystancja fazowa 6,8omów
- Indukcyjność: 4,9mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość korpusu: 44,5mm
- Średnica wału: Φ5mm
- Długość wału: 20mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 180g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 9,5 |
| Moment trzymania (uncji cala) | 13,5 |
| Indukcyjność (mH) | 4,9 |
| Rezystancja fazowa (om) | 6,8 |
| Prąd znamionowy (A) | 0,67 |
| Kąt kroku (°) | 1,8 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 44,5 |
| Wymiary ramy (mm) | 28x28 |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Typ wału | D |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Liczba wyprowadzeń | 4 |
| Długość wyprowadzeń (mm) | 500 |
| Waga (g) | 140 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
