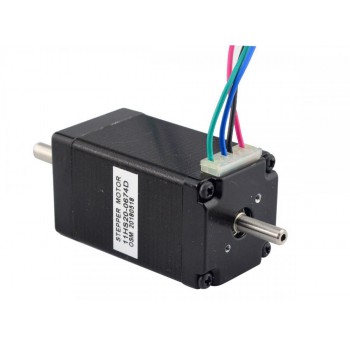

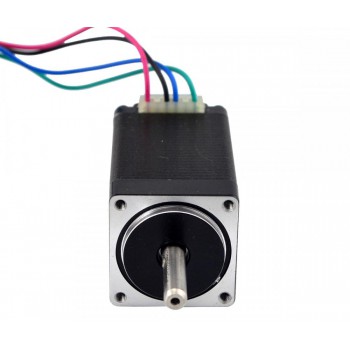

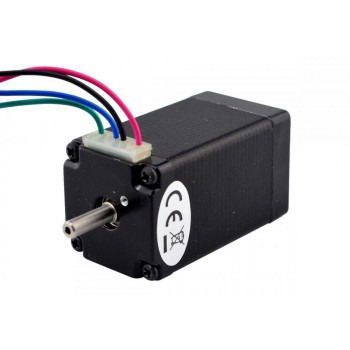

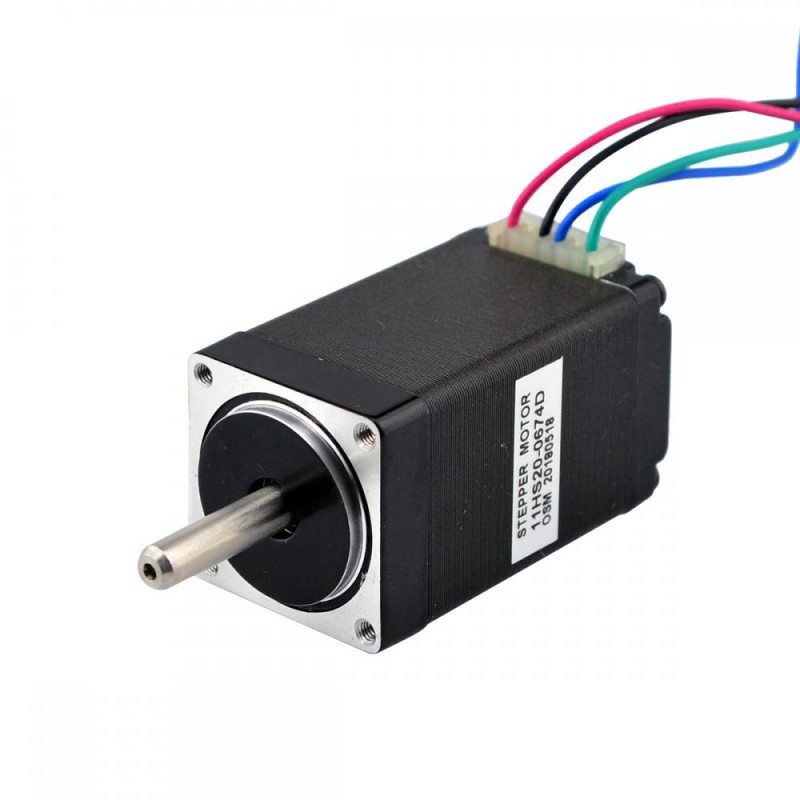

Silnik krokowy Nema 11 z podwójnym wałem 11HS20-0674D 1,8 stopnia 12 Ncm 6,2 V 4 przewody
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:78,24zł

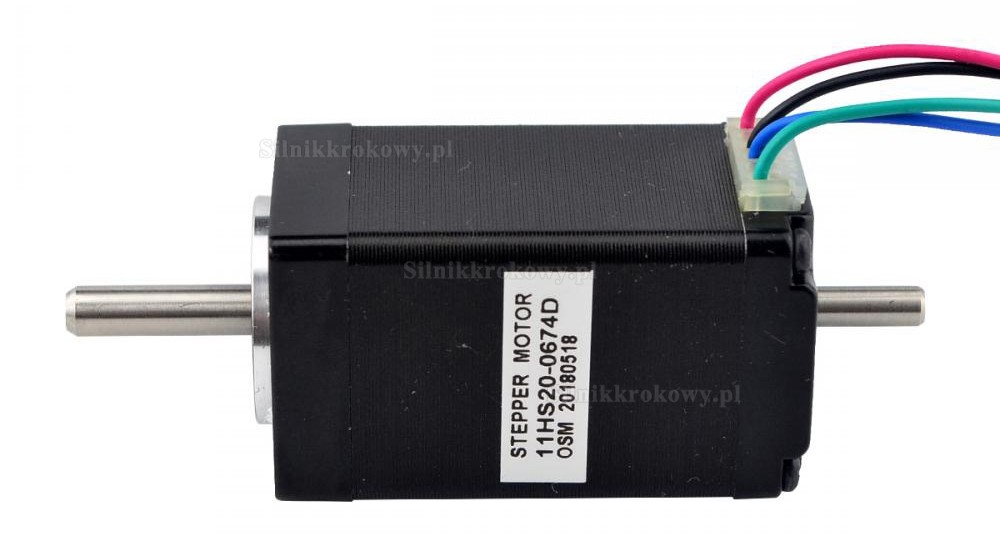

Silnik krokowy Nema 11 z podwójnym wałem 11HS20-0674D 1,8 stopnia 12 Ncm 6,2 V 4 przewody

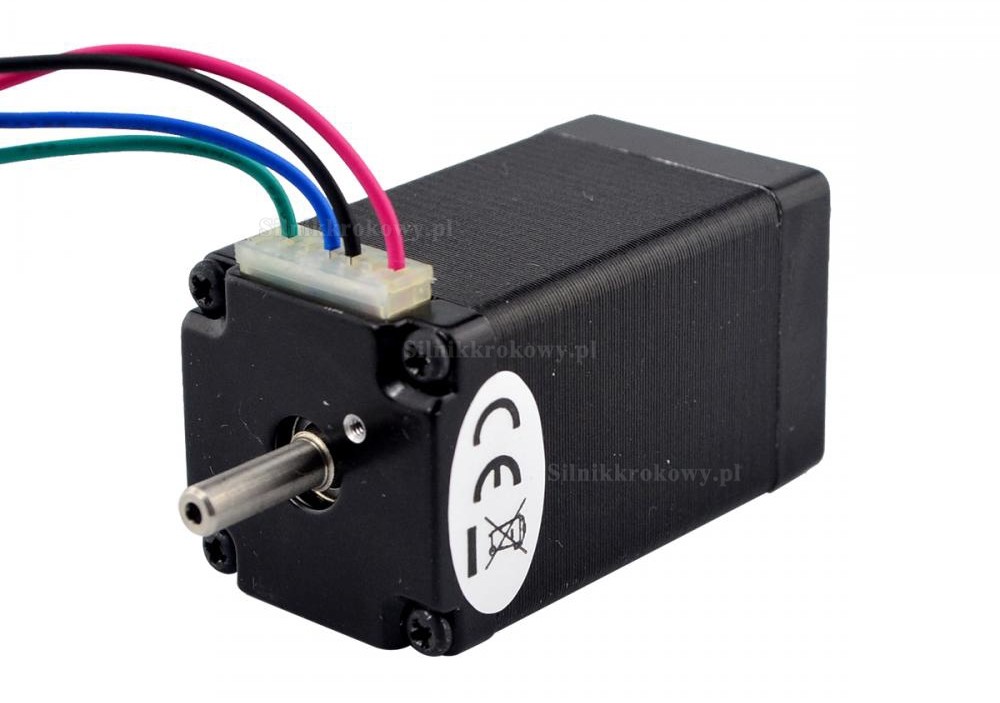

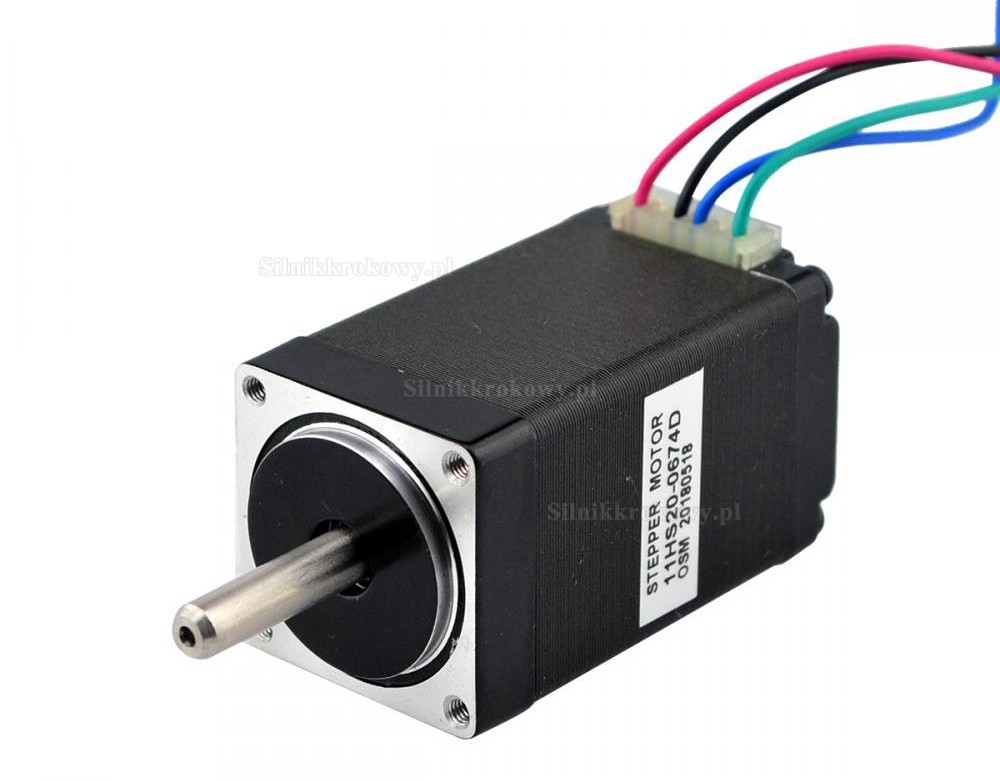

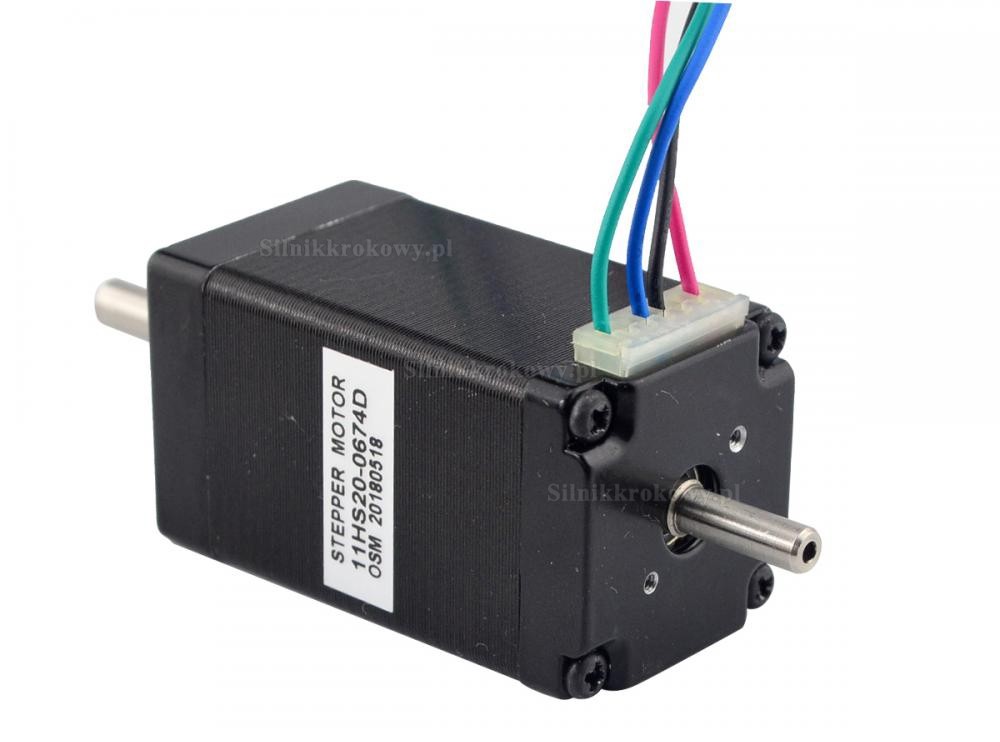

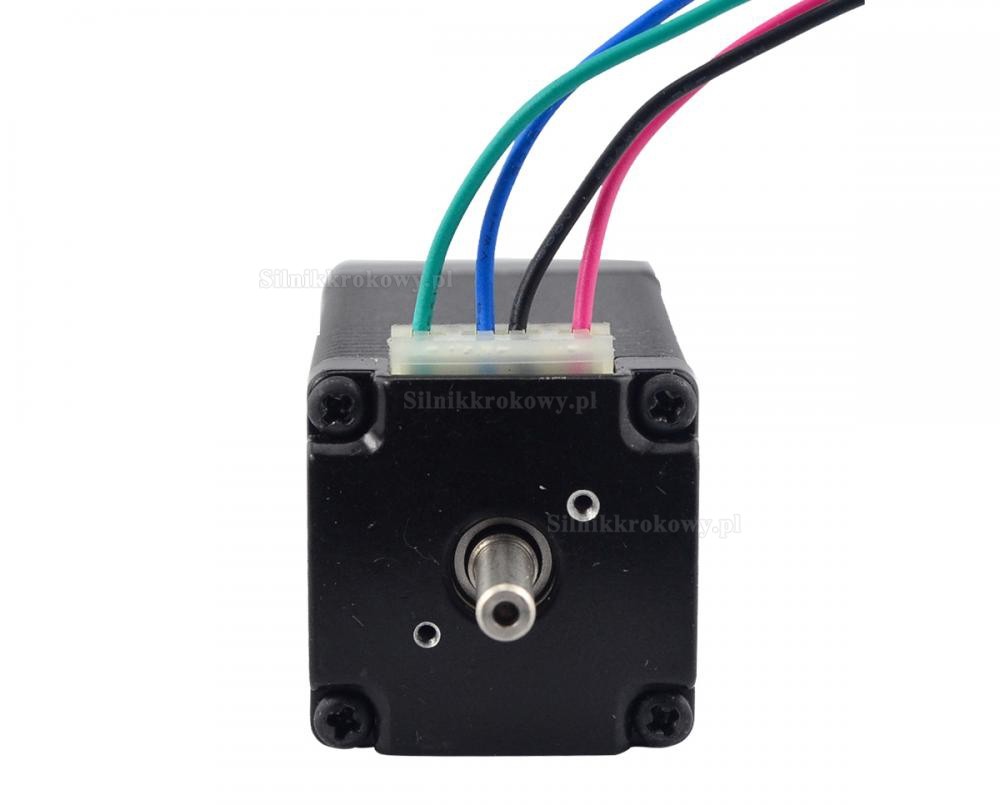

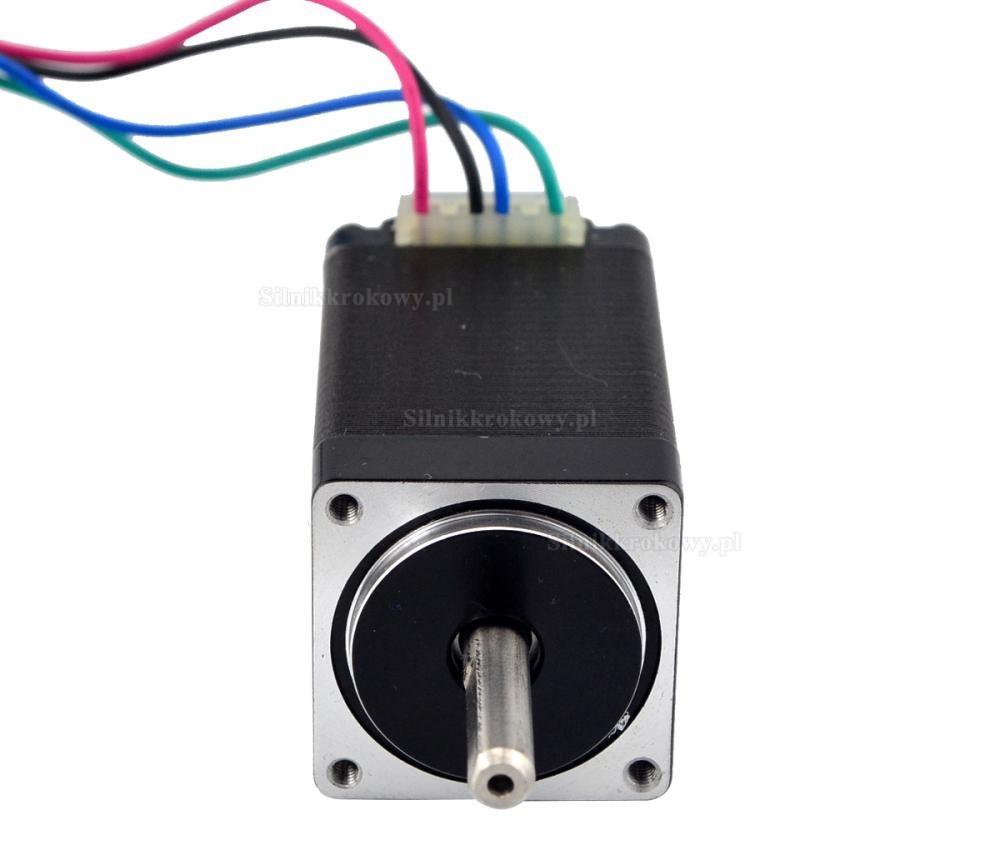

Ten model to dwuwałowy silnik krokowy Nema 11 bipolarny, o kącie kroku 1,8 stopnia i wymiarach 28 x 28 x 51 mm. Posiada 4 przewody, każda faza pobiera 0,67 A przy napięciu 6,2 V i momencie trzymania 12 Ncm.
Specyfikacja elektryczna
- Numer części producenta: 11HS20-0674D
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 12Ncm
- Prąd znamionowy na fazę: 0,67A
- Napięcie: 6,2V
- Rezystancja fazowa 9,2omów
- Indukcyjność: 5,7mH ± 20%(1KHz)
Dane fizyczne
- Wymiary ramy: 28 x 28mm
- Długość korpusu: 51mm
- Średnica wału: Φ5mm
- Długość wału przedniego: 20mm
- Długość wału tylnego:12mm
- Długość cięcia w kształcie litery D: 15mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 110g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania (Ncm) | 12 |
| Moment trzymania (uncji cala) | 17,00 |
| Indukcyjność (mH) | 5,7 |
| Rezystancja fazowa (om) | 9,2 |
| Prąd znamionowy (A) | 0,67 |
| Specyfikacja fizyczna | |
| Długość korpusu (mm) | 51 |
| Wymiary ramy (mm) | 28x28 |
| Długość wyprowadzeń (mm) | 500 |
| Średnica wału (mm) | 5 |
| Długość wału (mm) | 20 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Waga (g) | 200 |
- Złącza: Molex, Harwin, Tyco/AMP, JST itp.
- Przewodów & Kabel: Długości specjalne, Wąż ochronny
- Wał: Okrągłe, z cięciem w kształcie litery D, z wierceniem krzyżowym, z wpustem, z gwintem lub puste
- Meandrowy: Rezystancja, indukcyjność, prąd znamionowy, itp.
