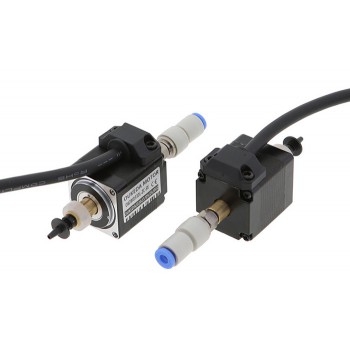

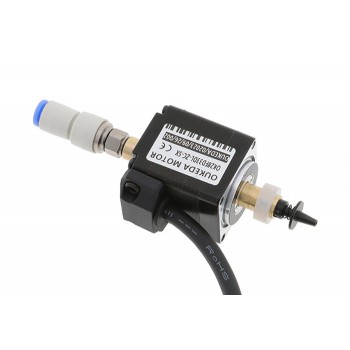

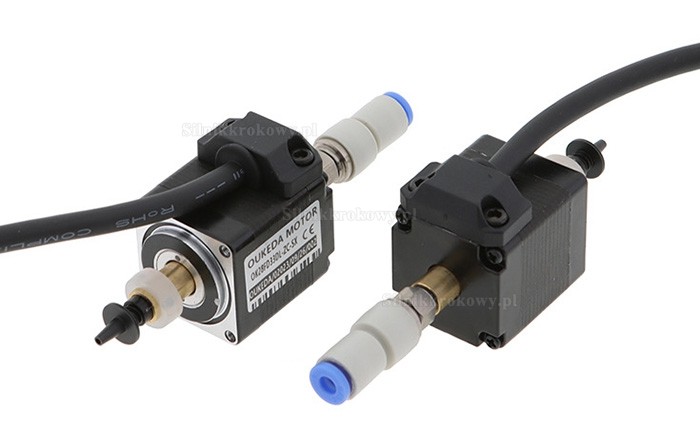

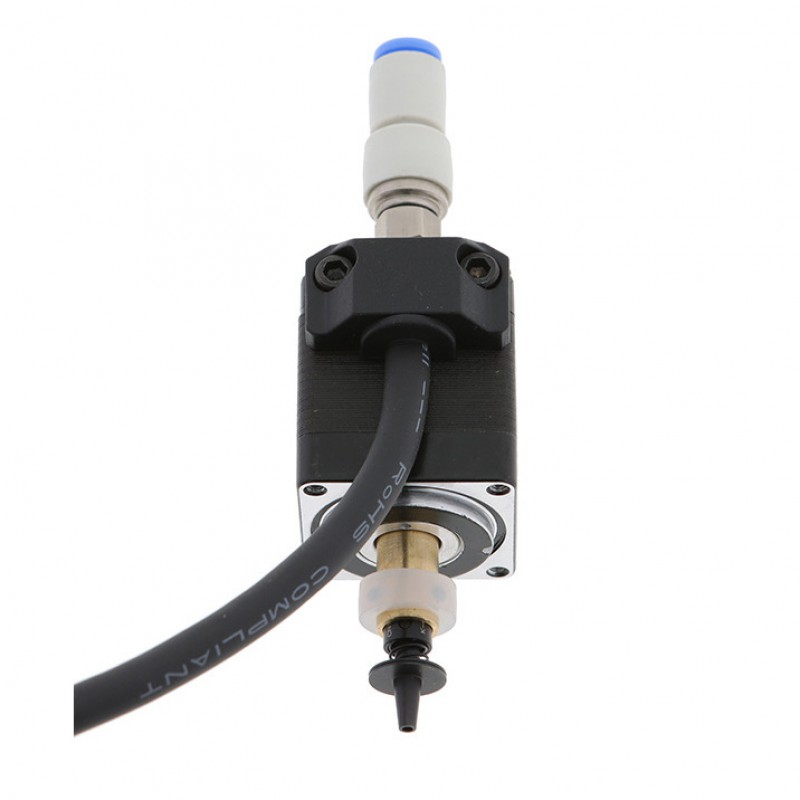

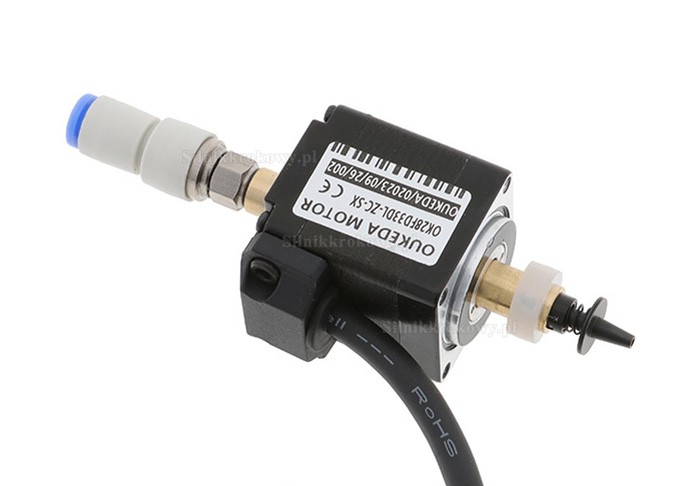

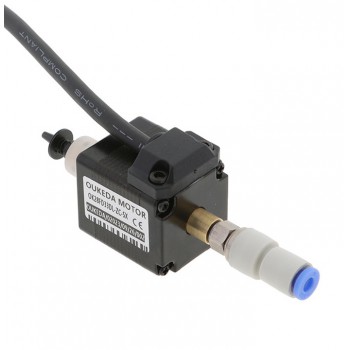

Silnik krokowy Nema 11 Oukeda OK28FD33DL-ZC-SX 1,8 stopnia 6 Ncm 2 fazy z dyszą amortyzującą

Jest to dwufazowy dwubiegunowy silnik krokowy o kącie skoku 1,8° i momencie przytrzymania 6 N·cm (8,49 oz·in). Pracuje w zakresie napięcia 12-24 V i charakteryzuje się znamionowym prądem fazowym 1 A. Posiada obudowę o wymiarach 28 x 28 mm i średnicy wału 8 mm, przy długości korpusu 33,2 mm i długości tylnego wału 40 mm. Zaprojektowany w klasie izolacji B (130°C) jest przeznaczony do zastosowań takich jak maszyny montażowe SMT oraz inne systemy automatyki. Silnik wyposażony jest w dyszę amortyzującą, a długość przewodu wynosi 300 mm.

Specyfikacja elektryczna

Numer części producenta:OK28FD33DL-ZC-SX
Typ silnika: Silnik krokowy bipolarny
Kąt kroku: 1,8 stopnia
Liczba faz:2
Moment trzymania: 6Ncm
Prąd znamionowy na fazę:1A
Napięcie robocze:12-24V
Rezystancja fazowa: 2,1omów
Indukcyjność: 1,5mH±20%(1KHz)
Klasa izolacji: B 130°C[266°F]

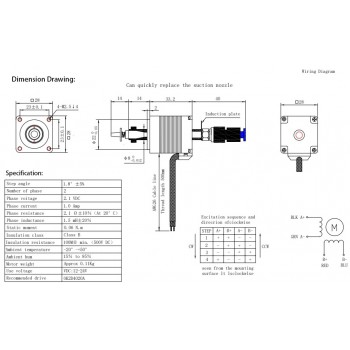

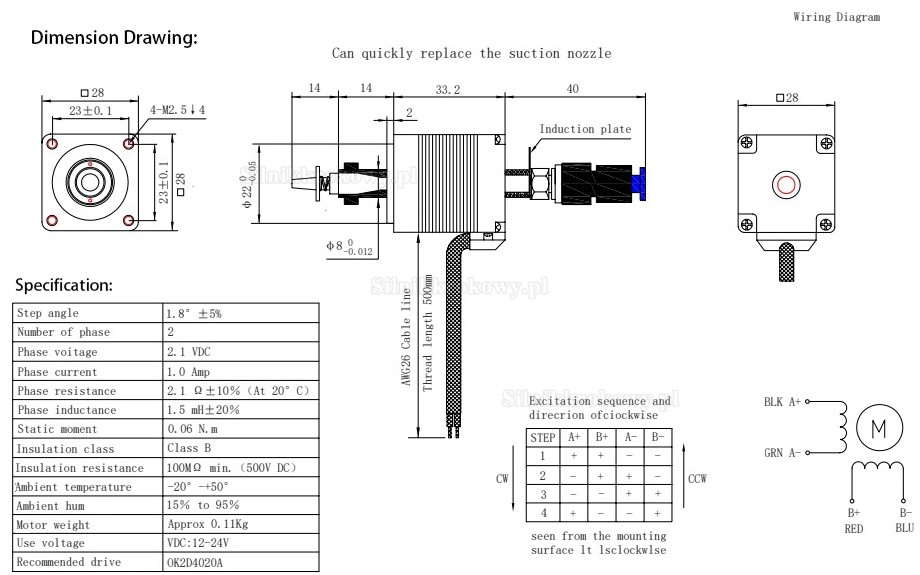

Dane fizyczne

Wymiary ramy: 28 x 28mm

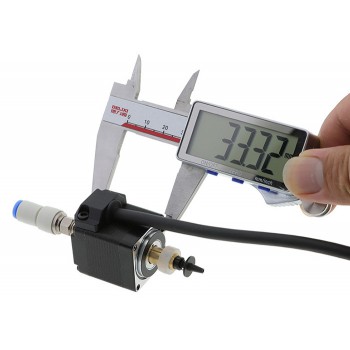

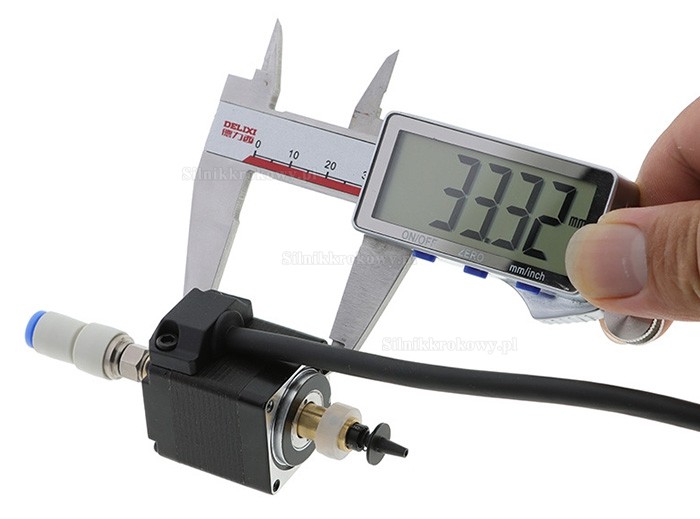

Długość korpusu: 33,2mm
Średnica wału: Φ8mm
Długość wału przedniego: 28mm
Długość wału tylnego:40mm
Liczba wyprowadzeń: 4
Długość wyprowadzeń: 300mm
Waga: 110g;
