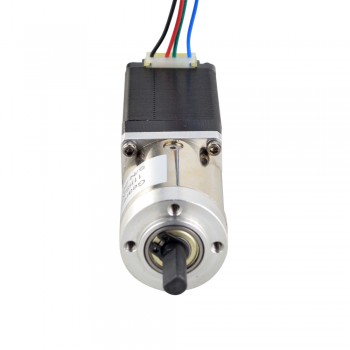

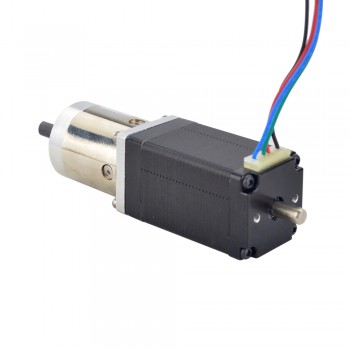

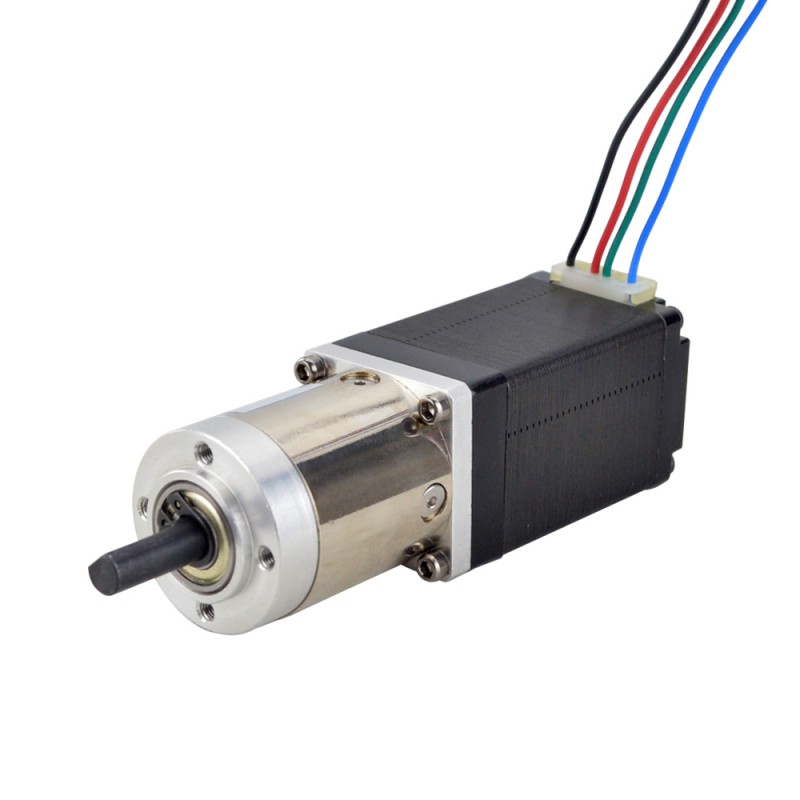

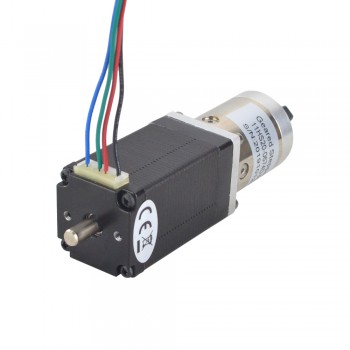

Silnik krokowy Nema 11 z przekładnią dwuwałową z przekładnią planetarną 14:1 (Długość tylnego wału 9,5 mm)
- Instrukcje i dokumentacja: Karta katalogowa silnika:
Nasza cena:164,99zł
Silnik krokowy Nema 11 z przekładnią dwuwałową z przekładnią planetarną 14:1 (Długość tylnego wału 9,5 mm)
Specyfikacja elektryczna
- Numer części producenta: 11HS20-0674D-PG14-AR3
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania bez przekładni: 0,14 Ncm
- Prąd znamionowy na fazę: 0,67 A
- Rezystancja fazowa 12 omów
- Indukcyjność: 6,5 mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni: Planetarna
- Przełożenie: 13.73: 1
- Sprawność: 81%
- Luz zwrotny bez obciążenia: <=1 stopnia
- Maksymalny dopuszczalny moment obrotowy: 3 Nm
- Dopuszczalny moment obrotowy: 5 Nm
- Maksymalne obciążenie osiowe wału: 5 N
- Maksymalne obciążenie promieniowe wału: 25 N
Dane fizyczne
- Typ przekładni: Planetarna
- Wymiary ramy: 28 x 28 mm
- Długość silnika: 51 mm
- Długość przekładni: 35,8 mm
- Średnica wału przedniego: Φ6 mm
- Długość wału przedniego: 18 mm
- Długość cięcia w kształcie litery D: 12 mm
- Długość wału tylnego: 9,5 mm
- Średnica wału tylnego: Φ5 mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500 mm
- Waga: 0,3kg
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja elektryczna | |
|---|---|
| Bipolarny/Unipolarny | Bipolarny |
| Indukcyjność (mH) | 6,5 |
| Rezystancja fazowa (om) | 12 |
| Prąd znamionowy (A) | 0,67 |
| Specyfikacja silnika | |
| Moment trzymania bez przekładnią (Nm) | 14 |
| Moment trzymania bez przekładnią (uncji cala) | 19,88 |
| Rozmiar silnika Nema | Nema 11 |
| Specyfikacja fizyczna | |
| Długość wyprowadzeń (mm) | 500 |
| Liczba wyprowadzeń | 4 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Waga (g) | 300 |
