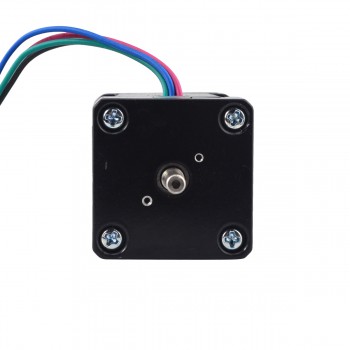

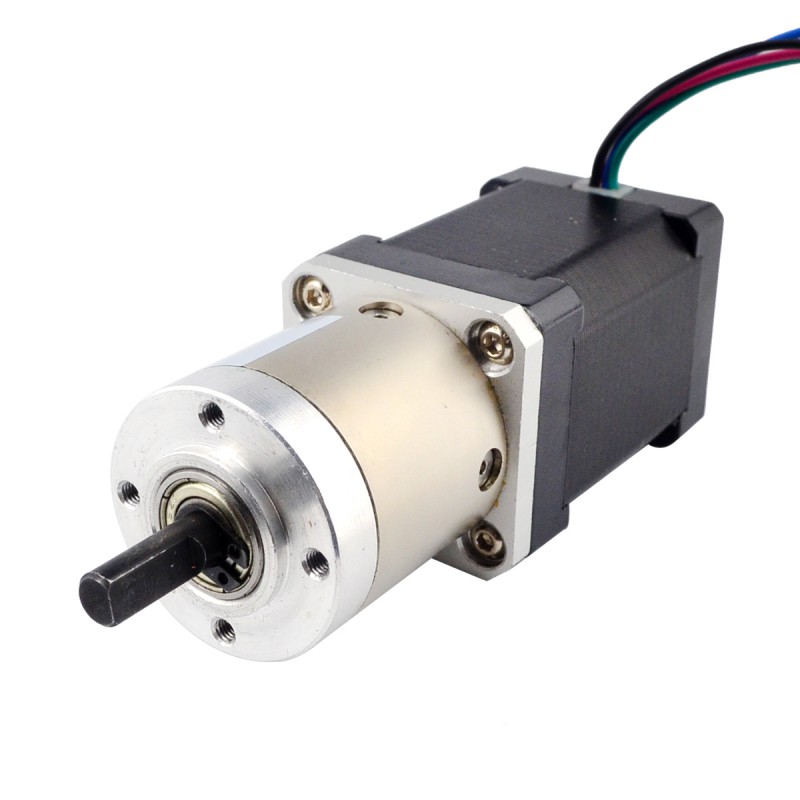

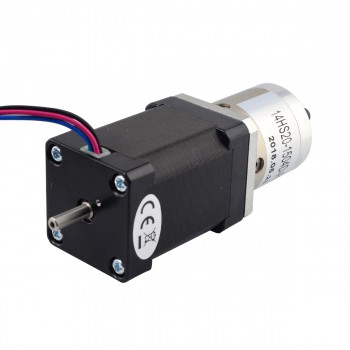

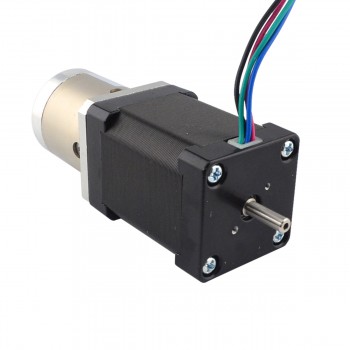

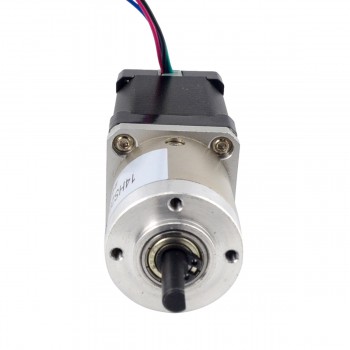

Silnik krokowy z przekładnią Nema 14 z podwójnym wałem 14HS20-1504D-PG14 i przekładnią planetarną 14:1
- Instrukcje i dokumentacja: Pełna karta katalogowa:
Nasza cena:177,69zł
Silnik krokowy z przekładnią Nema 14 z podwójnym wałem 14HS20-1504D-PG14 i przekładnią planetarną 14:1
Silnik krokowy Nema 14 z obudową 52 mm i prądem znamionowym 1,50 A, zintegrowaną przekładnią planetarną o przełożeniu 13,73:1.
Specyfikacja elektryczna
- Numer części producenta: 14HS20-1504D-PG14
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania: 40Ncm
- Prąd znamionowy na fazę: 1,50A
- Napięcie: 4,20V
- Rezystancja fazowa 2,8omów
- Indukcyjność: 3,8mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni:Planetarna
- Przełożenie:13.73:1
- Sprawność:80%
- Luz zwrotny bez obciążenia:<=1 stopnia
- Maksymalny dopuszczalny moment obrotowy:4N.m
- Dopuszczalny moment obrotowy:8N.m
- Maksymalne obciążenie osiowe wału:50N
- Maksymalne obciążenie promieniowe wału:100N
Dane fizyczne
- Wymiary ramy:35x35mm
- Długość silnika:52mm
- Długość przekładni:36,8mm
- Średnica wału przedniego: Φ6mm
- Długość wału przedniego: 18mm
- Długość wycięcia D z przodu: 12mm
- Średnica wału tylnego: Φ4mm
- Długość wału tylnego:12mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 500mm
- Waga: 450g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Sprawność | 80% |
| Przełożenie | 13,73:1 |
| Długość przekładni (mm) | 36,8 |
| Typ przekładni | Planetarna |
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 400 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 566,56 |
| Dopuszczalny moment obrotowy (Ncm) | 800 |
| Dopuszczalny moment obrotowy (uncji cala) | 1133,12 |
| Maksymalne obciążenie osiowe wału (N) | 50 |
| Maksymalne obciążenie promieniowe wału (N) | 100 |
| Specyfikacja silnika | |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 40 |
| Moment trzymania bez przekładnią (uncji cala) | 56,66 |
| Indukcyjność (mH) | 3,8 |
| Długość wyprowadzeń (mm) | 500 |
| Rozmiar silnika Nema | Nema 14 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 2,8 |
| Prąd znamionowy (A) | 1,5 |
| Średnica wału (mm) | 6 |
| Długość wału (mm) | 18 |
| Typ wału | D |
| Pojedynczy wał/Podwójny wał | Podwójny wał |
| Specyfikacja fizyczna | |
| Waga (g) | 450 |
