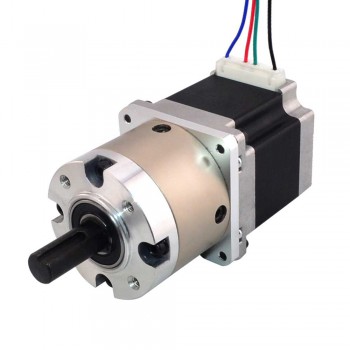

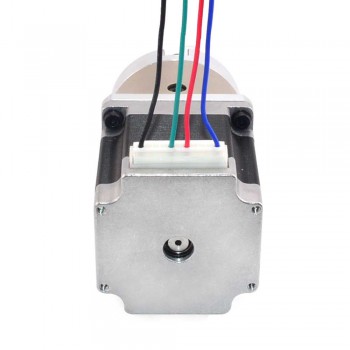

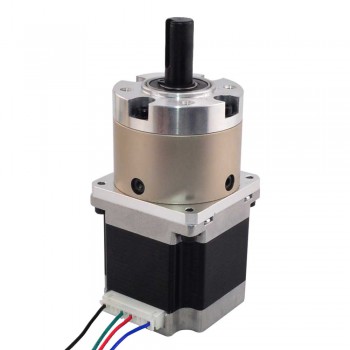

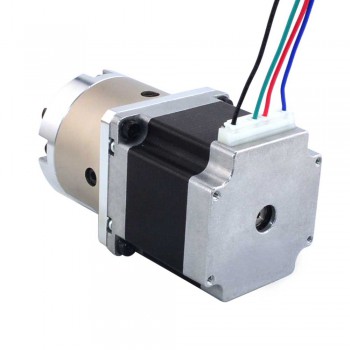

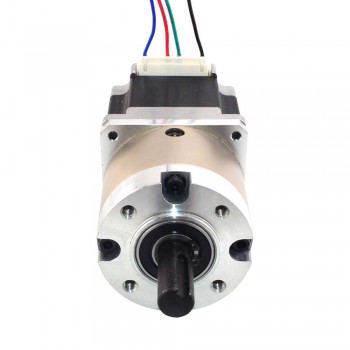

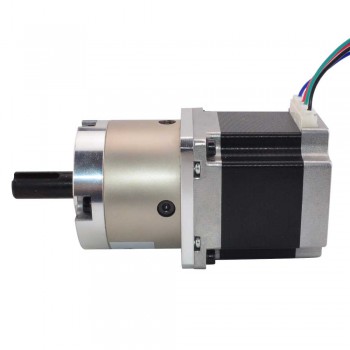

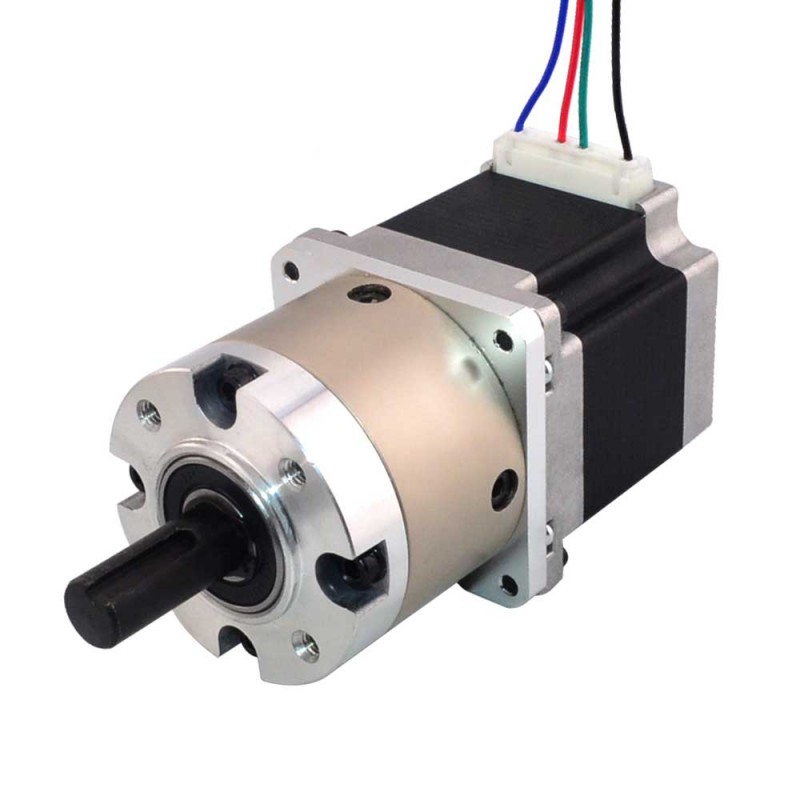

Silnik krokowy z przekładnią Nema 23 23HS22-2804SX-PG4 z przekładnią planetarną 4:1 i złączem pinowym
-
Instrukcje i dokumentacja:
Pełna karta katalogowa:
Krzywa momentu obrotowego:
Nasza cena:271,46zł
Silnik krokowy z przekładnią Nema 23 23HS22-2804SX-PG4 z przekładnią planetarną 4:1 i złączem pinowym
Ten model to silnik krokowy NEMA 23 z korpusem o długości 56 mm i prądem znamionowym 2,8 A. Zintegrowany jest z przekładnią planetarną o przełożeniu 4,25:1.
Specyfikacja elektryczna
- Numer części producenta: 23HS22-2804SX-PG4
- Typ silnika: Silnik krokowy bipolarny
- Kąt kroku: 1,8 stopnia
- Moment trzymania bez przekładni: 1,25Nm
- Prąd znamionowy na fazę: 2,8A
- Rezystancja fazowa 0,9omów
- Indukcyjność: 2,5mH ± 20%(1KHz)
Specyfikacja przekładni
- Typ przekładni:Planetarna
- Przełożenie:4,25
- Sprawność:90%
- Luz zwrotny bez obciążenia:<=1 stopnia
- Maksymalny dopuszczalny moment obrotowy:20N.m
- Dopuszczalny moment obrotowy:30N.m
- Maksymalne obciążenie osiowe wału:100N
- Maksymalne obciążenie promieniowe wału:200N
Dane fizyczne
- Wymiary ramy: 60 x 60mm
- Długość przekładni:43,5mm
- Średnica wału: Φ12mm
- Długość wału: 30mm
- Długość wału wpustowego:20mm
- Liczba wyprowadzeń: 4
- Długość wyprowadzeń: 300mm
- Waga: 1200g
Połączenie
|
A+
|
A-
|
B+
|
B-
|
|
Czarny
|
Zielony
|
Czerwony
|
Niebieski
|
| Specyfikacja przekładni | |
|---|---|
| Sprawność | 90% |
| Przełożenie | 4,25:1 |
| Długość przekładni (mm) | 43,5 |
| Typ przekładni | Planetarna |
| Luz zwrotny bez obciążenia (maks.°) | 1 |
| Maksymalny dopuszczalny moment obrotowy (Ncm) | 2000 |
| Maksymalny dopuszczalny moment obrotowy (uncji cala) | 2832,2 |
| Dopuszczalny moment obrotowy (Ncm) | 3000 |
| Dopuszczalny moment obrotowy (uncji cala) | 4248,4 |
| Maksymalne obciążenie osiowe wału (N) | 100 |
| Maksymalne obciążenie promieniowe wału (N) | 200 |
| Specyfikacja silnika | |
| Bipolarny/Unipolarny | Bipolarny |
| Moment trzymania bez przekładnią (Nm) | 125 |
| Moment trzymania bez przekładnią (uncji cala) | 177 |
| Indukcyjność (mH) | 2,5 |
| Długość wyprowadzeń (mm) | 300 |
| Rozmiar silnika Nema | Nema 23 |
| Liczba wyprowadzeń | 4 |
| Rezystancja fazowa (om) | 0,9 |
| Prąd znamionowy (A) | 2,8 |
| Średnica wału (mm) | 12 |
| Długość wału (mm) | 30 |
| Typ wału | Wpust klinowy |
| Pojedynczy wał/Podwójny wał | Pojedynczy wał |
| Specyfikacja fizyczna | |
| Waga (g) | 1200 |
