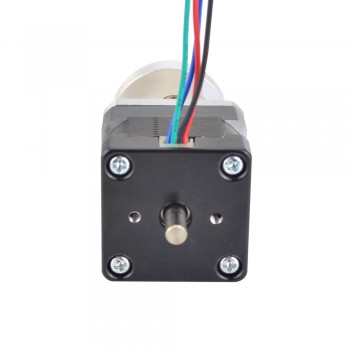

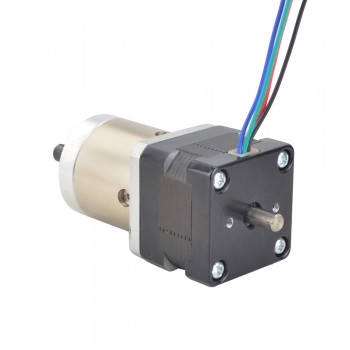

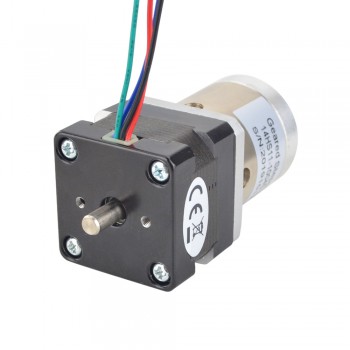

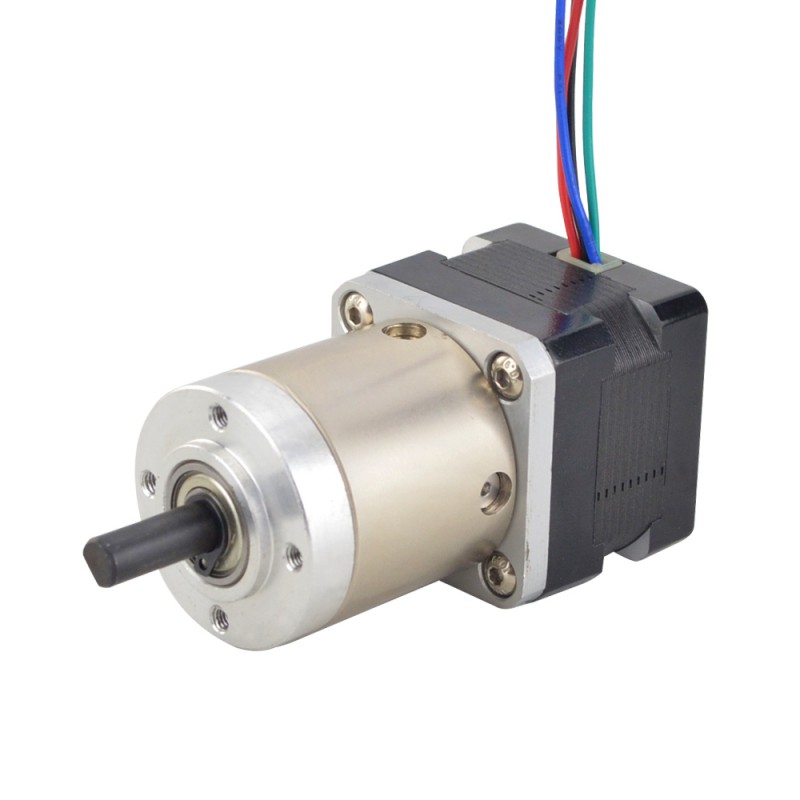

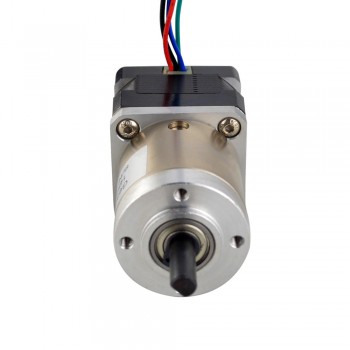

Silnik krokowy z przekładnią Nema 14 z podwójnym wałem 14HS11-1004D-PG19-AR3 z przekładnią planetarną 19:1

Silnik krokowy z przekładnią Nema 14 z podwójnym wałem 14HS11-1004D-PG19-AR3 z przekładnią planetarną 19:1

Silnik krokowy Nema 14 z przekładnią planetarną 19:1 (model 14HS11-1004D-PG19-AR3) to bipolarny silnik o kącie kroku 1,8° i momentem trzymania 0,125 Ncm. Posiada przekładnię o sprawności 81%, luzie zwrotnym <= 1° oraz maksymalnym momencie obrotowym 3 Nm. Wymiary: 35 x 35 mm (rama), długość silnika 28 mm, długość przekładni 35,8 mm.

Specyfikacja elektryczna

• Numer części producenta: 14HS11-1004D-PG19-AR3
• Typ silnika: Silnik krokowy bipolarny
• Kąt kroku: 1,8 stopnia
• Moment trzymania bez przekładni: 12,5 Ncm
• Prąd znamionowy na fazę: 1,0 A
• Rezystancja fazowa 3,5 omów
• Indukcyjność: 3,5 mH ± 20%(1KHz)

Specyfikacja przekładni

• Typ przekładni: Planetarna
• Przełożenie: 19: 1
• Sprawność: 81%
• Luz zwrotny bez obciążenia: <=1 stopnia
• Maksymalny dopuszczalny moment obrotowy: 3 Nm
• Dopuszczalny moment obrotowy: 5 Nm
• Maksymalne obciążenie osiowe wału: 50 N
• Maksymalne obciążenie promieniowe wału: 100 N

Dane fizyczne

• Typ przekładni: Planetarna
• Wymiary ramy: 35 x 35 mm
• Długość silnika: 28 mm
• Długość przekładni: 35,8 mm
• Średnica wału przedniego: Φ5 mm
• Długość wału przedniego: 18 mm
• Długość cięcia w kształcie litery D: 12 mm
• Długość wału tylnego: 9,5 mm
• Średnica wału tylnego: Φ5 mm
• Liczba wyprowadzeń: 4
• Długość wyprowadzeń: 500 mm
• Waga: 0,28kg

Połączenie
